DRIVE AXLE ASSY(NEW) погрузчика на сжиженном газе Hyundai 15L/18L/20LA-7

Код подсистемы:4180

Наименование:DRIVE AXLE ASSY(NEW)

Версия:2011. 6.30 REV.11F

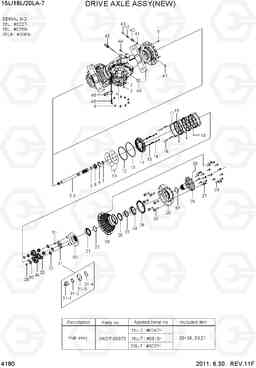

DRIVE AXLE ASSY(NEW) 15L/18L/20LA-7

Поз.	Код	Наименование	Кол	Прим.
*	81HH-31020	Ведущий мост в сборе	1	INCL *-1,2,3
*	XKCF-00875	Ступица в сборе	2	SEE ILLUST
*-1	XKCF-00473	Ведущий мост в сборе	1	15L-7
*-1	XKCF-00473	Ведущий мост в сборе	1	18L-7
*-1	XKCF-00473	Ведущий мост в сборе	1	20LA-7
1	XKCF-00474	Картер (корпус) моста	1
10	XKCF-00877	прокладка (0.1t)	AR
10	XKCF-00878	прокладка (0.15t)	AR
10	XKCF-00879	прокладка (0.12t)	AR	15L-7
10	XKCF-00879	прокладка (0.12t)	AR	18L-7
10	XKCF-00879	прокладка (0.12t)	AR	20LA-7
11	XKCF-00880	Поршень	2
12	XKCF-00881	кольцо квадрат	2
13	XKCF-00882	кольцо квадрат	2
14	XKCF-00484	Болт специальный	8
15	XKCF-00485	с пружинным возвратом	8
16	XKCF-00486	Палец	8
17	XKCF-00487	Пластина	8
18	XKCF-00488	конусная	24
19	XKCF-00489	FRICTION PLATE	6
2	XKCF-00475	CARRIER SUB ASSY	1
20	XKCF-00490	HOUSING-CARRIER	2
21	XKCF-00491	принимая T / R	2
22	XKCF-00126	прокладка (0,1)	AR
22	XKCF-00127	прокладка (0,15)	AR
22	XKCF-00128	прокладка (0,25)	AR
22	XKCF-00129	прокладка (0,5)	AR
23	XKCF-00494	Вставка	2
24	XKCF-00073	Подшипник конический роликовый	2
25	XKCF-00492	фланец ступицы	2
26	XKCF-00650	колесо вал	2	15L-7
26	XKCF-00493	колесо вал	2	15L-7
26	XKCF-00883	колесо вал	2	15L-7
26	XKCF-00650	колесо вал	2	18L-7
26	XKCF-00493	колесо вал	2	18L-7
26	XKCF-00883	колесо вал	2	18L-7
26	XKCF-00650	колесо вал	2	20LA-7
26	XKCF-00493	колесо вал	2	20LA-7
26	XKCF-00883	колесо вал	2	20LA-7
27	XKCF-00397	Болт с шестигранной головкой (под шестигранник)	20
28	XKCF-00495	Сальник	2
29	XKCF-00251	Болт ступицы	12
3	XKCF-00299	Палец	6
30	XKCF-00496	Корпус редуктора в сборе с планетарной передачей	2	15L-7
30	XKCF-00884	Корпус редуктора в сборе с планетарной передачей	2	15L-7
30	XKCF-00496	Корпус редуктора в сборе с планетарной передачей	2	18L-7
30	XKCF-00884	Корпус редуктора в сборе с планетарной передачей	2	18L-7
30	XKCF-00496	Корпус редуктора в сборе с планетарной передачей	2	20LA-7
30	XKCF-00884	Корпус редуктора в сборе с планетарной передачей	2	20LA-7
31	XKCF-00497	Гайка	2	15L-7
31	XKCF-00885	Гайка	2	15L-7
31	XKCF-00497	Гайка	2	18L-7
31	XKCF-00885	Гайка	2	18L-7
31	XKCF-00497	Гайка	2	20LA-7
31	XKCF-00885	Гайка	2	20LA-7
31-1	S017-080206	Болт с шестигранной головкой (под шестигранник)	6	15L-7
31-1	S017-080206	Болт с шестигранной головкой (под шестигранник)	6	18L-7
31-1	S017-080206	Болт с шестигранной головкой (под шестигранник)	6	20LA-7
32	XKCF-00498	Шайба упорная	12	15L-7
32	XKCF-00498	Шайба упорная	6	15L-7
32	XKCF-00498	Шайба упорная	12	18L-7
32	XKCF-00498	Шайба упорная	6	18L-7
32	XKCF-00498	Шайба упорная	12	20LA-7
32	XKCF-00498	Шайба упорная	6	20LA-7
33	XKCF-00499	Подшипник роликовый игольчатый	6
34	XKCF-00500	Шестерня планетарная (сателлит)	6
35	S601-020004	RING-RETAINING	6
36	XKCF-00026	сальник C / H насоса	2
37	XKCF-00886	Кольцо уплотнительное (О-кольцо)	2
38	XKCF-00007	Заглушка	2
39	XKCF-00501	Болт с шестигранной головкой (под шестигранник)	24
4	XKCF-00581	Болт с шестигранной головкой (под шестигранник)	9
40	XKCF-00266	Место выпускной	2
41	XKCF-00314	Кольцо уплотнительное (О-кольцо)	2
42	XKCF-00288	кровотечение клапан	2
43	XKCF-00289	выпускной колпачок	2
44	XKCF-00502	Сапун воздуха	1
45	XKCF-00503	Датчик щуп	1
46	XKCF-00153	Пробка магнитная	1
47	XKCF-00260	Пробка магнитная	2
48	XKCF-00504	Кронштейн	1
49	XKCF-00605	Болт с шестигранной головкой (под шестигранник)	2
5	XKCF-00476	вал ось, LH	1
50	XKCF-00887	Шайба упорная	6	15L-7
50	XKCF-00887	Шайба упорная	6	18L-7
50	XKCF-00887	Шайба упорная	6	20LA-7
51	XKCF-00888	установочный винт	2	15L-7
51	XKCF-00888	установочный винт	2	18L-7
51	XKCF-00888	установочный винт	2	20LA-7
6	XKCF-00477	вал ось, относительная влажность	1
7	S601-030004	RING-RETAINING	4
8	XKCF-00478	Подшипник	2
9	S602-055004	кольцо стопорное	2
N31-2	XKCF-00651	плита уплотнения	1	15L-7
N31-2	XKCF-00651	плита уплотнения	1	18L-7
N31-2	XKCF-00651	плита уплотнения	1	20LA-7
N31-3	XKCF-00652	плита замок	1	15L-7
N31-3	XKCF-00652	плита замок	1	18L-7
N31-3	XKCF-00652	плита замок	1	20LA-7
N31-4	XKCF-00653	прокладка (0.1t)	AR	15L-7
N31-4	XKCF-00653	прокладка (0.1t)	AR	18L-7
N31-4	XKCF-00653	прокладка (0.1t)	AR	20LA-7
N31-4	XKCF-00654	Прокладка регулировочная (0.15t)	AR	15L-7
N31-4	XKCF-00654	Прокладка регулировочная (0.15t)	AR	18L-7
N31-4	XKCF-00654	Прокладка регулировочная (0.15t)	AR	20LA-7
N31-4	XKCF-00655	прокладка (0.3T)	AR	15L-7
N31-4	XKCF-00655	прокладка (0.3T)	AR	18D-7E
N31-4	XKCF-00655	прокладка (0.3T)	AR	20LA-7
