Код подсистемы:7180
Наименование:3-SPOOL HYDRAULIC PIPING (TF-MAST)
Версия:2009. 5.31 REV.9E

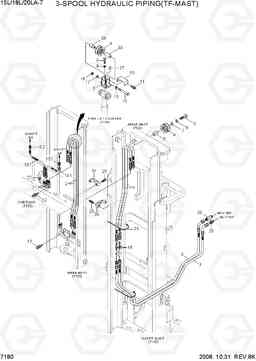

3-SPOOL HYDRAULIC PIPING (TF-MAST) 15L/18L/20LA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-044040 | Шланг в сборе | 2 |
TF370,15L
|
|
| 1 | P910-043040 | Шланг в сборе | 2 |
TF370,15L
|
|
| 1 | P910-044040 | Шланг в сборе | 2 |
TF370,18L
|
|
| 1 | P910-043040 | Шланг в сборе | 2 |
TF370,18L
|
|
| 1 | P910-044040 | Шланг в сборе | 2 |
TF370,20LA
|
|
| 1 | P910-043040 | Шланг в сборе | 2 |
TF370,20LA
|
|
| 1 | P910-044044 | Шланг в сборе | 2 |
TF400,15L
|
|
| 1 | P910-043044 | Шланг в сборе | 2 |
TF400,15L
|
|
| 1 | P910-044044 | Шланг в сборе | 2 |
TF400,18L
|
|
| 1 | P910-043044 | Шланг в сборе | 2 |
TF400,18L
|
|
| 1 | P910-044044 | Шланг в сборе | 2 |
TF400,20LA
|
|
| 1 | P910-043044 | Шланг в сборе | 2 |
TF400,20LA
|
|
| 1 | P910-044048 | Шланг в сборе | 2 |
TF430,15L
|
|
| 1 | P910-043048 | Шланг в сборе | 2 |
TF430,15L
|
|
| 1 | P910-044048 | Шланг в сборе | 2 |
TF430,18L
|
|
| 1 | P910-043048 | Шланг в сборе | 2 |
TF430,18L
|
|
| 1 | P910-044048 | Шланг в сборе | 2 |
TF430,20LA
|
|
| 1 | P910-043048 | Шланг в сборе | 2 |
TF430,20LA
|
|
| 1 | P910-044052 | Шланг в сборе | 2 |
TF450,15L
|
|
| 1 | P910-043052 | Шланг в сборе | 2 |
TF450,15L
|
|
| 1 | P910-044052 | Шланг в сборе | 2 |
TF450,18L
|
|
| 1 | P910-043052 | Шланг в сборе | 2 |
TF450,18L
|
|
| 1 | P910-044052 | Шланг в сборе | 2 |
TF450,20LA
|
|
| 1 | P910-043052 | Шланг в сборе | 2 |
TF450,20LA
|
|
| 1 | P910-044054 | Шланг в сборе | 2 |
TF470,15L
|
|
| 1 | P910-043054 | Шланг в сборе | 2 |
TF470,15L
|
|
| 1 | P910-044054 | Шланг в сборе | 2 |
TF470,18L
|
|
| 1 | P910-043054 | Шланг в сборе | 2 |
TF470,18L
|
|
| 1 | P910-044054 | Шланг в сборе | 2 |
TF470,20LA
|
|
| 1 | P910-043054 | Шланг в сборе | 2 |
TF470,20LA
|
|
| 1 | P910-044058 | Шланг в сборе | 2 |
TF500,15L
|
|
| 1 | P910-043058 | Шланг в сборе | 2 |
TF500,15L
|
|
| 1 | P910-044058 | Шланг в сборе | 2 |
TF500,18L
|
|
| 1 | P910-043058 | Шланг в сборе | 2 |
TF500,18L
|
|
| 1 | P910-044058 | Шланг в сборе | 2 |
TF500,20LA
|
|
| 1 | P910-043058 | Шланг в сборе | 2 |
TF500,20LA
|
|
| 1 | P910-044066 | Шланг в сборе | 2 |
TF550,15L
|
|
| 1 | P910-043066 | Шланг в сборе | 2 |
TF550,15L
|
|
| 1 | P910-044066 | Шланг в сборе | 2 |
TF550,18L
|
|
| 1 | P910-043066 | Шланг в сборе | 2 |
TF550,18L
|
|
| 1 | P910-044066 | Шланг в сборе | 2 |
TF550,20LA
|
|
| 1 | P910-043066 | Шланг в сборе | 2 |
TF550,20LA
|
|
| 1 | P910-044074 | Шланг в сборе | 2 |
TF600,15L
|
|
| 1 | P910-043074 | Шланг в сборе | 2 |
TF600,15L
|
|
| 1 | P910-044074 | Шланг в сборе | 2 |
TF600,18L
|
|
| 1 | P910-043074 | Шланг в сборе | 2 |
TF600,18L
|
|
| 1 | P910-044074 | Шланг в сборе | 2 |
TF600,20LA
|
|
| 1 | P910-043074 | Шланг в сборе | 2 |
TF600,20LA
|
|
| 1 | P910-044082 | Шланг в сборе | 2 |
TF650,15L
|
|
| 1 | P910-043082 | Шланг в сборе | 2 |
TF650,15L
|
|
| 1 | P910-044082 | Шланг в сборе | 2 |
TF650,18L
|
|
| 1 | P910-043082 | Шланг в сборе | 2 |
TF650,18L
|
|
| 1 | P910-044082 | Шланг в сборе | 2 |
TF650,20LA
|
|
| 1 | P910-043082 | Шланг в сборе | 2 |
TF650,20LA
|
|
| 1 | P910-044090 | Шланг в сборе | 2 |
TF700,15L
|
|
| 1 | P910-043090 | Шланг в сборе | 2 |
TF700,15L
|
|
| 1 | P910-044090 | Шланг в сборе | 2 |
TF700,18L
|
|
| 1 | P910-043090 | Шланг в сборе | 2 |
TF700,18L
|
|
| 1 | P910-044090 | Шланг в сборе | 2 |
TF700,20LA
|
|
| 1 | P910-043090 | Шланг в сборе | 2 |
TF700,20LA
|
|
| 10 | 33HA-90750 | Крышка | 1 |
15L
|
|
| 10 | 33HA-90751 | Крышка | 1 |
15L
|
|
| 10 | 33HA-90750 | Крышка | 1 |
18L
|
|
| 10 | 33HA-90751 | Крышка | 1 |
18L
|
|
| 10 | 33HA-90750 | Крышка | 1 |
20LA
|
|
| 10 | 33HA-90751 | Крышка | 1 |
20LA
|
|
| 101 | P933-044004 | Шланг в сборе | 2 |
SIDE SHIFT,15L
|
|
| 101 | P930-043004 | Шланг в сборе | 2 |
SIDE SHIFT,15L
|
|
| 101 | P933-044004 | Шланг в сборе | 2 |
SIDE SHIFT,18L
|
|
| 101 | P930-043004 | Шланг в сборе | 2 |
SIDE SHIFT,18L
|
|
| 101 | P933-044004 | Шланг в сборе | 2 |
SIDE SHIFT,20LA
|
|
| 101 | P930-043004 | Шланг в сборе | 2 |
SIDE SHIFT,20LA
|
|
| 102 | 33FY-90600 | Соединитель | 2 |
SIDE SHIFT
|
|
| 11 | S035-081526 | Болт | 4 | ||
| 12 | S037-103026 | Болт | 4 | ||
| 13 | S411-100006 | Шайба пружинная | 1 | ||
| 14 | S403-142006 | Плоская шайба | 2 |
15L
|
|
| 14 | S403-142006 | Плоская шайба | 2 |
18L
|
|
| 14 | S403-142006 | Плоская шайба | 2 |
20LA
|
|
| 15 | S017-100956 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S275-100006 | Гайка самоблокирующаяся | 1 | ||
| 17 | S403-102006 | Плоская шайба | 1 | ||
| 18 | X540-120001 | Разъем ORFS | 2 | ||
| 19 | 33FP-90380-DA | Гайка | 2 |
15L
|
|
| 19 | 33FP-90380-DA | Гайка | 2 |
18L
|
|
| 19 | 33FP-90380-DA | Гайка | 2 |
20LA
|
|
| 2 | P910-044037 | Шланг в сборе | 2 |
15L, TF370
|
|
| 2 | P910-044036 | Шланг в сборе | 2 |
15L, TF370
|
|
| 2 | P910-043036 | Шланг в сборе | 2 |
15L, TF370
|
|
| 2 | P910-044037 | Шланг в сборе | 2 |
18L, TF370
|
|
| 2 | P910-044036 | Шланг в сборе | 2 |
18L, TF370
|
|
| 2 | P910-043036 | Шланг в сборе | 2 |
18L, TF370
|
|
| 2 | P910-044037 | Шланг в сборе | 2 |
20LA, TF370
|
|
| 2 | P910-044036 | Шланг в сборе | 2 |
20LA, TF370
|
|
| 2 | P910-043036 | Шланг в сборе | 2 |
20LA, TF370
|
|
| 2 | P910-044039 | Шланг в сборе | 2 |
15L, TF400
|
|
| 2 | P910-044038 | Шланг в сборе | 2 |
15L, TF400
|
|
| 2 | P910-043038 | Шланг в сборе | 2 |
15L, TF400
|
|
| 2 | P910-044039 | Шланг в сборе | 2 |
18L, TF400
|
|
| 2 | P910-044038 | Шланг в сборе | 2 |
18L, TF400
|
|
| 2 | P910-043038 | Шланг в сборе | 2 |
18L, TF400
|
|
| 2 | P910-044039 | Шланг в сборе | 2 |
20LA, TF400
|
|
| 2 | P910-044038 | Шланг в сборе | 2 |
20LA, TF400
|
|
| 2 | P910-043038 | Шланг в сборе | 2 |
20LA, TF400
|
|
| 2 | P910-044041 | Шланг в сборе | 2 |
15L, TF430
|
|
| 2 | P910-044040 | Шланг в сборе | 2 |
15L, TF430
|
|
| 2 | P910-043040 | Шланг в сборе | 2 |
15L, TF430
|
|
| 2 | P910-044041 | Шланг в сборе | 2 |
18L, TF430
|
|
| 2 | P910-044040 | Шланг в сборе | 2 |
18L, TF430
|
|
| 2 | P910-043040 | Шланг в сборе | 2 |
18L, TF430
|
|
| 2 | P910-044041 | Шланг в сборе | 2 |
20LA, TF430
|
|
| 2 | P910-044040 | Шланг в сборе | 2 |
20LA, TF430
|
|
| 2 | P910-043040 | Шланг в сборе | 2 |
20LA, TF430
|
|
| 2 | P910-044042 | Шланг в сборе | 2 |
15L, TF450
|
|
| 2 | P910-044041 | Шланг в сборе | 2 |
15L, TF450
|
|
| 2 | P910-043041 | Шланг в сборе | 2 |
15L, TF450
|
|
| 2 | P910-044042 | Шланг в сборе | 2 |
18L, TF450
|
|
| 2 | P910-044041 | Шланг в сборе | 2 |
18L, TF450
|
|
| 2 | P910-043041 | Шланг в сборе | 2 |
18L, TF450
|
|
| 2 | P910-044042 | Шланг в сборе | 2 |
20LA, TF450
|
|
| 2 | P910-044041 | Шланг в сборе | 2 |
20LA, TF450
|
|
| 2 | P910-043041 | Шланг в сборе | 2 |
20LA, TF450
|
|
| 2 | P910-044044 | Шланг в сборе | 2 |
15L, TF470
|
|
| 2 | P910-044043 | Шланг в сборе | 2 |
15L, TF470
|
|
| 2 | P910-043043 | Шланг в сборе | 2 |
15L, TF470
|
|
| 2 | P910-044044 | Шланг в сборе | 2 |
18L, TF470
|
|
| 2 | P910-044043 | Шланг в сборе | 2 |
18L, TF470
|
|
| 2 | P910-043043 | Шланг в сборе | 2 |
18L, TF470
|
|
| 2 | P910-044044 | Шланг в сборе | 2 |
20LA, TF470
|
|
| 2 | P910-044043 | Шланг в сборе | 2 |
20LA, TF470
|
|
| 2 | P910-043043 | Шланг в сборе | 2 |
20LA, TF470
|
|
| 2 | P910-044046 | Шланг в сборе | 2 |
15L, TF500
|
|
| 2 | P910-044045 | Шланг в сборе | 2 |
15L, TF500
|
|
| 2 | P910-043045 | Шланг в сборе | 2 |
15L, TF500
|
|
| 2 | P910-044046 | Шланг в сборе | 2 |
18L, TF500
|
|
| 2 | P910-044045 | Шланг в сборе | 2 |
18L, TF500
|
|
| 2 | P910-043045 | Шланг в сборе | 2 |
18L, TF500
|
|
| 2 | P910-044046 | Шланг в сборе | 2 |
20LA, TF500
|
|
| 2 | P910-044045 | Шланг в сборе | 2 |
20LA, TF500
|
|
| 2 | P910-043045 | Шланг в сборе | 2 |
20LA, TF500
|
|
| 2 | P910-044049 | Шланг в сборе | 2 |
15L, TF550
|
|
| 2 | P910-044048 | Шланг в сборе | 2 |
15L, TF550
|
|
| 2 | P910-043048 | Шланг в сборе | 2 |
15L, TF550
|
|
| 2 | P910-044049 | Шланг в сборе | 2 |
18LA, TF550
|
|
| 2 | P910-044048 | Шланг в сборе | 2 |
18LA, TF550
|
|
| 2 | P910-043048 | Шланг в сборе | 2 |
18LA, TF550
|
|
| 2 | P910-044049 | Шланг в сборе | 2 |
20LA, TF550
|
|
| 2 | P910-044048 | Шланг в сборе | 2 |
20LA, TF550
|
|
| 2 | P910-043048 | Шланг в сборе | 2 |
20LA, TF550
|
|
| 2 | P910-044053 | Шланг в сборе | 2 |
15L, TF600
|
|
| 2 | P910-044052 | Шланг в сборе | 2 |
15L, TF600
|
|
| 2 | P910-043052 | Шланг в сборе | 2 |
15L, TF600
|
|
| 2 | P910-044053 | Шланг в сборе | 2 |
18L, TF600
|
|
| 2 | P910-044052 | Шланг в сборе | 2 |
18L, TF600
|
|
| 2 | P910-043052 | Шланг в сборе | 2 |
18L, TF600
|
|
| 2 | P910-044053 | Шланг в сборе | 2 |
20LA, TF600
|
|
| 2 | P910-044052 | Шланг в сборе | 2 |
20LA, TF600
|
|
| 2 | P910-043052 | Шланг в сборе | 2 |
20LA, TF600
|
|
| 2 | P910-044057 | Шланг в сборе | 2 |
15L, TF650
|
|
| 2 | P910-044056 | Шланг в сборе | 2 |
15L, TF650
|
|
| 2 | P910-043056 | Шланг в сборе | 2 |
15L, TF650
|
|
| 2 | P910-044057 | Шланг в сборе | 2 |
18L, TF650
|
|
| 2 | P910-044056 | Шланг в сборе | 2 |
18L, TF650
|
|
| 2 | P910-043056 | Шланг в сборе | 2 |
18L, TF650
|
|
| 2 | P910-044057 | Шланг в сборе | 2 |
20LA, TF650
|
|
| 2 | P910-044056 | Шланг в сборе | 2 |
20LA, TF650
|
|
| 2 | P910-043056 | Шланг в сборе | 2 |
20LA, TF650
|
|
| 2 | P910-044061 | Шланг в сборе | 2 |
15L, TF700
|
|
| 2 | P910-044060 | Шланг в сборе | 2 |
15L, TF700
|
|
| 2 | P910-043060 | Шланг в сборе | 2 |
15L, TF700
|
|
| 2 | P910-044061 | Шланг в сборе | 2 |
18L, TF700
|
|
| 2 | P910-044060 | Шланг в сборе | 2 |
18L, TF700
|
|
| 2 | P910-043060 | Шланг в сборе | 2 |
18L, TF700
|
|
| 2 | P910-044061 | Шланг в сборе | 2 |
20LA, TF700
|
|
| 2 | P910-044060 | Шланг в сборе | 2 |
20LA, TF700
|
|
| 2 | P910-043060 | Шланг в сборе | 2 |
20LA, TF700
|
|
| 20 | 33HH-90201 | Трубка | 1 | ||
| 21 | 31HG-90130 | Колено 90 | 2 | ||
| 22 | X710-100102 | Крышка | 2 | ||
| 23 | S552-102370 | Зажим | 4 | ||
| 24 | 33FP-90200 | Зажим | 2 | ||
| 25 | S035-063526 | Болт | 4 | ||
| 26 | 34FG-90250 | контактный шланг шкив | 1 |
15L
|
|
| 26 | 34FG-90370 | контактный шланг шкив | 1 |
15L
|
|
| 26 | 34FG-90250 | контактный шланг шкив | 1 |
18L
|
|
| 26 | 34FG-90370 | контактный шланг шкив | 1 |
18L
|
|
| 26 | 34FG-90250 | контактный шланг шкив | 1 |
20LA
|
|
| 26 | 34FG-90370 | контактный шланг шкив | 1 |
20LA
|
|
| 27 | S471-800162 | Палец | 1 | ||
| 28 | 31HG-90140 | Соединитель | 1 | ||
| 29 | 31HG-90120 | Соединитель | 1 | ||
| 3 | P933-044027 | Шланг в сборе | 2 |
15L
|
|
| 3 | P933-043027 | Шланг в сборе | 2 |
15L
|
|
| 3 | P933-044027 | Шланг в сборе | 2 |
18L
|
|
| 3 | P933-043027 | Шланг в сборе | 2 |
18L
|
|
| 3 | P933-044027 | Шланг в сборе | 2 |
20LA
|
|
| 3 | P933-043027 | Шланг в сборе | 2 |
20LA
|
|
| 30 | 34FG-90360 | Вставка | 2 |
15L
|
|
| 30 | 34FG-90330 | Вставка | 2 |
15L
|
|
| 30 | 34FG-90360 | Вставка | 2 |
18L
|
|
| 30 | 34FG-90330 | Вставка | 2 |
18L
|
|
| 30 | 34FG-90360 | Вставка | 2 |
20LA
|
|
| 30 | 34FG-90330 | Вставка | 2 |
20LA
|
|
| 4 | 31HH-80300 | Шланг шкив | 2 | ||
| 5 | 31FV-90150 | контактный шланг шкив | 1 | ||
| 6 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 7 | S441-120006 | Шайба | 1 | ||
| 8 | S411-120006 | Шайба пружинная | 2 | ||
| 9 | 33HA-90700 | Кронштейн | 1 |
15L
|
|
| 9 | 33HH-90500 | Кронштейн | 1 |
15L
|
|
| 9 | 33HA-90700 | Кронштейн | 1 |
18L
|
|
| 9 | 33HH-90500 | Кронштейн | 1 |
18L
|
|
| 9 | 33HA-90700 | Кронштейн | 1 |
20LA
|
|
| 9 | 33HH-90500 | Кронштейн | 1 |
20LA
|
