4-SPOOL HYDRAULIC PIPING (TS-MAST) погрузчика на сжиженном газе Hyundai 15L/18L/20LA-7
4-SPOOL HYDRAULIC PIPING (TS-MAST) погрузчика на сжиженном газе Hyundai 15L/18L/20LA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7290
Наименование:4-SPOOL HYDRAULIC PIPING (TS-MAST)
Версия:2012. 10.31 REV.12K

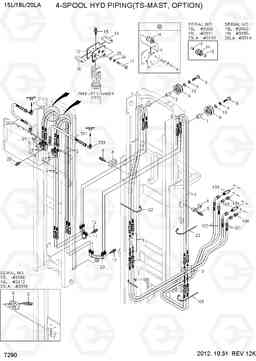

4-SPOOL HYDRAULIC PIPING (TS-MAST) 15L/18L/20LA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | 4-SPOOL HYD PIPING | 1 |
15L
|
|
| * | @ | 4-SPOOL HYD PIPING | 1 |
18L
|
|
| * | @ | 4-SPOOL HYD PIPING | 1 |
20LA
|
|
| 1 | P910-044038 | Шланг в сборе | 4 |
TS370
|
|
| 1 | P910-044042 | Шланг в сборе | 4 |
TS400
|
|
| 1 | P910-044046 | Шланг в сборе | 4 |
TS430
|
|
| 1 | P910-044050 | Шланг в сборе | 4 |
TS450
|
|
| 1 | P910-044052 | Шланг в сборе | 4 |
TS470
|
|
| 1 | P910-044056 | Шланг в сборе | 4 |
TS500
|
|
| 1 | P910-044064 | Шланг в сборе | 4 |
TS550
|
|
| 1 | P910-044072 | Шланг в сборе | 4 |
TS600
|
|
| 1 | P910-044080 | Шланг в сборе | 4 |
TS650
|
|
| 1 | P910-044088 | Шланг в сборе | 4 |
TS700
|
|
| 10 | S441-12000B | Шайба | 2 | ||
| 101 | P933-044027 | Шланг в сборе | 2 | ||
| 102 | P933-044031 | Шланг в сборе | 2 | ||
| 103 | 31HG-90140 | Соединитель | 2 | ||
| 104 | 31HG-90120 | Соединитель | 2 | ||
| 105 | S552-102370 | Зажим | 6 | ||
| 11 | 34HH-90110 | Трубка | 1 | ||
| 12 | S035-082026 | Болт | 4 | ||
| 13 | 34FY-90120 | Пластина | 2 | ||
| 14 | 34FY-90110 | ролик шланг | 10 |
15L
|
|
| 14 | 38FY-90300 | Шланг шкив | 10 |
15L
|
|
| 14 | 38FY-90301 | Шланг шкив | 10 |
15L
|
|
| 14 | 34FY-90110 | ролик шланг | 10 |
18L
|
|
| 14 | 38FY-90300 | Шланг шкив | 10 |
18L
|
|
| 14 | 38FY-90301 | Шланг шкив | 10 |
18L
|
|
| 14 | 34FY-90110 | ролик шланг | 10 |
20LA
|
|
| 14 | 38FY-90300 | Шланг шкив | 10 |
20LA
|
|
| 14 | 38FY-90301 | Шланг шкив | 10 |
20LA
|
|
| 14-1 | S731-007010 | Втулка | 2 |
NOT SHOWN
|
|
| 16 | 34FY-90130 | Вставка | 4 | ||
| 17 | S035-066526 | Болт | 14 |
15L
|
|
| 17 | 3FFQ-93200 | Болт с шестигранной головкой (под шестигранник) | 14 |
15L
|
|
| 17 | S035-066526 | Болт | 14 |
18L
|
|
| 17 | 3FFQ-93200 | Болт с шестигранной головкой (под шестигранник) | 14 |
18L
|
|
| 17 | S035-066526 | Болт | 14 |
20LA
|
|
| 17 | 3FFQ-93200 | Болт с шестигранной головкой (под шестигранник) | 14 |
20LA
|
|
| 18 | S035-081526 | Болт | 4 | ||
| 19 | 31HG-90130 | Колено 90 | 4 | ||
| 2 | P910-044039 | Шланг в сборе | 4 |
TS370
|
|
| 2 | P910-044041 | Шланг в сборе | 4 |
TS400
|
|
| 2 | P910-044043 | Шланг в сборе | 4 |
TS430
|
|
| 2 | P910-044044 | Шланг в сборе | 4 |
TS450
|
|
| 2 | P910-044046 | Шланг в сборе | 4 |
TS470
|
|
| 2 | P910-044048 | Шланг в сборе | 4 |
TS500
|
|
| 2 | P910-044051 | Шланг в сборе | 4 |
TS550
|
|
| 2 | P910-044055 | Шланг в сборе | 4 |
TS600
|
|
| 2 | P910-044059 | Шланг в сборе | 4 |
TS650
|
|
| 2 | P910-044063 | Шланг в сборе | 4 |
TS700
|
|
| 20 | S037-102526 | Болт | 4 | ||
| 201 | P910-044006 | Шланг в сборе | 1 | ||
| 202 | P930-044006 | Шланг в сборе | 1 | ||
| 203 | X520-310001 | Штуцер 90 orfs | 2 | ||
| 21 | X710-100102 | Крышка | 4 | ||
| 22 | S552-102370 | Зажим | 4 | ||
| 23 | 34HH-91010 | Трубка | 1 | ||
| 24 | S411-060006 | Шайба пружинная | 14 |
15L
|
|
| 24 | S411-060006 | Шайба пружинная | 14 |
18L
|
|
| 24 | S411-060006 | Шайба пружинная | 14 |
20LA
|
|
| 25 | S403-06200B | Плоская шайба | 14 |
15L
|
|
| 25 | S403-06200B | Плоская шайба | 14 |
18L
|
|
| 25 | S403-06200B | Плоская шайба | 14 |
20LA
|
|
| 3 | X540-120001 | Разъем ORFS | 4 | ||
| 4 | 33FP-90200 | Зажим | 4 |
15L
|
|
| 4 | 33FP-90200 | Зажим | 2 |
15L
|
|
| 4 | 33FP-90200 | Зажим | 4 |
18L
|
|
| 4 | 33FP-90200 | Зажим | 2 |
18L
|
|
| 4 | 33FP-90200 | Зажим | 4 |
20LA
|
|
| 4 | 33FP-90200 | Зажим | 2 |
20LA
|
|
| 5 | S035-063526 | Болт | 8 |
15L
|
|
| 5 | S035-063526 | Болт | 4 |
15L
|
|
| 5 | S035-063526 | Болт | 8 |
18L
|
|
| 5 | S035-063526 | Болт | 4 |
18L
|
|
| 5 | S035-063526 | Болт | 8 |
20LA
|
|
| 5 | S035-063526 | Болт | 4 |
20LA
|
|
| 6 | 31HH-80300 | Шланг шкив | 2 | ||
| 7 | 31FV-90150 | контактный шланг шкив | 2 | ||
| 8 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 9 | S411-120006 | Шайба пружинная | 2 |
