Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai 15LC/18LC/20LCA-7
Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai 15LC/18LC/20LCA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:MAIN HYDRAULIC PIPING
Версия:2010. 9.30 REV.10J

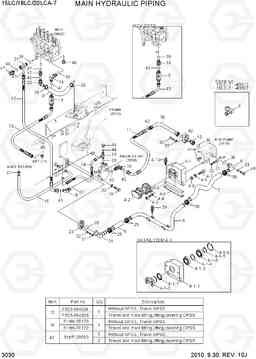

MAIN HYDRAULIC PIPING 15LC/18LC/20LCA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31HG-20201 | Разъем насос | 1 | ||
| 11 | 31HG-20211 | HOSE ASSY ORFS, 90x90d | 1 |
15LC
|
|
| 11 | 31HG-20212 | HOSE ASSY ORFS, 0x90d | 1 |
15LC
|
|
| 11 | 31HG-20211 | HOSE ASSY ORFS, 90x90d | 1 |
18LC
|
|
| 11 | 31HG-20212 | HOSE ASSY ORFS, 0x90d | 1 |
18LC
|
|
| 11 | 31HG-20212 | HOSE ASSY ORFS, 0x90d | 1 |
20LCA
|
|
| 12 | P933-084008 | Шланг в сборе | 1 | ||
| 13 | P923-084024 | Шланг в сборе | 1 |
SEE ILLUST
|
|
| 13 | P933-084023 | Шланг в сборе | 1 |
SEE ILLUST
|
|
| 14 | P930-042007 | Шланг в сборе | 1 | ||
| 15 | 31FA-10600 | RETURN HOSE | 1 | ||
| 16 | 31HH-20170 | локоть 90d | 1 |
SEE ILLUST
|
|
| 16 | 31HH-20122 | адаптер | 1 |
SEE ILLUST
|
|
| 17 | 31HH-20112 | Соединитель | 1 | ||
| 18 | 31HG-20240 | локоть 45d, долго | 1 | ||
| 19 | 31HH-20040 | TEE | 1 | ||
| 20 | 31HA-20130 | локоть 90d | 1 |
15LC
|
|
| 20 | 31HA-20041 | Колено 90 | 1 |
15LC
|
|
| 20 | 31HA-20130 | локоть 90d | 1 |
18LC
|
|
| 20 | 31HA-20041 | Колено 90 | 1 |
18LC
|
|
| 20 | 31HA-20041 | Колено 90 | 1 |
20LCA
|
|
| 21 | 31HH-20051 | тройник с манометром порт | 1 | ||
| 22 | 31HH-20140 | локоть 90d, поворотный | 1 | ||
| 23 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 24 | 31HG-20041 | Колено 90, всасывающий насос | 1 | ||
| 25 | S572-480006 | Зажим | 4 | ||
| 26 | S572-380006 | Зажим типа Проволока | 2 | ||
| 27 | S572-240006 | Зажим | 2 | ||
| 28 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S035-082036 | Болт | 4 | ||
| 3 | 31FJ-05100 | Регулятор расхода клапана | 1 | ||
| 30 | S109-080356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 32 | S411-100006 | Шайба пружинная | 6 | ||
| 33 | S411-080006 | Шайба пружинная | 10 | ||
| 35 | Y171-021004 | Кольцо уплотнительное (О-кольцо) | 1 |
15LC
|
|
| 35 | Y171-021004 | Кольцо уплотнительное (О-кольцо) | 1 |
18LC
|
|
| 35 | Y171-021004 | Кольцо уплотнительное (О-кольцо) | 1 |
20LCA
|
|
| 36 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
15LC
|
|
| 36 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
18LC
|
|
| 36 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 |
20LCA
|
|
| 36 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
20LCA
|
|
| 37 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 38 | S572-460006 | Зажим | 4 | ||
| 39 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 4 | 31HG-20260 | Насос муфты к югу сборе | 1 | ||
| 4-1 | 31HG-20062 | насос муфта в сборе | 1 | ||
| 4-1-1 | 31HG-20072 | Корпус подшипника | 1 | ||
| 4-1-2 | 31HG-20092 | Совместное сплайн | 1 | ||
| 4-1-3 | 31HG-20100 | BALL BEARING | 1 | ||
| 4-1-4 | 31HG-20111 | прокладка (прокладка) | 1 | ||
| 4-1-5 | S601-030004 | RING-RETAINING | 1 | ||
| 4-1-6 | S602-055004 | кольцо стопорное | 1 | ||
| 4-1-7 | 31HG-20170 | Пыльник | 1 | ||
| 4-10 | S035-083026 | Болт | 2 | ||
| 4-2 | 31HG-20131 | универсальный шарнир в сборе | 1 | ||
| 4-3 | 31HG-20151 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4-4 | 31HG-20221 | Шайба пружинная | 8 | ||
| 4-5 | 31HG-20180 | Шим HyD насос (3.0T) | 1 | ||
| 4-6 | 31HG-20190 | Шим HyD насос (0.5T) | 1 | ||
| 4-7 | S109-120556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4-8 | S441-12000B | Шайба | 2 | ||
| 4-9 | S411-120006 | Шайба пружинная | 2 | ||
| 40 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 41 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 42 | S621-016001 | О кольцо | 2 | ||
| 43 | S621-018001 | О кольцо | 1 | ||
| 44 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 45 | X700-100104 | Заглушка | 1 |
W/O MAST
|
|
| 46 | P220-310102 | Заглушка | 1 | ||
| 47 | 31HF-20090 | COUPLING-SCREW | 1 |
SEE ILLUST
|
|
| 47 | 31HF-20090 | COUPLING-SCREW | 2 |
SEE ILLUST
|
|
| 48 | S015-080356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 49 | 31HH-20151 | Шланг | 1 |
4-SPOOL
|
|
| 5 | 31HG-20012 | колено трубы, всасывающий | 1 | ||
| 50 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
15LC
|
|
| 50 | 31HA-20291 | Гильза цилиндра атригера | 1 |
15LC
|
|
| 50 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
18LC
|
|
| 50 | 31HA-20291 | Гильза цилиндра атригера | 1 |
18LC
|
|
| 50 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
20LCA
|
|
| 50 | 31HA-20291 | Гильза цилиндра атригера | 1 |
20LCA
|
|
| 6 | P760-052015 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31HG-20162 | Шланг резиновый всасывающий | 1 | ||
| 8 | 31HH-20091 | Шланг | 1 |
3-SPOOL
|
|
| 9 | 31HG-20033 | Колено 90, всасывающий насос | 1 |
15LC
|
|
| 9 | 31HG-20034 | Колено 90, всасывающий насос | 1 |
15LC
|
|
| 9 | 31HG-20035 | фланец 90, всасывания насоса | 1 |
15LC
|
|
| 9 | 31HG-20033 | Колено 90, всасывающий насос | 1 |
18LC
|
|
| 9 | 31HG-20034 | Колено 90, всасывающий насос | 1 |
18LC
|
|
| 9 | 31HG-20035 | фланец 90, всасывания насоса | 1 |
18LC
|
|
| 9 | 31HG-20035 | фланец 90, всасывания насоса | 1 |
20LCA
|
