Каталог запчастей
-
Hyundai
-
15LC/18LC/20LCA-7
- STEERING HYDRAULIC PIPING
STEERING HYDRAULIC PIPING погрузчика на сжиженном газе Hyundai 15LC/18LC/20LCA-7
STEERING HYDRAULIC PIPING погрузчика на сжиженном газе Hyundai 15LC/18LC/20LCA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:STEERING HYDRAULIC PIPING
Версия:2008. 1.31 REV.8A

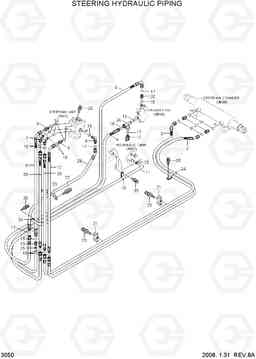

STEERING HYDRAULIC PIPING 15LC/18LC/20LCA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31HA-10150 | Разъем основная шланг | 1 | ||
| 11 | P760-013075 | Рукав высокого давления (РВД) | 1 | ||
| 12 | P930-064012 | Шланг в сборе | 1 | ||
| 13 | 31HF-20090 | COUPLING-SCREW | 1 | ||
| 14 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 15 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 17 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 18 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 19 | 31L7-10240 | Зажим трубки | 1 |
15LC
|
|
| 19 | 31L7-10260 | Зажим трубки | 1 |
15LC
|
|
| 19 | 31L7-10240 | Зажим трубки | 1 |
18LC
|
|
| 19 | 31L7-10260 | Зажим трубки | 1 |
18LC
|
|
| 19 | 31L7-10260 | Зажим трубки | 1 |
20LCA
|
|
| 2 | 31HG-10013 | HOSE ASSY(0X45)-ORFS | 1 | ||
| 20 | 31HA-10090 | Зажим | 1 | ||
| 21 | 31HH-10020 | Зажим | 2 | ||
| 22 | S035-082026 | Болт | 2 | ||
| 23 | S035-084026 | Болт | 2 | ||
| 24 | 31HA-10130 | Зажим | 2 |
15LC
|
|
| 24 | 31HA-10160 | Зажим | 2 |
15LC
|
|
| 24 | 31HA-10130 | Зажим | 2 |
18LC
|
|
| 24 | 31HA-10160 | Зажим | 2 |
18LC
|
|
| 24 | 31HA-10160 | Зажим | 2 |
20LCA
|
|
| 25 | S520-017000 | Зажим | 2 | ||
| 26 | 31HG-10040 | тройник с манометра | 1 | ||
| 27 | 31HG-10030 | Разъем долго | 2 | ||
| 28 | S037-102516 | Болт | 4 | ||
| 29 | P920-044030 | Шланг в сборе | 1 |
15LC
|
|
| 29 | P920-044017 | Шланг в сборе | 1 |
15LC
|
|
| 29 | P920-044030 | Шланг в сборе | 1 |
18LC
|
|
| 29 | P920-044017 | Шланг в сборе | 1 |
18LC
|
|
| 29 | P920-044017 | Шланг в сборе | 1 |
20LCA
|
|
| 3 | 31HG-10022 | Шланг в сборе (0x45) ORFS | 1 | ||
| 30 | P910-065013 | Шланг в сборе | 2 | ||
| 32 | 31HH-10040 | Разъем | 1 |
15LC
|
|
| 32 | X500-310001 | Разъем | 1 |
15LC
|
|
| 32 | 31HH-10040 | Разъем | 1 |
18LC
|
|
| 32 | X500-310001 | Разъем | 1 |
18LC
|
|
| 32 | X500-310001 | Разъем | 1 |
20LCA
|
|
| 35 | S035-082036 | Болт | 3 | ||
| 4 | 31HG-10051 | HOSE ASSY(0X0D)-ORFS | 1 | ||
| 5 | 31HA-10230 | HOSE ASSY ORFS 0x90d | 1 | ||
| 6 | P920-044030 | Шланг в сборе | 1 |
15LC
|
|
| 6 | 31FV-10071 | шланг в сборе 0x90 | 1 |
15LC
|
|
| 6 | P920-044030 | Шланг в сборе | 1 |
18LC
|
|
| 6 | 31FV-10071 | шланг в сборе 0x90 | 1 |
18LC
|
|
| 6 | 31FV-10071 | шланг в сборе 0x90 | 1 |
20LCA
|
|
| 7 | 31HA-10060 | Колено 90 | 2 | ||
| 8 | 31HA-10100 | Соединитель | 2 | ||
| 9 | 31FG-10020 | Колено 90 | 1 |
