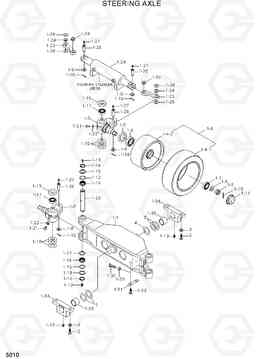

STEERING AXLE погрузчика на сжиженном газе Hyundai 15LC/18LC/20LCA-7

Код подсистемы:5010

Наименование:STEERING AXLE

Версия:

STEERING AXLE 15LC/18LC/20LCA-7

Поз.	Код	Наименование	Кол	Прим.
1	81HG-50100	рулевое в сборе мост	1	CUSHION
1	81HG-50500	рулевое в сборе мост	1	NON MARKING
1-1	81HG-50110	рулевое управление ва ось	1
1-10	S461-500452	Палец	6
1-11	3672009300-01	Крышка ступицы	2
1-12	1322001400	Сальник	6
1-13	S652-810008	Масленка	6
1-14	S601-030004	RING-RETAINING,C-TYPE	4
1-15	3555003000-01	Шайба	4
1-16	9022900008	Подшипник роликовый игольчатый	4
1-17	9021301206	Подшипник	2
1-18	FBC0500170	прокладка (0.13t)	6
1-19	3555001800-01	крышка подшипника тяги	2
1-2	81HG-50040	Поворотный кулак, правый	1
1-20	FHC0503001	контактный король	2
1-21	FAD0500150-DA	Болт специальный	2
1-22	S411-100006	Шайба пружинная	2
1-23	81HG-50060	Тяга поворотная	2
1-24	6600264900	Подшипник	4
1-25	F31410260	Палец	2
1-26	B32410140	Палец	2
1-27	S651-060008	Масленка	4
1-28	Q100338000	Шайба упорная	4
1-29	@	CYLINDER ASSY	1	SEE 3B20
1-3	81HG-50050	Поворотный кулак, левый	1
1-30	S017-16035D	Болт с шестигранной головкой (под шестигранник)	4
1-31	Q100327000	плита замок	2
1-32	206514050	Болт с шестигранной головкой (под шестигранник)	2
1-33	S205-141006	Гайка	2
1-34	81HG-50150	Корпус клапана	2
1-35	FAC0500160	Втулка	2
1-4	81HG-50010	шины и обода в сборе	2	CUSHION
1-4	81HG-50080	шины и обода в сборе	2	NON MARKING
1-4-1	81HG-50020	Шина подушки	1	CUSHION
1-4-1	81HG-50090	не шина нет обозначения	1	NON MARKING
1-4-2	81HG-50030	Ступица колеса	1	CUSHION
1-4-2	81HG-50030	Ступица колеса	1	NON MARKING
1-5	1322009900	Сальник	2
1-6	9022101307	Подшипник конический роликовый	2
1-7	9022101305	Подшипник конический роликовый	2
1-8	S403-201006	Плоская шайба	6
1-9	22B124000	Гайка	2
2	S017-20060D	Болт с шестигранной головкой (под шестигранник)	4
3	S411-200006	Шайба пружинная	4
4	3591000700	Прокладка регулировочная	1
5	3591000800-01	прокладка (0.5T)	4
