ELECTRIC погрузчика электрического Hyundai 15P-7/40T-7
ELECTRIC погрузчика электрического Hyundai 15P-7/40T-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ELECTRIC
Версия:2007.10.31 REV.7K

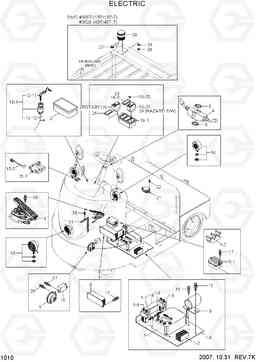

ELECTRIC 15P-7/40T-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1-4 | 21HB-78060 | контактор sw80b 156 | 1 | ||
| 1-5 | 21HB-78070 | контактор sw180b 8 | 1 | ||
| 1-6 | 21HB-78080 | предохранитель 250а | 1 | ||
| 1-7 | 21HB-78090 | FUSE 50A | 1 | ||
| 10 | 21M6-40052 | Прерыватель указателей поворота в сборе | 1 | ||
| 11 | B21860050 | цепь статического | 1 | ||
| 12 | 21FH-82060 | SWITCH ASSY ключ | 1 | ||
| 12-1 | 21FH-52050 | с ключом | 1 | ||
| 12-11 | 21FH-52080 | KEY | 2 | ||
| 12-12 | 21FH-85030 | Жгут ключ выключатель | 1 | ||
| 13 | F12840010 | LAMP SUB ASSY-WORK | 1 |
15P/15P-7
|
|
| 13 | F12840011 | LAMP SUB ASSY-WORK | 1 |
15P/15P-7
|
|
| 13 | F12840010 | LAMP SUB ASSY-WORK | 1 |
40T/40T-7
|
|
| 13 | F12840011 | LAMP SUB ASSY-WORK | 1 |
40T/40T-7
|
|
| 13-1 | S866-120550 | BULB | 1 |
NOT SHOWN
|
|
| 13-1 | 21HA-12010 | лампа (12v 55w, h3) | 1 |
NOT SHOWN
|
|
| 14 | F12840020 | лампа мигалка | 2 | ||
| 14-1 | S863-072308 | лампа (23/8 Вт) | 1 |
NOT SHOWN
|
|
| 15 | 21HB-72050 | SWITCH ASSY парк | 1 | ||
| 15-1 | 310006190 | Переключатель микро | 1 | ||
| 15-2 | 21HB-75030 | Жгут переключатель парк | 1 | ||
| 16 | 21HB-72060 | SWITCH ASSY опасность | 1 |
15P/15P-7
|
|
| 16 | 21FH-72071 | Втягивающее реле | 1 |
15P/15P-7
|
|
| 16 | 21HB-72060 | SWITCH ASSY опасность | 1 |
40T/40T-7
|
|
| 16 | 21FH-72071 | Втягивающее реле | 1 |
40T/40T-7
|
|
| 16-1 | 21F6-20220 | монтаж выключателя | 1 | ||
| 16-2 | 21M5-25000 | Переключатель | 1 | ||
| 16-21 | 21S1-31510 | Переключатель | 1 | ||
| 16-22 | 21E6-10600 | Вставка (harzard) | 1 | ||
| 16-3 | 21E6-10460 | Крышка | 2 | ||
| 17 | S035-061522 | Болт | 9 | ||
| 18 | S035-082022 | Болт | 5 | ||
| 19 | S035-082522 | Болт | 2 | ||
| 2 | 21HB-73010 | DISPLAY | 1 | ||
| 20 | S035-081522 | Болт | 1 | ||
| 21 | 310006540 | Переключатель сиденья | 1 | ||
| 22 | S132-06152V | SCREW-W/WASHER | 2 | ||
| 23 | 21E6-10460 | Крышка | 2 |
15P/15P-7
|
|
| 23 | 21E6-10460 | Крышка | 1 |
15P/15P-7
|
|
| 23 | 21E6-10460 | Крышка | 2 |
40T/40T-7
|
|
| 23 | 21E6-10460 | Крышка | 1 |
40T/40T-7
|
|
| 24 | 21M5-25000 | Переключатель | 1 |
40T/40T-7, OPT
|
|
| 25 | 21E6-10460 | Крышка | 1 |
15P/15P-7
|
|
| 25 | 21E6-10460 | Крышка | 1 |
40T/40T-7
|
|
| 25 | 21M6-00400 | Переключатель маячка | 1 |
15P/15P-7, OPT
|
|
| 25 | 21M6-00400 | Переключатель маячка | 1 |
40T/40T-7, OPT
|
|
| 26 | F23842010 | Строб лампа красная | 1 |
15P/15P-7, OPT
|
|
| 26 | 21HA-20320 | лампа маяк, красный | 1 |
15P/15P-7, OPT
|
|
| 26 | F23842010 | Строб лампа красная | 1 |
40T/40T-7, OPT
|
|
| 26 | 21HA-20320 | лампа маяк, красный | 1 |
40T/40T-7, OPT
|
|
| 26 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
15P/15P-7, OPT
|
|
| 26 | 21HA-20310 | лампа маяка, янтарь | 1 |
15P/15P-7, OPT
|
|
| 26 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
40T/40T-7, OPT
|
|
| 26 | 21HA-20310 | лампа маяка, янтарь | 1 |
40T/40T-7, OPT
|
|
| 26 | 21FG-10820 | Строб лампа синяя | 1 |
15P/15P-7, OPT
|
|
| 26 | 21HA-20330 | лампа маяк, синий | 1 |
15P/15P-7, OPT
|
|
| 26 | 21FG-10820 | Строб лампа синяя | 1 |
40T/40T-7, OPT
|
|
| 26 | 21HA-20330 | лампа маяк, синий | 1 |
40T/40T-7, OPT
|
|
| 26-1 | 21FG-10850 | Глобус красный | 1 |
RED,NOT SHOWN
|
|
| 26-1 | 21FG-10860 | Глобус янтарь | 1 |
AMBER,NOT SHOWN
|
|
| 26-1 | 21FG-10870 | Глобус синий | 1 |
BLUE,NOT SHOWN
|
|
| 27 | S681-190400 | Уплотнительная втулка | 1 |
15P/15P-7, OPT
|
|
| 27 | S681-190400 | Уплотнительная втулка | 1 |
40T/40T-7, OPT
|
|
| 28 | S203-041002 | Гайка | 3 |
15P/15P-7, OPT
|
|
| 28 | S203-041002 | Гайка | 3 |
40T/40T-7, OPT
|
|
| 29 | S411-040002 | Шайба пружинная | 3 |
15P/15P-7, OPT
|
|
| 29 | S411-040002 | Шайба пружинная | 3 |
40T/40T-7, OPT
|
|
| 3 | 21HB-78040 | ACCELERATOR ASSY | 1 | ||
| 4 | B51830010 | комбинированный переключатель | 1 | ||
| 5 | F12140020 | Уплотнительная втулка | 2 | ||
| 6 | 21FH-52010 | DC DC преобразователь | 1 |
15P/15P-7
|
|
| 6 | 21HB-72110 | DC DC преобразователь | 1 |
15P/15P-7
|
|
| 6 | 21FH-52010 | DC DC преобразователь | 1 |
40T/40T-7
|
|
| 6 | 21HB-72110 | DC DC преобразователь | 1 |
40T/40T-7
|
|
| 7 | 21HB-72030 | Блок предохранителей в сборе | 1 | ||
| 7-1 | 21HB-72040 | Крышка и пропуск | 1 | ||
| 7-2 | S841-101000 | предохранитель 10А | 15 | ||
| 8 | 21FD-30310 | зуммер назад | 1 |
15P/15P-7
|
|
| 8 | 21FD-30311 | зуммер назад (12) | 1 |
15P/15P-7
|
|
| 8 | 21FD-30312 | зуммер назад | 1 |
15P/15P-7
|
|
| 8 | 21FD-30310 | зуммер назад | 1 |
40T/40T-7
|
|
| 8 | 21FD-30311 | зуммер назад (12) | 1 |
40T/40T-7
|
|
| 8 | 21FD-30312 | зуммер назад | 1 |
40T/40T-7
|
|
| 9 | 21M8-00070 | Звуковой сигнал | 1 | ||
| N1 | 21HB-78010 | Панель управления в сборе | 1 |
15/15P-7
|
|
| N1 | 21HB-78011 | Панель управления в сборе | 1 |
15/15P-7
|
|
| N1 | 21HB-78010 | Панель управления в сборе | 1 |
40/40T-7
|
|
| N1 | 21HB-78011 | Панель управления в сборе | 1 |
40/40T-7
|
|
| N1-1 | 21HB-78020 | CONTROLLER | 1 |
15/40T-7,EN-1573
|
|
| N1-1 | 21HB-78110 | CONTROLLER | 1 |
15/40T-7,EN-1573
|
|
| N1-11 | 21HB-75991 | HARNESS-EXTENSION | 1 |
15/40T-7,EN-1573
|
|
| N1-2 | 21HB-78030 | аксессуар | 1 |
15/15P-7
|
|
| N1-2 | 21HB-78031 | аксессуар | 1 |
15/15P-7
|
|
| N1-2 | 21HB-78030 | аксессуар | 1 |
40/40T-7
|
|
| N1-2 | 21HB-78031 | аксессуар | 1 |
40/40T-7
|
|
| N1-3 | 21HB-78050 | BASE PLATE | 1 | ||
| N1-8 | 21HB-78100 | Кабель в сборе | 1 |
