OUTER PANEL 1 погрузчика электрического Hyundai 15P-7/40T-7
OUTER PANEL 1 погрузчика электрического Hyundai 15P-7/40T-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5020
Наименование:OUTER PANEL 1
Версия:2007. 5.31 REV.7E

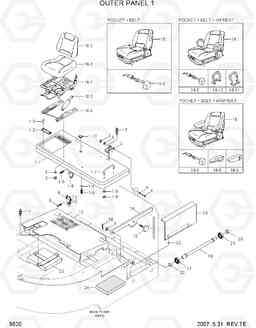

OUTER PANEL 1 15P-7/40T-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71HB-10012 | войлок крышка в сборе | 1 | ||
| 1-1 | 71HB-10212 | Крышка аккумуляторной батареи | 1 |
15P/15P-7
|
|
| 1-1 | 71HB-10213 | Крышка аккумуляторной батареи | 1 |
40T/40T-7
|
|
| 1-1 | 71HB-10212 | Крышка аккумуляторной батареи | 1 |
15P/15P-7
|
|
| 1-1 | 71HB-10213 | Крышка аккумуляторной батареи | 1 |
40T/40T-7
|
|
| 1-10 | S681-230800 | Уплотнительная втулка | 1 | ||
| 1-2 | 71FH-10181 | Скоба (хомут) | 1 | ||
| 1-3 | 9055000309 | RIVET | 2 | ||
| 1-4 | F12100190 | CUSHION | 2 | ||
| 1-5 | S131-05154V | SCREW-W/WASHER | 6 | ||
| 1-6 | 71HB-10220 | HOOK | 1 | ||
| 1-7 | 71FH-10140 | HANDLE | 1 | ||
| 1-8 | S275-080002 | Гайка самоблокирующаяся | 2 | ||
| 1-9 | S403-08200V | Плоская шайба | 4 | ||
| 10 | 71HB-10101 | этаж югу сборе | 1 |
15P/15P-7
|
|
| 10 | 71HB-10100 | этаж югу сборе | 1 |
40T/40T-7
|
|
| 10 | 71HB-10101 | этаж югу сборе | 1 |
40T/40T-7
|
|
| 10-1 | 71HB-10053 | пластина пол | 1 | ||
| 10-2 | 2636050800 | RUBBER-CUSHION | 1 | ||
| 10-3 | S132-06205V | SCREW-W/WASHER C/RD | 1 | ||
| 13 | 71HB-10092 | Крышка сторона | 1 | ||
| 14 | 71HB-10022 | Безопасность бар | 1 | ||
| 15 | 6600095600 | KNOB | 1 | ||
| 16 | 71FH-10510 | в сборе сиденья (ПКТ) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10511 | в сборе сиденья (ПКТ) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10510 | в сборе сиденья (ПКТ) | 1 |
40T/40T-7
|
|
| 16 | 71FH-10511 | в сборе сиденья (ПКТ) | 1 |
40T/40T-7
|
|
| 16 | 71FH-10520 | в сборе сиденья (ПКТ + BT) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10521 | в сборе сиденья (ПКТ + BT) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10520 | в сборе сиденья (ПКТ + BT) | 1 |
40T/40T-7
|
|
| 16 | 71FH-10521 | в сборе сиденья (ПКТ + BT) | 1 |
40T/40T-7
|
|
| 16 | 71FH-10530 | в сборе сиденья (ПКТ + BT + ч) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10531 | в сборе сиденья (ПКТ + BT + ч) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10530 | в сборе сиденья (ПКТ + BT + ч) | 1 |
40T/40T-7
|
|
| 16 | 71FH-10531 | в сборе сиденья (ПКТ + BT + ч) | 1 |
40T/40T-7
|
|
| 16 | 71FH-10540 | в сборе сиденья (ПКТ + BT + аг) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10541 | в сборе сиденья (ПКТ + BT + аг) | 1 |
15P/15P-7
|
|
| 16 | 71FH-10540 | в сборе сиденья (ПКТ + BT + аг) | 1 |
40T/40T-7
|
|
| 16 | 71FH-10541 | в сборе сиденья (ПКТ + BT + аг) | 1 |
40T/40T-7
|
|
| 16 | F12120300 | в сборе сиденья (ПКТ) | 1 |
NON SUSPENSION
|
|
| 16-1 | H31013-100 | Cusion в сборе | 1 |
15P/15P-7
|
|
| 16-1 | H31013-100C | подушка в сборе | 1 |
15P/15P-7
|
|
| 16-1 | H31013-100 | Cusion в сборе | 1 |
40T/40T-7
|
|
| 16-1 | H31013-100C | подушка в сборе | 1 |
40T/40T-7
|
|
| 16-10 | H31010-700 | хип сдержанность LH | 1 |
WITH HIP-REST
|
|
| 16-11 | H31015-700 | хип сдержанность RH | 1 |
WITH HIP-REST
|
|
| 16-2 | H31013-200 | Вернуться в сборе | 1 |
15P/15P-7
|
|
| 16-2 | H31013-200B | Вернуться в сборе | 1 |
15P/15P-7
|
|
| 16-2 | H31013-200 | Вернуться в сборе | 1 |
40T/40T-7
|
|
| 16-2 | H31013-200B | Вернуться в сборе | 1 |
40T/40T-7
|
|
| 16-3 | H31013-360 | Амортизатор в сборе | 1 | ||
| 16-4 | H31013-600 | слайд трек в сборе | 1 |
15P/15P-7
|
|
| 16-4 | H31013-600B | слайд трек в сборе | 1 |
15P/15P-7
|
|
| 16-4 | H31013-600 | слайд трек в сборе | 1 |
40T/40T-7
|
|
| 16-4 | H31013-600B | слайд трек в сборе | 1 |
40T/40T-7
|
|
| 16-5 | 89890-8A610 | ремень безопасности | 1 |
WITH BELT
|
|
| 16-7 | H31023-301 | SUSPENSION | 1 |
15P/15P-7
|
|
| 16-7 | H31023-301G | SUSPENSION | 1 |
15P/15P-7
|
|
| 16-7 | H31023-301 | SUSPENSION | 1 |
40T/40T-7
|
|
| 16-7 | H31023-301G | SUSPENSION | 1 |
40T/40T-7
|
|
| 16-8 | H31010-500 | ARM RESTRAINT-LH | 1 |
WITH ARM-REST
|
|
| 16-9 | H31015-500 | ARM RESTRAINT-RH | 1 |
WITH ARM-REST
|
|
| 16-A | 310006540 | Переключатель сиденья | 1 |
NOT SHOWN
|
|
| 16-B | B51800050 | Жгут сиденья | 1 |
NOT SHOWN
|
|
| 17 | S491-120652 | Палец | 1 | ||
| 18 | S461-320182 | Палец | 1 | ||
| 19 | 41FP-00590 | вал ролик | 3 | ||
| 2 | 71HB-10122 | HINGE | 2 | ||
| 20 | 41FP-00580 | Фланец | 6 | ||
| 21 | 9021051304 | Подшипник | 6 | ||
| 22 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 23 | 71HB-10230 | Крышка | 1 | ||
| 23 | 71HB-10230 | Крышка | 1 | ||
| 24 | 71HB-10240 | SPONGE | 1 | ||
| 24 | 71HB-10240 | SPONGE | 1 | ||
| 3 | S275-080002 | Гайка самоблокирующаяся | 6 | ||
| 4 | S017-08090V | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | S403-08200V | Плоская шайба | 8 | ||
| 6 | S403-12200V | Плоская шайба | 1 | ||
| 7 | S035-08252V | Болт | 4 | ||
| 7 | S035-08252V | Болт | 7 | ||
| 7 | S035-08252V | Болт | 4 | ||
| 7 | S035-08252V | Болт | 7 | ||
| 8 | 71HB-10080 | LATCH | 1 | ||
| 9 | S131-05102V | SCREW-W/WASHER C/RD | 2 |
