4-SPOOL HYD PIPING (TF-MAST) погрузчика электрического Hyundai 16/18/20B-9
4-SPOOL HYD PIPING (TF-MAST) погрузчика электрического Hyundai 16/18/20B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7290
Наименование:4-SPOOL HYD PIPING (TF-MAST)
Версия:2013. 12.31 REV.13M

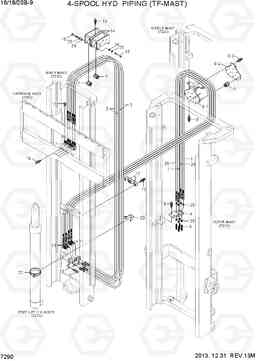

4-SPOOL HYD PIPING (TF-MAST) 16/18/20B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064037 | Шланг в сборе | 4 |
TF370,16B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TF370,16B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 4 |
TF370,18B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TF370,18B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 4 |
TF370,20B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TF370,20B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TF400,16B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TF400,16B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TF400,18B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TF400,18B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TF400,20B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TF400,20B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TF430,16B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TF430,16B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TF430,18B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TF430,18B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TF430,20B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TF430,20B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TF450,16B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TF450,16B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TF450,18B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TF450,18B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TF450,20B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TF450,20B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TF470,16B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TF470,16B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TF470,18B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TF470,18B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TF470,20B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TF470,20B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TF500,16B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TF500,16B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TF500,18B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TF500,18B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TF500,20B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TF500,20B-9
|
|
| 1 | X970-064062 | Шланг в сборе | 4 |
TF550,16B-9
|
|
| 1 | X970-064062 | Шланг в сборе | 2 |
TF550,16B-9
|
|
| 1 | X970-064062 | Шланг в сборе | 4 |
TF550,18B-9
|
|
| 1 | X970-064062 | Шланг в сборе | 2 |
TF550,18B-9
|
|
| 1 | X970-064062 | Шланг в сборе | 4 |
TF550,20B-9
|
|
| 1 | X970-064062 | Шланг в сборе | 2 |
TF550,20B-9
|
|
| 1 | X970-064070 | Шланг в сборе | 4 |
TF600,16B-9
|
|
| 1 | X970-064070 | Шланг в сборе | 2 |
TF600,16B-9
|
|
| 1 | X970-064070 | Шланг в сборе | 4 |
TF600,18B-9
|
|
| 1 | X970-064070 | Шланг в сборе | 2 |
TF600,18B-9
|
|
| 1 | X970-064070 | Шланг в сборе | 4 |
TF600,20B-9
|
|
| 1 | X970-064070 | Шланг в сборе | 2 |
TF600,20B-9
|
|
| 1 | X970-064078 | HOSE ASSY-ORFS,THD(0X0) | 4 |
TF650,16B-9
|
|
| 1 | X970-064078 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF650,16B-9
|
|
| 1 | X970-064078 | HOSE ASSY-ORFS,THD(0X0) | 4 |
TF650,18B-9
|
|
| 1 | X970-064078 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF650,18B-9
|
|
| 1 | X970-064078 | HOSE ASSY-ORFS,THD(0X0) | 4 |
TF650,20B-9
|
|
| 1 | X970-064078 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF650,20B-9
|
|
| 1 | X970-064086 | Шланг в сборе | 4 |
TF700,16B-9
|
|
| 1 | X970-064086 | Шланг в сборе | 2 |
TF700,16B-9
|
|
| 1 | X970-064086 | Шланг в сборе | 4 |
TF700,18B-9
|
|
| 1 | X970-064086 | Шланг в сборе | 2 |
TF700,18B-9
|
|
| 1 | X970-064086 | Шланг в сборе | 4 |
TF700,20B-9
|
|
| 1 | X970-064086 | Шланг в сборе | 2 |
TF700,20B-9
|
|
| 10 | 37FY-90401 | Кронштейн | 1 | ||
| 11 | 31HN-90500 | Штуцер 90 orfs | 4 | ||
| 12 | 33HN-90240 | Зажим | 2 | ||
| 13 | S035-063026 | Болт | 4 | ||
| 14 | 37FY-92100 | Кронштейн | 2 | ||
| 15 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 16 | S035-081526 | Болт | 4 | ||
| 17 | 31HA-10260 | локоть ва | 4 | ||
| 18 | S037-102526 | Болт | 4 | ||
| 19 | X710-100102 | Крышка | 4 | ||
| 2 | X970-064039 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF370
|
|
| 2 | X970-064041 | Шланг в сборе | 2 |
TF400
|
|
| 2 | X970-064043 | Шланг в сборе | 2 |
TF430
|
|
| 2 | X970-064044 | Шланг в сборе | 2 |
TF450
|
|
| 2 | X970-064046 | Шланг в сборе | 2 |
TF470
|
|
| 2 | X970-064048 | Шланг в сборе | 2 |
TF500
|
|
| 2 | X970-064051 | Шланг в сборе | 2 |
TF550
|
|
| 2 | X970-064055 | Шланг в сборе | 2 |
TF600
|
|
| 2 | X970-064059 | Шланг в сборе | 2 |
TF650
|
|
| 2 | X970-064063 | Шланг в сборе | 2 |
TF700
|
|
| 20 | 31FY-80910 | Зажим | 1 | ||
| 22 | S552-102370 | Зажим | 1 | ||
| 23 | S411-060006 | Шайба пружинная | 10 | ||
| 24 | S403-06200B | Плоская шайба | 10 | ||
| 25 | 31FG-80430 | Гайка | 8 | ||
| 26 | X970-064038 | Шланг в сборе | 2 |
TF370,16B-9
|
|
| 26 | X970-064038 | Шланг в сборе | 2 |
TF370,18B-9
|
|
| 26 | X970-064038 | Шланг в сборе | 2 |
TF370,20B-9
|
|
| 26 | X970-064042 | Шланг в сборе | 2 |
TF400,16B-9
|
|
| 26 | X970-064042 | Шланг в сборе | 2 |
TF400,18B-9
|
|
| 26 | X970-064042 | Шланг в сборе | 2 |
TF400,20B-9
|
|
| 26 | X970-064046 | Шланг в сборе | 2 |
TF430,16B-9
|
|
| 26 | X970-064046 | Шланг в сборе | 2 |
TF430,18B-9
|
|
| 26 | X970-064046 | Шланг в сборе | 2 |
TF430,20B-9
|
|
| 26 | X970-064050 | Шланг в сборе | 2 |
TF450,16B-9
|
|
| 26 | X970-064050 | Шланг в сборе | 2 |
TF450,18B-9
|
|
| 26 | X970-064050 | Шланг в сборе | 2 |
TF450,20B-9
|
|
| 26 | X970-064052 | Шланг в сборе | 2 |
TF470,16B-9
|
|
| 26 | X970-064052 | Шланг в сборе | 2 |
TF470,18B-9
|
|
| 26 | X970-064052 | Шланг в сборе | 2 |
TF470,20B-9
|
|
| 26 | X970-064056 | Шланг в сборе | 2 |
TF500,16B-9
|
|
| 26 | X970-064056 | Шланг в сборе | 2 |
TF500,18B-9
|
|
| 26 | X970-064056 | Шланг в сборе | 2 |
TF500,20B-9
|
|
| 26 | X970-064063 | Шланг в сборе | 2 |
TF550,16B-9
|
|
| 26 | X970-064063 | Шланг в сборе | 2 |
TF550,18B-9
|
|
| 26 | X970-064063 | Шланг в сборе | 2 |
TF550,20B-9
|
|
| 26 | X970-064071 | Шланг в сборе | 2 |
TF600,16B-9
|
|
| 26 | X970-064071 | Шланг в сборе | 2 |
TF600,18B-9
|
|
| 26 | X970-064071 | Шланг в сборе | 2 |
TF600,20B-9
|
|
| 26 | X970-064079 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF650,16B-9
|
|
| 26 | X970-064079 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF650,18B-9
|
|
| 26 | X970-064079 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF650,20B-9
|
|
| 26 | X970-064087 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF700,16B-9
|
|
| 26 | X970-064087 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF700,18B-9
|
|
| 26 | X970-064087 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF700,20B-9
|
|
| 3 | X970-064041 | Шланг в сборе | 2 |
TF370
|
|
| 3 | X970-064043 | Шланг в сборе | 2 |
TF400
|
|
| 3 | X970-064045 | Шланг в сборе | 2 |
TF430
|
|
| 3 | X970-064046 | Шланг в сборе | 2 |
TF450
|
|
| 3 | X970-064048 | Шланг в сборе | 2 |
TF470
|
|
| 3 | X970-064050 | Шланг в сборе | 2 |
TF500
|
|
| 3 | X970-064053 | Шланг в сборе | 2 |
TF550
|
|
| 3 | X970-064057 | Шланг в сборе | 2 |
TF600
|
|
| 3 | X970-064061 | Шланг в сборе | 2 |
TF650
|
|
| 3 | X970-064065 | Шланг в сборе | 2 |
TF700
|
|
| 4 | 37FY-90901 | Пластина | 1 | ||
| 5 | S035-082526 | Болт | 4 | ||
| 6 | 33B1-90200 | CONNECTOR-LONG | 4 | ||
| 7 | 38FY-90301 | Шланг шкив | 20 | ||
| 7-1 | S731-007012 | дю куст | 2 |
NOT SHOWN
|
|
| 8 | 33B1-91202 | Кронштейн | 1 |
16B-9
|
|
| 8 | 33B1-91203 | Кронштейн | 1 |
16B-9
|
|
| 8 | 33B1-91202 | Кронштейн | 1 |
18B-9
|
|
| 8 | 33B1-91203 | Кронштейн | 1 |
18B-9
|
|
| 8 | 33B1-91202 | Кронштейн | 1 |
20B-9
|
|
| 8 | 33B1-91203 | Кронштейн | 1 |
20B-9
|
|
| 8-1 | 33B1-91104 | Кронштейн | 1 |
16B-9
|
|
| 8-1 | 33B1-91105 | Кронштейн | 1 |
16B-9
|
|
| 8-1 | 33B1-91104 | Кронштейн | 1 |
18B-9
|
|
| 8-1 | 33B1-91105 | Кронштейн | 1 |
18B-9
|
|
| 8-1 | 33B1-91104 | Кронштейн | 1 |
20B-9
|
|
| 8-1 | 33B1-91105 | Кронштейн | 1 |
20B-9
|
|
| 8-2 | 33B1-91144 | Пластина | 1 | ||
| 8-3 | S035-082526 | Болт | 3 | ||
| 9 | S035-102526 | Болт | 2 |
