4-SPOOL HYD PIPING (VS-MAST) погрузчика электрического Hyundai 16/18/20B-9
4-SPOOL HYD PIPING (VS-MAST) погрузчика электрического Hyundai 16/18/20B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7390
Наименование:4-SPOOL HYD PIPING (VS-MAST)
Версия:2014. 4.30 REV.14D

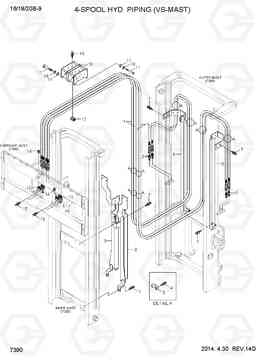

4-SPOOL HYD PIPING (VS-MAST) 16/18/20B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064070 | Шланг в сборе | 4 |
VS300
|
|
| 1 | X970-064076 | Шланг в сборе | 4 |
VS330
|
|
| 1 | X970-064080 | Шланг в сборе | 4 |
VS350
|
|
| 10 | 34FY-90121 | Кронштейн | 2 | ||
| 11 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 12 | 38FY-90301 | Шланг шкив | 10 | ||
| 13 | 31HA-10260 | локоть ва | 4 | ||
| 14 | X710-100102 | Крышка | 4 | ||
| 15 | S035-103526 | Болт | 4 | ||
| 16 | S035-081526 | Болт | 4 | ||
| 17 | S403-06200B | Плоская шайба | 10 | ||
| 18 | S411-060006 | Шайба пружинная | 10 | ||
| 2 | 31B1-80200 | Соединитель | 4 | ||
| 3 | 33HN-90240 | Зажим | 8 | ||
| 4 | S035-063026 | Болт | 16 | ||
| 5 | 32FY-91800 | направлять ва LH | 1 |
VS300
|
|
| 5 | 32FY-92800 | направлять ва LH | 1 |
VS330
|
|
| 5 | 32FY-93900 | Руководство ва RH | 1 |
VS350
|
|
| 6 | 32FY-91900 | Руководство ва RH | 1 |
VS300
|
|
| 6 | 32FY-92900 | Руководство ва RH | 1 |
VS330
|
|
| 6 | 32FY-93900 | Руководство ва RH | 1 |
VS350
|
|
| 7 | S037-082026 | Болт | 10 | ||
| 8 | 39FY-91201 | GUARD WA-LH | 1 |
VS300
|
|
| 8 | 39FY-92201 | GUARD WA-LH | 1 |
VS330
|
|
| 8 | 39FY-93201 | GUARD WA-LH | 1 |
VS350
|
|
| 9 | 39FY-91301 | GUARD WA-RH | 1 |
VS300
|
|
| 9 | 39FY-92301 | GUARD WA-RH | 1 |
VS330
|
|
| 9 | 39FY-93301 | GUARD WA-RH | 1 |
VS350
|
