DRIVE UNIT погрузчика электрического Hyundai 16/18/20B-7
DRIVE UNIT погрузчика электрического Hyundai 16/18/20B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:DRIVE UNIT
Версия:2012. 3.31 REV.12C

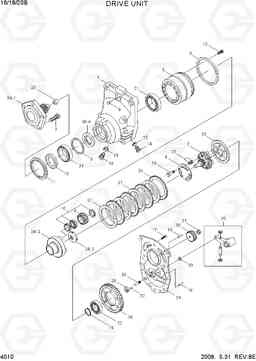

DRIVE UNIT 16/18/20B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 81FY-37100 | привод в сборе LH | 1 | ||
| * | 81FY-37200 | привод в сборе RH | 1 | ||
| 1 | ZGAP-00003 | Картер (корпус) | 1 | ||
| 10 | ZGAP-00012 | цилиндрическая R / подшипник | 3 | ||
| 11 | ZGAP-00013 | гамма-кольцо | 1 | ||
| 12 | ZGAP-00014 | TORX SOCKET HD SCREW | 10 | ||
| 13 | ZGAP-00015 | NILOS кольцо | 1 | ||
| 14 | ZGAP-00016 | Пробка магнитная | 2 | ||
| 15 | ZGAP-00017 | уплотнительное кольцо | 2 | ||
| 16 | ZGAP-00018 | Винт шестигранник | 6 | ||
| 17 | ZGAP-00019 | TORX SCREW | 8 | ||
| 18 | ZGAP-00020 | цилиндр контактный | 2 | ||
| 19 | ZGAP-00021 | Кольцо стопорное | 1 | ||
| 2 | ZGAP-00004 | CARRIER-IN/DISC | 1 | ||
| 20 | ZGAP-00022 | игла кольцо | 1 | ||
| 21 | ZGAP-00023 | Подшипник конический роликовый | 2 | ||
| 22 | ZGAP-00024 | шарикоподшипника | 1 | ||
| 23 | ZGAP-00025 | PRESSURE SPRING | 3 | ||
| 24 | ZGAP-00026 | HOUSING COVER | 1 | ||
| 25 | ZGAP-00027 | рычаг тормоза, в комплекте | 1 |
SB-I-2013-014.PDF
|
|
| 25-1 | ZGAP-00167 | PISTON RING | 1 |
SB-I-2013-014.PDF NOT SHOWN
|
|
| 25-2 | ZGAP-00168 | Палец | 1 |
SB-I-2013-014.PDF NOT SHOWN
|
|
| 25-3 | ZGAP-00169 | PROTECTION CAP | 1 |
SB-I-2013-014.PDF NOT SHOWN
|
|
| 26 | ZGAP-00028 | Диск сцепления, ведущий (фрикцион) | 4 | ||
| 27 | ZGAP-00029 | Диск сцепления, ведомый (фрикцион) | 3 | ||
| 28 | ZGAP-00030 | осевой подшипник | 1 | ||
| 29 | ZGAP-00031 | шайба | 1 | ||
| 3 | ZGAP-00005 | передача внутреннего | 1 | ||
| 30 | ZGAP-00032 | контактный давление ОТК | 1 | ||
| 31 | ZGAP-00033 | шайба ОТК | 1 | ||
| 32 | ZGAP-00034 | цилиндр контактный | 1 | ||
| 33 | ZGAP-00035 | Уплотнение вала | 1 | ||
| 34 | ZGAP-00036 | Водило планетарного редуктора | 1 | ||
| 34-4 | ZGAP-00040 | Уплотнение вала | 1 |
FOR A/S ZGAP-00082
|
|
| 34-4 | ZGAP-00082 | Уплотнение вала | 1 | ||
| 35 | ZGAP-00084 | Шестерня | 1 | ||
| 36 | ZGAP-00083 | SPUR GEAR | 1 | ||
| 37 | ZGAP-00085 | контргайка | 1 |
16/18/20B
|
|
| 4 | ZGAP-00006 | Шестерня планетарная (сателлит) | 3 | ||
| 5 | ZGAP-00007 | ОТК прокладка | 1 | ||
| 6 | ZGAP-00008 | palte крепления | 1 | ||
| 7 | ZGAP-00009 | Болт крепления колеса | 5 |
16B-7
|
|
| 7 | ZGAP-00096 | Болт крепления колеса | 5 |
16B-7
|
|
| 7 | ZGAP-00009 | Болт крепления колеса | 5 |
18B-7
|
|
| 7 | ZGAP-00096 | Болт крепления колеса | 5 |
18B-7
|
|
| 7 | ZGAP-00009 | Болт крепления колеса | 5 |
20B-7
|
|
| 7 | ZGAP-00096 | Болт крепления колеса | 5 |
20B-7
|
|
| 8 | ZGAP-00010 | фильтр сапуна | 1 | ||
| 9 | ZGAP-00011 | Фей кольцо | 1 | ||
| N34-1 | @ | WHEEL SHAFT | 1 | ||
| N34-2 | @ | PLANET CARRIER | 1 | ||
| N34-3 | @ | SLOTTED NUT | 1 |
