Каталог запчастей
-
Hyundai
-
16/18/20B-7
- 4-SPOOL HYDRAULIC PIPING (TF-MAST)

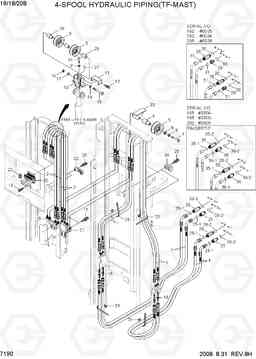

4-SPOOL HYDRAULIC PIPING (TF-MAST) погрузчика электрического Hyundai 16/18/20B-7
4-SPOOL HYDRAULIC PIPING (TF-MAST) погрузчика электрического Hyundai 16/18/20B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7190
Наименование:4-SPOOL HYDRAULIC PIPING (TF-MAST)
Версия:2009.12.31 REV.9M
4-SPOOL HYDRAULIC PIPING (TF-MAST) 16/18/20B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-044044 | Шланг в сборе | 4 |
TF370, 16B
|
|
| 1 | P910-044041 | Шланг в сборе | 4 |
TF370, 16B
|
|
| 1 | P910-043041 | Шланг в сборе | 4 |
TF370, 16B
|
|
| 1 | P910-044044 | Шланг в сборе | 4 |
TF370, 18B
|
|
| 1 | P910-044041 | Шланг в сборе | 4 |
TF370, 18B
|
|
| 1 | P910-043041 | Шланг в сборе | 4 |
TF370, 18B
|
|
| 1 | P910-044044 | Шланг в сборе | 4 |
TF370, 20B
|
|
| 1 | P910-044041 | Шланг в сборе | 4 |
TF370, 20B
|
|
| 1 | P910-043041 | Шланг в сборе | 4 |
TF370, 20B
|
|
| 1 | P910-044048 | Шланг в сборе | 4 |
TF400, 16B
|
|
| 1 | P910-044045 | Шланг в сборе | 4 |
TF400, 16B
|
|
| 1 | P910-043045 | Шланг в сборе | 4 |
TF400, 16B
|
|
| 1 | P910-044048 | Шланг в сборе | 4 |
TF400, 18B
|
|
| 1 | P910-044045 | Шланг в сборе | 4 |
TF400, 18B
|
|
| 1 | P910-043045 | Шланг в сборе | 4 |
TF400, 18B
|
|
| 1 | P910-044048 | Шланг в сборе | 4 |
TF400, 20B
|
|
| 1 | P910-044045 | Шланг в сборе | 4 |
TF400, 20B
|
|
| 1 | P910-043045 | Шланг в сборе | 4 |
TF400, 20B
|
|
| 1 | P910-044052 | Шланг в сборе | 4 |
TF430, 16B
|
|
| 1 | P910-044049 | Шланг в сборе | 4 |
TF430, 16B
|
|
| 1 | P910-043049 | Шланг в сборе | 4 |
TF430, 16B
|
|
| 1 | P910-044052 | Шланг в сборе | 4 |
TF430, 18B
|
|
| 1 | P910-044049 | Шланг в сборе | 4 |
TF430, 18B
|
|
| 1 | P910-043049 | Шланг в сборе | 4 |
TF430, 18B
|
|
| 1 | P910-044052 | Шланг в сборе | 4 |
TF430, 20B
|
|
| 1 | P910-044049 | Шланг в сборе | 4 |
TF430, 20B
|
|
| 1 | P910-043049 | Шланг в сборе | 4 |
TF430, 20B
|
|
| 1 | P910-044056 | Шланг в сборе | 4 |
TF450, 16B
|
|
| 1 | P910-044053 | Шланг в сборе | 4 |
TF450, 16B
|
|
| 1 | P910-043053 | Шланг в сборе | 4 |
TF450, 16B
|
|
| 1 | P910-044056 | Шланг в сборе | 4 |
TF450, 18B
|
|
| 1 | P910-044053 | Шланг в сборе | 4 |
TF450, 18B
|
|
| 1 | P910-043053 | Шланг в сборе | 4 |
TF450, 18B
|
|
| 1 | P910-044056 | Шланг в сборе | 4 |
TF450, 20B
|
|
| 1 | P910-044053 | Шланг в сборе | 4 |
TF450, 20B
|
|
| 1 | P910-043053 | Шланг в сборе | 4 |
TF450, 20B
|
|
| 1 | P910-044058 | Шланг в сборе | 4 |
TF470, 16B
|
|
| 1 | P910-044055 | Шланг в сборе | 4 |
TF470, 16B
|
|
| 1 | P910-043055 | Шланг в сборе | 4 |
TF470, 16B
|
|
| 1 | P910-044058 | Шланг в сборе | 4 |
TF470, 18B
|
|
| 1 | P910-044055 | Шланг в сборе | 4 |
TF470, 18B
|
|
| 1 | P910-043055 | Шланг в сборе | 4 |
TF470, 18B
|
|
| 1 | P910-044058 | Шланг в сборе | 4 |
TF470, 20B
|
|
| 1 | P910-044055 | Шланг в сборе | 4 |
TF470, 20B
|
|
| 1 | P910-043055 | Шланг в сборе | 4 |
TF470, 20B
|
|
| 1 | P910-044062 | Шланг в сборе | 4 |
TF500, 16B
|
|
| 1 | P910-044059 | Шланг в сборе | 4 |
TF500, 16B
|
|
| 1 | P910-043059 | Шланг в сборе | 4 |
TF500, 16B
|
|
| 1 | P910-044062 | Шланг в сборе | 4 |
TF500, 18B
|
|
| 1 | P910-044059 | Шланг в сборе | 4 |
TF500, 18B
|
|
| 1 | P910-043059 | Шланг в сборе | 4 |
TF500, 18B
|
|
| 1 | P910-044062 | Шланг в сборе | 4 |
TF500, 20B
|
|
| 1 | P910-044059 | Шланг в сборе | 4 |
TF500, 20B
|
|
| 1 | P910-043059 | Шланг в сборе | 4 |
TF500, 20B
|
|
| 1 | P910-044070 | Шланг в сборе | 4 |
TF550, 16B
|
|
| 1 | P910-044067 | Шланг в сборе | 4 |
TF550, 16B
|
|
| 1 | P910-043067 | Шланг в сборе | 4 |
TF550, 16B
|
|
| 1 | P910-044070 | Шланг в сборе | 4 |
TF550, 18B
|
|
| 1 | P910-044067 | Шланг в сборе | 4 |
TF550, 18B
|
|
| 1 | P910-043067 | Шланг в сборе | 4 |
TF550, 18B
|
|
| 1 | P910-044070 | Шланг в сборе | 4 |
TF550, 20B
|
|
| 1 | P910-044067 | Шланг в сборе | 4 |
TF550, 20B
|
|
| 1 | P910-043067 | Шланг в сборе | 4 |
TF550, 20B
|
|
| 1 | P910-044078 | Шланг в сборе | 4 |
TF600, 16B
|
|
| 1 | P910-044075 | Шланг в сборе | 4 |
TF600, 16B
|
|
| 1 | P910-043075 | Шланг в сборе | 4 |
TF600, 16B
|
|
| 1 | P910-044078 | Шланг в сборе | 4 |
TF600, 18B
|
|
| 1 | P910-044075 | Шланг в сборе | 4 |
TF600, 18B
|
|
| 1 | P910-043075 | Шланг в сборе | 4 |
TF600, 18B
|
|
| 1 | P910-044078 | Шланг в сборе | 4 |
TF600, 20B
|
|
| 1 | P910-044075 | Шланг в сборе | 4 |
TF600, 20B
|
|
| 1 | P910-043075 | Шланг в сборе | 4 |
TF600, 20B
|
|
| 1 | P910-044086 | Шланг в сборе | 4 |
TF650, 16B
|
|
| 1 | P910-044083 | Шланг в сборе | 4 |
TF650, 16B
|
|
| 1 | P910-043083 | Шланг в сборе | 4 |
TF650, 16B
|
|
| 1 | P910-044086 | Шланг в сборе | 4 |
TF650, 18B
|
|
| 1 | P910-044083 | Шланг в сборе | 4 |
TF650, 18B
|
|
| 1 | P910-043083 | Шланг в сборе | 4 |
TF650, 18B
|
|
| 1 | P910-044086 | Шланг в сборе | 4 |
TF650, 20B
|
|
| 1 | P910-044083 | Шланг в сборе | 4 |
TF650, 20B
|
|
| 1 | P910-043083 | Шланг в сборе | 4 |
TF650, 20B
|
|
| 1 | P910-044094 | Шланг в сборе | 4 |
TF700, 16B
|
|
| 1 | P910-044091 | Шланг в сборе | 4 |
TF700, 16B
|
|
| 1 | P910-043091 | Шланг в сборе | 4 |
TF700, 16B
|
|
| 1 | P910-044094 | Шланг в сборе | 4 |
TF700, 18B
|
|
| 1 | P910-044091 | Шланг в сборе | 4 |
TF700, 18B
|
|
| 1 | P910-043091 | Шланг в сборе | 4 |
TF700, 18B
|
|
| 1 | P910-044094 | Шланг в сборе | 4 |
TF700, 20B
|
|
| 1 | P910-044091 | Шланг в сборе | 4 |
TF700, 20B
|
|
| 1 | P910-043091 | Шланг в сборе | 4 |
TF700, 20B
|
|
| 10 | 33HA-90700 | Кронштейн | 1 |
16/18B
|
|
| 10 | 33HA-90800 | Кронштейн | 1 |
20B
|
|
| 10 | 33HA-90700 | Кронштейн | 1 |
20B
|
|
| 11 | 34FG-90270 | Крышка | 1 | ||
| 12 | S035-081526 | Болт | 4 | ||
| 13 | S037-102526 | Болт | 8 |
16/18B
|
|
| 13 | S037-102026 | Болт | 8 |
20B
|
|
| 13 | S037-102526 | Болт | 8 |
20B
|
|
| 14 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 15 | S017-101406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S275-10000B | Гайка самоблокирующаяся | 1 | ||
| 17 | S403-10200B | Плоская шайба | 1 | ||
| 18 | X540-120001 | Разъем ORFS | 4 | ||
| 19 | 33FY-90202 | Трубка | 1 |
16/18B
|
|
| 19 | 33FY-90201 | Трубка | 1 |
20B
|
|
| 19 | 33FY-90202 | Трубка | 1 |
20B
|
|
| 2 | P910-044034 | Шланг в сборе | 4 |
TF370, 16B
|
|
| 2 | P910-043034 | Шланг в сборе | 4 |
TF370, 16B
|
|
| 2 | P910-044034 | Шланг в сборе | 4 |
TF370, 18B
|
|
| 2 | P910-043034 | Шланг в сборе | 4 |
TF370, 18B
|
|
| 2 | P910-044035 | Шланг в сборе | 4 |
TF370, 20B
|
|
| 2 | P910-044034 | Шланг в сборе | 4 |
TF370, 20B
|
|
| 2 | P910-043034 | Шланг в сборе | 4 |
TF370, 20B
|
|
| 2 | P910-044036 | Шланг в сборе | 4 |
TF400, 16B
|
|
| 2 | P910-043036 | Шланг в сборе | 4 |
TF400, 16B
|
|
| 2 | P910-044036 | Шланг в сборе | 4 |
TF400, 18B
|
|
| 2 | P910-043036 | Шланг в сборе | 4 |
TF400, 18B
|
|
| 2 | P910-044037 | Шланг в сборе | 4 |
TF400, 20B
|
|
| 2 | P910-044036 | Шланг в сборе | 4 |
TF400, 20B
|
|
| 2 | P910-043036 | Шланг в сборе | 4 |
TF400, 20B
|
|
| 2 | P910-044038 | Шланг в сборе | 4 |
TF430, 16B
|
|
| 2 | P910-043038 | Шланг в сборе | 4 |
TF430, 16B
|
|
| 2 | P910-044038 | Шланг в сборе | 4 |
TF430, 18B
|
|
| 2 | P910-043038 | Шланг в сборе | 4 |
TF430, 18B
|
|
| 2 | P910-044039 | Шланг в сборе | 4 |
TF430, 20B
|
|
| 2 | P910-044038 | Шланг в сборе | 4 |
TF430, 20B
|
|
| 2 | P910-043038 | Шланг в сборе | 4 |
TF430, 20B
|
|
| 2 | P910-044039 | Шланг в сборе | 4 |
TF450, 16B
|
|
| 2 | P910-043039 | Шланг в сборе | 4 |
TF450, 16B
|
|
| 2 | P910-044039 | Шланг в сборе | 4 |
TF450, 18B
|
|
| 2 | P910-043039 | Шланг в сборе | 4 |
TF450, 18B
|
|
| 2 | P910-044040 | Шланг в сборе | 4 |
TF450, 20B
|
|
| 2 | P910-044039 | Шланг в сборе | 4 |
TF450, 20B
|
|
| 2 | P910-043039 | Шланг в сборе | 4 |
TF450, 20B
|
|
| 2 | P910-044041 | Шланг в сборе | 4 |
TF470, 16B
|
|
| 2 | P910-043041 | Шланг в сборе | 4 |
TF470, 16B
|
|
| 2 | P910-044041 | Шланг в сборе | 4 |
TF470, 18B
|
|
| 2 | P910-043041 | Шланг в сборе | 4 |
TF470, 18B
|
|
| 2 | P910-044042 | Шланг в сборе | 4 |
TF470, 20B
|
|
| 2 | P910-044041 | Шланг в сборе | 4 |
TF470, 20B
|
|
| 2 | P910-043041 | Шланг в сборе | 4 |
TF470, 20B
|
|
| 2 | P910-044043 | Шланг в сборе | 4 |
TF500, 16B
|
|
| 2 | P910-043043 | Шланг в сборе | 4 |
TF500, 16B
|
|
| 2 | P910-044043 | Шланг в сборе | 4 |
TF500, 18B
|
|
| 2 | P910-043043 | Шланг в сборе | 4 |
TF500, 18B
|
|
| 2 | P910-044044 | Шланг в сборе | 4 |
TF500, 20B
|
|
| 2 | P910-044043 | Шланг в сборе | 4 |
TF500, 20B
|
|
| 2 | P910-043043 | Шланг в сборе | 4 |
TF500, 20B
|
|
| 2 | P910-044046 | Шланг в сборе | 4 |
TF550, 16B
|
|
| 2 | P910-043046 | Шланг в сборе | 4 |
TF550, 16B
|
|
| 2 | P910-044046 | Шланг в сборе | 4 |
TF550, 18B
|
|
| 2 | P910-043046 | Шланг в сборе | 4 |
TF550, 18B
|
|
| 2 | P910-044047 | Шланг в сборе | 4 |
TF550, 20B
|
|
| 2 | P910-044046 | Шланг в сборе | 4 |
TF550, 20B
|
|
| 2 | P910-043046 | Шланг в сборе | 4 |
TF550, 20B
|
|
| 2 | P910-044050 | Шланг в сборе | 4 |
TF600, 16B
|
|
| 2 | P910-043050 | Шланг в сборе | 4 |
TF600, 16B
|
|
| 2 | P910-044050 | Шланг в сборе | 4 |
TF600, 18B
|
|
| 2 | P910-043050 | Шланг в сборе | 4 |
TF600, 18B
|
|
| 2 | P910-044051 | Шланг в сборе | 4 |
TF600, 20B
|
|
| 2 | P910-044050 | Шланг в сборе | 4 |
TF600, 20B
|
|
| 2 | P910-043050 | Шланг в сборе | 4 |
TF600, 20B
|
|
| 2 | P910-044054 | Шланг в сборе | 4 |
TF650, 16B
|
|
| 2 | P910-043054 | Шланг в сборе | 4 |
TF650, 16B
|
|
| 2 | P910-044054 | Шланг в сборе | 4 |
TF650, 18B
|
|
| 2 | P910-043054 | Шланг в сборе | 4 |
TF650, 18B
|
|
| 2 | P910-044055 | Шланг в сборе | 4 |
TF650, 20B
|
|
| 2 | P910-044054 | Шланг в сборе | 4 |
TF650, 20B
|
|
| 2 | P910-043054 | Шланг в сборе | 4 |
TF650, 20B
|
|
| 2 | P910-044058 | Шланг в сборе | 4 |
TF700, 16B
|
|
| 2 | P910-043058 | Шланг в сборе | 4 |
TF700, 16B
|
|
| 2 | P910-044058 | Шланг в сборе | 4 |
TF700, 18B
|
|
| 2 | P910-043058 | Шланг в сборе | 4 |
TF700, 18B
|
|
| 2 | P910-044059 | Шланг в сборе | 4 |
TF700, 20B
|
|
| 2 | P910-044058 | Шланг в сборе | 4 |
TF700, 20B
|
|
| 2 | P910-043058 | Шланг в сборе | 4 |
TF700, 20B
|
|
| 20 | 31HG-90130 | Колено 90 | 4 | ||
| 21 | 33FY-90301 | блок ва | 1 | ||
| 22 | X710-100102 | Крышка | 4 | ||
| 23 | S552-102370 | Зажим | 10 | ||
| 24 | 33FP-90200 | Зажим | 2 | ||
| 25 | S035-063526 | Болт | 8 | ||
| 26 | 34FG-90351 | контактный шланг шкив | 2 | ||
| 27 | S471-800162 | Палец | 1 | ||
| 28 | 33FY-90130 | Соединитель | 2 |
16B
|
|
| 28 | 31HG-90170 | Соединитель | 2 |
16B
|
|
| 28 | 33FY-90130 | Соединитель | 2 |
18B
|
|
| 28 | 31HG-90170 | Соединитель | 2 |
18B
|
|
| 28 | 33FY-90130 | Соединитель | 2 |
20B
|
|
| 28 | 31HG-90170 | Соединитель | 2 |
20B
|
|
| 28-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
16B
|
|
| 28-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
18B
|
|
| 28-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
20B
|
|
| 28-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
16B
|
|
| 28-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
18B
|
|
| 28-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
20B
|
|
| 29 | X511-106513 | Соединитель | 2 |
16B
|
|
| 29 | 31HG-90140 | Соединитель | 2 |
16B
|
|
| 29 | X511-106513 | Соединитель | 2 |
18B
|
|
| 29 | 31HG-90140 | Соединитель | 2 |
18B
|
|
| 29 | X511-106513 | Соединитель | 2 |
20B
|
|
| 29 | 31HG-90140 | Соединитель | 2 |
20B
|
|
| 29-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
16B
|
|
| 29-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
18B
|
|
| 29-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
20B
|
|
| 29-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
16B
|
|
| 29-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
18B
|
|
| 29-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
20B
|
|
| 3 | P933-044027 | Шланг в сборе | 2 |
16B
|
|
| 3 | P933-043027 | Шланг в сборе | 2 |
16B
|
|
| 3 | P933-044027 | Шланг в сборе | 2 |
18B
|
|
| 3 | P933-043027 | Шланг в сборе | 2 |
18B
|
|
| 3 | P933-044027 | Шланг в сборе | 2 |
20B
|
|
| 3 | P933-043027 | Шланг в сборе | 2 |
20B
|
|
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 |
16B
|
|
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 |
18B
|
|
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 |
20B
|
|
| 31 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 4 |
16B
|
|
| 31 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 4 |
18B
|
|
| 31 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 4 |
20B
|
|
| 32 | 33HH-90600 | Зажим | 1 |
16B
|
|
| 32 | 32FY-90900 | Зажим | 1 |
16B
|
|
| 32 | 33HH-90600 | Зажим | 1 |
18B
|
|
| 32 | 32FY-90900 | Зажим | 1 |
18B
|
|
| 32 | 33HH-90600 | Зажим | 1 |
20B
|
|
| 32 | 32FY-90900 | Зажим | 1 |
20B
|
|
| 33 | 61HH-18510 | GUARD | 2 | ||
| 34 | S411-100006 | Шайба пружинная | 1 | ||
| 35 | 33FY-90610 | Соединитель | 2 |
FINGERTIP, 16B
|
|
| 35 | 33FY-90610 | Соединитель | 2 |
FINGERTIP, 18B
|
|
| 35 | 33FY-90610 | Соединитель | 2 |
FINGERTIP, 20B
|
|
| 35-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
FINGERTIP
|
|
| 35-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
FINGERTIP
|
|
| 36 | 33FY-90620 | Соединитель | 2 |
FINGERTIP, 16B
|
|
| 36 | 33FY-90620 | Соединитель | 2 |
FINGERTIP, 18B
|
|
| 36 | 33FY-90620 | Соединитель | 2 |
FINGERTIP, 20B
|
|
| 36-1 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
FINGERTIP
|
|
| 36-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
FINGERTIP
|
|
| 4 | P933-044030 | Шланг в сборе | 2 |
16B
|
|
| 4 | P933-043030 | Шланг в сборе | 2 |
16B
|
|
| 4 | P933-044030 | Шланг в сборе | 2 |
18B
|
|
| 4 | P933-043030 | Шланг в сборе | 2 |
18B
|
|
| 4 | P933-044030 | Шланг в сборе | 2 |
20B
|
|
| 4 | P933-043030 | Шланг в сборе | 2 |
20B
|
|
| 5 | 33HH-90370 | Шланг шкив | 1 | ||
| 6 | 31FV-90130 | контактный шланг шкив | 2 | ||
| 7 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | S441-12000B | Шайба | 2 | ||
| 9 | S411-120006 | Шайба пружинная | 3 |
