Гидроразводка (гидросистема) погрузчика дизельного Hyundai 180D-7E
Гидроразводка (гидросистема) погрузчика дизельного Hyundai 180D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYDRAULIC PIPING
Версия:2013. 2.28 REV.13B

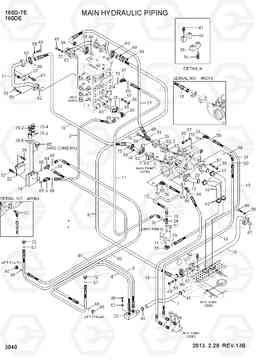

MAIN HYDRAULIC PIPING 180D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S109-100856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | P930-047020 | Шланг в сборе | 1 | ||
| 12 | P930-047013 | Шланг в сборе | 1 | ||
| 13 | P910-047021 | Шланг в сборе | 1 | ||
| 14 | 31HS-20131 | SUCTION HOSE | 2 | ||
| 14 | 31HS-20132 | SUCTION HOSE | 2 | ||
| 15 | P920-121012 | Шланг в сборе | 1 | ||
| 15 | P920-121011 | Шланг в сборе | 1 | ||
| 16 | P920-121015 | Шланг в сборе | 1 | ||
| 16 | P920-121014 | Шланг в сборе | 1 | ||
| 17 | P983-127426 | Шланг в сборе | 1 | ||
| 17 | P983-127428 | HOSE ASSY-ORFS,FLG(0X90) | 1 | ||
| 17 | P983-127427 | HOSE ASSY ORFS, FLG (0x90) | 1 | ||
| 17 | P983-127429 | HOSE ASSY-ORFS,FLG(0X90) | 1 | ||
| 18 | 31HS-20310 | шланг в сборе FLG (0x45) | 1 | ||
| 18 | 31HS-20311 | шланг в сборе FLG (0x45) | 1 | ||
| 19 | 31HS-20021 | Трубка | 1 | ||
| 19 | 31HS-20022 | Трубка | 1 | ||
| 2 | 35HS-09000 | Клапан обратный | 2 | ||
| 20 | 31HS-20121 | Трубка | 1 | ||
| 21 | 31HS-40020 | Трубка | 1 | ||
| 21 | 31HS-40021 | Трубка | 1 | ||
| 22 | 31HS-40031 | Трубка | 1 | ||
| 23 | 31FT-20341 | блок ва | 1 | ||
| 25 | 31HS-70200 | Корпус клапана | 1 | ||
| 26 | 31HS-20090 | Корпус клапана | 1 | ||
| 27 | 31L7-40260 | Зажим | 1 | ||
| 28 | 31HS-20030 | Кронштейн | 1 | ||
| 29 | S037-102026 | Болт | 2 | ||
| 3 | P920-167009 | Шланг в сборе | 1 | ||
| 30 | X530-110004 | Штуцер | 1 | ||
| 31 | 31LG-30100 | Колено 90 | 2 | ||
| 31 | 31LG-30100 | Колено 90 | 1 | ||
| 32 | 31HS-20470 | Пластина | 1 | ||
| 33 | 31FG-10020 | Колено 90 | 2 | ||
| 34 | X820-065151 | Тройник | 1 | ||
| 35 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 36 | X500-110019 | Разъем | 2 | ||
| 37 | X520-310001 | Штуцер 90 orfs | 1 | ||
| 38 | P174-160104 | фланец раскол | 2 | ||
| 39 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 4 | P603-121032 | шланг в сборе тыс | 1 | ||
| 40 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 42 | S572-730006 | Зажим | 8 | ||
| 42 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 43 | S572-450006 | Зажим | 4 | ||
| 43 | 35HG-20120 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 44 | 31L7-00240 | Зажим | 1 | ||
| 45 | X700-100105 | Заглушка | 2 | ||
| 46 | S109-100556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | S037-125526 | Болт | 4 | ||
| 48 | S017-120752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 49 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 5 | P603-121033 | шланг в сборе тыс | 1 | ||
| 50 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 52 | S037-102056 | Болт барашек / шестигранная шайба | 2 | ||
| 54 | S037-124026 | Болт | 4 | ||
| 55 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 56 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 57 | S411-120006 | Шайба пружинная | 18 | ||
| 58 | S411-100006 | Шайба пружинная | 32 | ||
| 59 | S411-140006 | Шайба пружинная | 4 | ||
| 6 | X530-110005 | Штуцер | 1 | ||
| 60 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 61 | Y172-005004 | O-RING(AN 계열) | 2 | ||
| 62 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 63 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 64 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 65 | S621-021001 | О кольцо | 2 | ||
| 66 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 67 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 68 | S621-018001 | О кольцо | 7 | ||
| 68 | S621-018001 | О кольцо | 2 | ||
| 69 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | P760-053052 | Шланг резиновый низкой | 1 | ||
| 70 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 71 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 72 | 31EM-22110 | подключите ПФ | 2 | ||
| 73 | 31HS-20301 | Трубка | 1 | ||
| 74 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 75 | S109-100756 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 79 | 31HS-20420 | вниз клапан управления | 1 | ||
| 79-2 | 31HS-20430 | Пробка (заглушка) | 4 | ||
| 79-2 | 31HS-20430 | Пробка (заглушка) | 1 | ||
| 79-2-2 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 79-3 | 31FT-05500 | клапан управления вниз | 2 | ||
| 79-4 | 31HS-20480 | Пробка (заглушка) | 1 | ||
| 79-5 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 8 | P700-201313 | шланг в сборе FLG (0x90) | 1 | ||
| 8 | P700-201312 | шланг в сборе FLG (0x90) | 1 | ||
| 80 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 81 | P913-127026 | Шланг в сборе | 1 | ||
| 82 | P933-127028 | Шланг в сборе | 1 | ||
| 84 | X820-165454 | Тройник | 1 | ||
| 85 | P220-310102 | Заглушка | 1 | ||
| 86 | 31LG-30090 | Штуцер -90 | 1 |
