TILT HYDRAULIC PIPING погрузчика дизельного Hyundai 180D-7E

Код подсистемы:3050

Наименование:TILT HYDRAULIC PIPING

Версия:2012.10.31 REV.12K

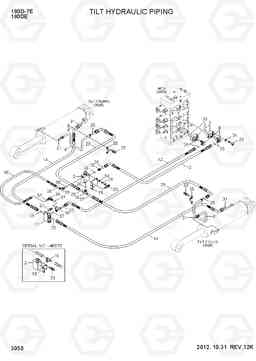

TILT HYDRAULIC PIPING 180D-7E

Поз.	Код	Наименование	Кол	Прим.
12	P920-127013	Шланг в сборе	1
12	P920-127012	Шланг в сборе	1
13	P920-127016	Шланг в сборе	1
14	P930-107015	Шланг в сборе	2
15	X500-110019	Разъем	1
15	X500-110004	Разъем	1
16	31HS-70520	Тройник б / тип, ORFS	1
16	31HS-70260	Тройник б / тип, ORFS	1
17	31HS-70251	тройник ва	1
18	31HS-70100	Кронштейн	1
18	31HS-70270	Кронштейн	1
2	35HS-06000	замок наклона клапан	1
2	35HS-06010	фиксации наклона клапан	1
20	S037-102026	Болт	8
20	S037-102026	Болт	6
21	S035-082026	Болт	2
23	S109-120406	Болт с шестигранной головкой (под шестигранник)	8
24	S411-120006	Шайба пружинная	8
25	S621-016001	О кольцо	10
26	S631-029004	Кольцо уплотнительное (О-кольцо)	3
26	S631-024004	Кольцо уплотнительное (О-кольцо)	2
29	P930-107013	Шланг в сборе	2
29	P930-107014	HOSE ASSY ORFS, THD (0x90)	2
3	31HS-70200	Корпус клапана	2
30	31FT-80080	Трубный зажим	2
31	S621-018001	О кольцо	4
31	S621-018001	О кольцо	5
33	Y171-024004	Кольцо уплотнительное (О-кольцо)	2
34	S411-100006	Шайба пружинная	2
35	S017-100756	Болт с шестигранной головкой (под шестигранник)	2
36	31N6-66060	Тест тройник	1
37	S631-011004	Кольцо уплотнительное (О-кольцо)	2
38	S621-011001	Кольцо уплотнительное (О-кольцо)	2
39	X520-110001	Штуцер 90 orfs	2
4	31HS-70032	наклона цилиндра трубы	1
40	P910-047004	HOSE ASSY ORFS, THD (0x0)	1
6	31HS-70012	наклона цилиндра трубы	1
8	X520-110018	Штуцер 90 orfs	2
