MAST PIPING(V-MAST) погрузчика дизельного Hyundai 180D-7E
MAST PIPING(V-MAST) погрузчика дизельного Hyundai 180D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7040
Наименование:MAST PIPING(V-MAST)
Версия:2012. 4.30 REV.12D

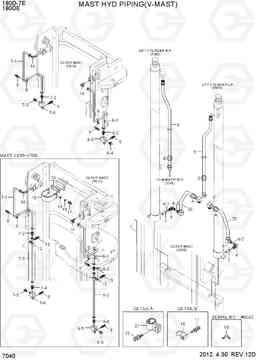

MAST PIPING(V-MAST) 180D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FT-80080 | Трубный зажим | 2 | ||
| 10 | S581-217000 | Трубный зажим | 2 | ||
| 11 | S035-102026 | Болт | 4 | ||
| 11 | S037-104526 | Болт | 2 | ||
| 12 | S543-080002 | Зажим трубки | 2 | ||
| 13 | S035-081526 | Болт | 2 | ||
| 14 | 31FT-80010 | ELBOW | 2 | ||
| 20 | 31HS-80010 | Трубка | 2 | ||
| 20-4 | S621-018001 | О кольцо | 1 |
NOT SHOWN
|
|
| 21 | 31Q4-50230 | зажим в сборе трубы | 4 | ||
| 22 | S037-123526 | Болт | 4 | ||
| 3 | 35HS-06500 | вниз предохранительный клапан | 1 | ||
| 4 | 33FT-80040 | Колено 90 | 2 | ||
| 4-1 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-2 | S621-018001 | О кольцо | 1 | ||
| 5 | 31HS-85010 | Трубка | 2 |
V300
|
|
| 5 | 31HS-87010 | Трубка | 2 |
V300
|
|
| 5 | 31HS-85020 | Трубка | 2 |
V330
|
|
| 5 | 31HS-87020 | Трубка | 2 |
V330
|
|
| 5 | 31HS-85030 | Трубка | 2 |
V350
|
|
| 5 | 31HS-87030 | Трубка | 2 |
V350
|
|
| 5 | 31HS-85040 | Трубка | 2 |
V400
|
|
| 5 | 31HS-87040 | Трубка | 2 |
V400
|
|
| 5 | 31HS-85050 | Трубка | 2 |
V450
|
|
| 5 | 31HS-87050 | Трубка | 2 |
V450
|
|
| 5 | 31HS-85060 | Трубка | 2 |
V500
|
|
| 5 | 31HS-87060 | Трубка | 2 |
V500
|
|
| 5 | 31HS-85070 | Трубка | 2 |
V550
|
|
| 5 | 31HS-87070 | Трубка | 2 |
V550
|
|
| 5 | 31HS-85080 | Трубка | 2 |
V600
|
|
| 5 | 31HS-87080 | Трубка | 2 |
V600
|
|
| 5 | 31HS-85090 | Трубка | 2 |
V650
|
|
| 5 | 31HS-87090 | Трубка | 2 |
V650
|
|
| 5 | 31HS-85100 | Трубка | 2 |
V700
|
|
| 5 | 31HS-87100 | Трубка | 2 |
V700
|
|
| 6 | 31HS-83011 | Трубка в сборе | 1 |
V300
|
|
| 6 | 31HS-83021 | Трубка в сборе | 1 |
V330
|
|
| 6 | 31HS-83031 | Трубка в сборе | 1 |
V350
|
|
| 6 | 31HS-83041 | Трубка в сборе | 1 |
V400
|
|
| 6 | 31HS-83051 | Трубка в сборе | 1 |
V450
|
|
| 6 | 31HS-83061 | Трубка в сборе | 1 |
V500
|
|
| 6 | 31HS-83071 | Трубка в сборе | 1 |
V550
|
|
| 6 | 31HS-83081 | Трубка в сборе | 1 |
V600
|
|
| 6 | 31HS-83091 | Трубка в сборе | 1 |
V650
|
|
| 6 | 31HS-83101 | Трубка в сборе | 1 |
V700
|
|
| 6-1 | 31HS-83111 | трубы LH | 1 |
V300
|
|
| 6-1 | 31HS-83121 | Трубка | 1 |
V330
|
|
| 6-1 | 31HS-83131 | Трубка | 1 |
V350
|
|
| 6-1 | 31HS-83111 | трубы LH | 1 | ||
| 6-2 | E131-0625 | Соединитель | 1 | ||
| 6-2 | 31FT-80040 | Соединитель | 1 | ||
| 6-3 | 31FT-80020 | Блок ва LH смазки | 1 | ||
| 6-3 | 31HS-84140 | Трубка | 1 |
V400
|
|
| 6-3 | 31HS-84141 | Трубка | 1 |
V400
|
|
| 6-3 | 31HS-84150 | Трубка | 1 |
V450
|
|
| 6-3 | 31HS-84151 | Трубка | 1 |
V450
|
|
| 6-3 | 31HS-84160 | Трубка | 1 |
V500
|
|
| 6-3 | 31HS-84161 | Трубка | 1 |
V500
|
|
| 6-3 | 31HS-84170 | Трубка | 1 |
V550
|
|
| 6-3 | 31HS-84171 | Трубка | 1 |
V550
|
|
| 6-3 | 31HS-84180 | Трубка | 1 |
V600
|
|
| 6-3 | 31HS-84181 | Трубка | 1 |
V600
|
|
| 6-3 | 31HS-84190 | Трубка | 1 |
V650
|
|
| 6-3 | 31HS-84191 | Трубка | 1 |
V650
|
|
| 6-3 | 31HS-84200 | Трубка | 1 |
V700
|
|
| 6-3 | 31HS-84201 | Трубка | 1 |
V700
|
|
| 6-4 | S651-810008 | Масленка | 1 | ||
| 6-4 | E131-0625 | Соединитель | 1 | ||
| 6-5 | 31FT-80020 | Блок ва LH смазки | 1 | ||
| 6-6 | S651-810008 | Масленка | 1 | ||
| 7 | 31HS-84011 | Трубка в сборе | 1 |
V300
|
|
| 7 | 31HS-84021 | Трубка в сборе | 1 |
V330
|
|
| 7 | 31HS-84031 | Трубка в сборе | 1 |
V350
|
|
| 7 | 31HS-84041 | Трубка в сборе | 1 |
V400
|
|
| 7 | 31HS-84051 | Трубка в сборе | 1 |
V450
|
|
| 7 | 31HS-84061 | Трубка в сборе | 1 |
V500
|
|
| 7 | 31HS-84071 | Трубка в сборе | 1 |
V550
|
|
| 7 | 31HS-84081 | Трубка в сборе | 1 |
V600
|
|
| 7 | 31HS-84091 | Трубка в сборе | 1 |
V650
|
|
| 7 | 31HS-84101 | Трубка в сборе | 1 |
V700
|
|
| 7-1 | 31HS-84111 | труба RH | 1 |
V300
|
|
| 7-1 | 31HS-84121 | Трубка | 1 |
V330
|
|
| 7-1 | 31HS-84131 | Трубка | 1 |
V350
|
|
| 7-1 | 31HS-84111 | труба RH | 1 | ||
| 7-2 | E131-0625 | Соединитель | 1 | ||
| 7-2 | 31FT-80040 | Соединитель | 1 | ||
| 7-3 | 31FT-80030 | Блок ва RH смазки | 1 | ||
| 7-3 | 31HS-84140 | Трубка | 1 |
V400
|
|
| 7-3 | 31HS-84141 | Трубка | 1 |
V400
|
|
| 7-3 | 31HS-84150 | Трубка | 1 |
V450
|
|
| 7-3 | 31HS-84151 | Трубка | 1 |
V450
|
|
| 7-3 | 31HS-84160 | Трубка | 1 |
V500
|
|
| 7-3 | 31HS-84161 | Трубка | 1 |
V500
|
|
| 7-3 | 31HS-84170 | Трубка | 1 |
V550
|
|
| 7-3 | 31HS-84171 | Трубка | 1 |
V550
|
|
| 7-3 | 31HS-84180 | Трубка | 1 |
V600
|
|
| 7-3 | 31HS-84181 | Трубка | 1 |
V600
|
|
| 7-3 | 31HS-84190 | Трубка | 1 |
V650
|
|
| 7-3 | 31HS-84191 | Трубка | 1 |
V650
|
|
| 7-3 | 31HS-84200 | Трубка | 1 |
V700
|
|
| 7-3 | 31HS-84201 | Трубка | 1 |
V700
|
|
| 7-4 | S651-810008 | Масленка | 1 | ||
| 7-4 | E131-0625 | Соединитель | 1 | ||
| 7-5 | 31FT-80030 | Блок ва RH смазки | 1 | ||
| 7-6 | S651-810008 | Масленка | 1 | ||
| 8 | S543-080002 | Зажим трубки | 2 | ||
| 9 | S035-081526 | Болт | 4 |
