Каталог запчастей
-
Hyundai
-
180D-7E
- MAST HYD PIPING (TS-MAST)
MAST HYD PIPING (TS-MAST) погрузчика дизельного Hyundai 180D-7E
MAST HYD PIPING (TS-MAST) погрузчика дизельного Hyundai 180D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7240
Наименование:MAST HYD PIPING (TS-MAST)
Версия:2013. 8.31 REV.13H

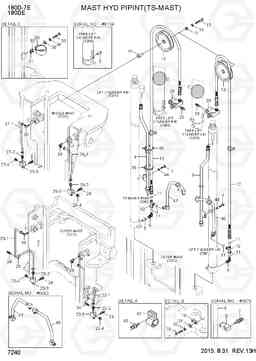

MAST HYD PIPING (TS-MAST) 180D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | X840-545454 | Переходник | 2 | ||
| 11 | S621-018001 | О кольцо | 6 | ||
| 12 | P910-127071 | Шланг в сборе | 2 |
TS450
|
|
| 12 | P910-126071 | Шланг в сборе | 2 |
TS450
|
|
| 12 | P910-126073 | Шланг в сборе | 2 |
TS460
|
|
| 12 | P910-127084 | Шланг в сборе | 2 |
TS500
|
|
| 12 | P910-126084 | Шланг в сборе | 2 |
TS500
|
|
| 12 | P910-127091 | Шланг в сборе | 2 |
TS550
|
|
| 12 | P910-126091 | Шланг в сборе | 2 |
TS550
|
|
| 12 | P910-127097 | Шланг в сборе | 2 |
TS600
|
|
| 12 | P910-126097 | Шланг в сборе | 2 |
TS600
|
|
| 12 | P910-127104 | Шланг в сборе | 2 |
TS650
|
|
| 12 | P910-126104 | Шланг в сборе | 2 |
TS650
|
|
| 12 | P910-127110 | Шланг в сборе | 2 |
TS700
|
|
| 12 | P910-126110 | Шланг в сборе | 2 |
TS700
|
|
| 12 | P910-126077 | Шланг в сборе | 2 |
TS496
|
|
| 12 | P910-126077 | Шланг в сборе | 2 |
TS496
|
|
| 12 | P910-126083 | Шланг в сборе | 2 |
TS538
|
|
| 13 | 33FV-80451 | Шланг шкив | 2 | ||
| 14 | 33HD-80170 | Палец | 2 | ||
| 15 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S411-120006 | Шайба пружинная | 2 | ||
| 17 | S441-120006 | Шайба | 2 | ||
| 18 | 33FT-80021 | Зажим | 2 | ||
| 19 | S015-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | S411-080006 | Шайба пружинная | 4 | ||
| 21 | S403-081006 | Плоская шайба | 4 | ||
| 22 | 33HS-83011 | Трубка в сборе | 1 |
TS450
|
|
| 22 | 33HS-83012 | Трубка в сборе | 1 |
TS450
|
|
| 22 | 33HS-83011 | Трубка в сборе | 1 |
TS460
|
|
| 22 | 33HS-83012 | Трубка в сборе | 1 |
TS460
|
|
| 22 | 33HS-83021 | Трубка в сборе | 1 |
TS500
|
|
| 22 | 33HS-83022 | Трубка в сборе | 1 |
TS500
|
|
| 22 | 33HS-83031 | Трубка в сборе | 1 |
TS550
|
|
| 22 | 33HS-83032 | Трубка в сборе | 1 |
TS550
|
|
| 22 | 33HS-83041 | Трубка в сборе | 1 |
TS600
|
|
| 22 | 33HS-83042 | Трубка в сборе | 1 |
TS600
|
|
| 22 | 33HS-83051 | Трубка в сборе | 1 |
TS650
|
|
| 22 | 33HS-83052 | Трубка в сборе | 1 |
TS650
|
|
| 22 | 33HS-83061 | Трубка в сборе | 1 |
TS700
|
|
| 22 | 33HS-83062 | Трубка в сборе | 1 |
TS700
|
|
| 22 | 33HS-83070 | Трубка в сборе | 1 |
TS496
|
|
| 22 | 33HS-83071 | Трубка в сборе | 1 |
TS496
|
|
| 22 | 33HS-83080 | Трубка в сборе | 1 |
TS538
|
|
| 22-1 | 33HS-83111 | трубы LH | 1 |
TS450
|
|
| 22-1 | 33HS-83112 | трубы LH | 1 |
TS450
|
|
| 22-1 | 33HS-83121 | Трубка | 1 |
TS500
|
|
| 22-1 | 33HS-83122 | Трубка | 1 |
TS500
|
|
| 22-1 | 33HS-83131 | Трубка | 1 |
TS550
|
|
| 22-1 | 33HS-83132 | Трубка | 1 |
TS550
|
|
| 22-1 | 33HS-83141 | Трубка | 1 |
TS600
|
|
| 22-1 | 33HS-83142 | Трубка | 1 |
TS600
|
|
| 22-1 | 33HS-83151 | Трубка | 1 |
TS650
|
|
| 22-1 | 33HS-83152 | Трубка | 1 |
TS650
|
|
| 22-1 | 33HS-83161 | Трубка | 1 |
TS700
|
|
| 22-1 | 33HS-83162 | Трубка | 1 |
TS700
|
|
| 22-1 | 33HS-83171 | Трубка | 1 |
TS496
|
|
| 22-1 | 33HS-83180 | трубы LH | 1 |
TS538
|
|
| 22-2 | E131-0625 | Соединитель | 1 | ||
| 22-3 | 31FT-80020 | Блок ва LH смазки | 1 | ||
| 22-4 | S651-810008 | Масленка | 1 | ||
| 23 | 33HS-84011 | Трубка в сборе | 1 |
TS450
|
|
| 23 | 33HS-84012 | Трубка в сборе | 1 |
TS450
|
|
| 23 | 33HS-84011 | Трубка в сборе | 1 |
TS460
|
|
| 23 | 33HS-84012 | Трубка в сборе | 1 |
TS460
|
|
| 23 | 33HS-84021 | Трубка в сборе | 1 |
TS500
|
|
| 23 | 33HS-84022 | Трубка в сборе | 1 |
TS500
|
|
| 23 | 33HS-84031 | Трубка в сборе | 1 |
TS550
|
|
| 23 | 33HS-84032 | Трубка в сборе | 1 |
TS550
|
|
| 23 | 33HS-84041 | Трубка в сборе | 1 |
TS600
|
|
| 23 | 33HS-84042 | Трубка в сборе | 1 |
TS600
|
|
| 23 | 33HS-84051 | Трубка в сборе | 1 |
TS650
|
|
| 23 | 33HS-84052 | Трубка в сборе | 1 |
TS650
|
|
| 23 | 33HS-84061 | Трубка в сборе | 1 |
TS700
|
|
| 23 | 33HS-84062 | Трубка в сборе | 1 |
TS700
|
|
| 23 | 33HS-84070 | Трубка в сборе | 1 |
TS460
|
|
| 23 | 33HS-84071 | Трубка в сборе | 1 |
TS460
|
|
| 23 | 33HS-84080 | Трубка в сборе | 1 |
TS538
|
|
| 23-1 | 33HS-84111 | труба RH | 1 |
TS450
|
|
| 23-1 | 33HS-84112 | труба RH | 1 |
TS450
|
|
| 23-1 | 33HS-84121 | Трубка | 1 |
TS500
|
|
| 23-1 | 33HS-84122 | Трубка | 1 |
TS500
|
|
| 23-1 | 33HS-84131 | Трубка | 1 |
TS550
|
|
| 23-1 | 33HS-84132 | Трубка | 1 |
TS550
|
|
| 23-1 | 33HS-84141 | Трубка | 1 |
TS600
|
|
| 23-1 | 33HS-84142 | Трубка | 1 |
TS600
|
|
| 23-1 | 33HS-84151 | Трубка | 1 |
TS650
|
|
| 23-1 | 33HS-84152 | Трубка | 1 |
TS650
|
|
| 23-1 | 33HS-84161 | Трубка | 1 |
TS700
|
|
| 23-1 | 33HS-84162 | Трубка | 1 |
TS700
|
|
| 23-1 | 33HS-84070 | Трубка в сборе | 1 |
TS496
|
|
| 23-1 | 33HS-84071 | Трубка в сборе | 1 |
TS496
|
|
| 23-1 | 33HS-84180 | труба RH | 1 |
TS538
|
|
| 23-2 | E131-0625 | Соединитель | 1 | ||
| 23-3 | 31FT-80030 | Блок ва RH смазки | 1 | ||
| 23-4 | S651-810008 | Масленка | 1 | ||
| 24 | S035-081526 | Болт | 6 | ||
| 25 | S543-080002 | Зажим трубки | 2 | ||
| 26 | 33HS-85011 | Трубка в сборе | 1 |
TS450
|
|
| 26 | 33HS-85012 | Трубка в сборе | 1 |
TS450
|
|
| 26 | 33HS-85021 | Трубка в сборе | 1 |
TS500
|
|
| 26 | 33HS-85022 | Трубка в сборе | 1 |
TS500
|
|
| 26 | 33HS-85031 | Трубка в сборе | 1 |
TS550
|
|
| 26 | 33HS-85032 | Трубка в сборе | 1 |
TS550
|
|
| 26 | 33HS-85041 | Трубка в сборе | 1 |
TS600
|
|
| 26 | 33HS-85042 | Трубка в сборе | 1 |
TS600
|
|
| 26 | 33HS-85051 | Трубка в сборе | 1 |
TS650
|
|
| 26 | 33HS-85052 | Трубка в сборе | 1 |
TS650
|
|
| 26 | 33HS-85061 | Трубка в сборе | 1 |
TS700
|
|
| 26 | 33HS-85062 | Трубка в сборе | 1 |
TS700
|
|
| 26 | 33HS-85070 | Трубка в сборе | 1 |
TS496
|
|
| 26 | 33HS-85071 | Трубка в сборе | 1 |
TS496
|
|
| 26 | 33HS-85080 | Трубка в сборе | 1 |
TS538
|
|
| 26-1 | 33HS-85111 | трубы LH | 1 |
TS450
|
|
| 26-1 | 33HS-85112 | трубы LH | 1 |
TS450
|
|
| 26-1 | 33HS-85121 | Трубка | 1 |
TS500
|
|
| 26-1 | 33HS-85122 | Трубка | 1 |
TS500
|
|
| 26-1 | 33HS-85131 | Трубка | 1 |
TS550
|
|
| 26-1 | 33HS-85132 | Трубка | 1 |
TS550
|
|
| 26-1 | 33HS-85141 | Трубка | 1 |
TS600
|
|
| 26-1 | 33HS-85142 | Трубка | 1 |
TS600
|
|
| 26-1 | 33HS-85151 | Трубка | 1 |
TS650
|
|
| 26-1 | 33HS-85152 | Трубка | 1 |
TS650
|
|
| 26-1 | 33HS-85161 | Трубка | 1 |
TS700
|
|
| 26-1 | 33HS-85162 | Трубка | 1 |
TS700
|
|
| 26-1 | 33HS-85171 | Трубка | 1 |
TS496
|
|
| 26-1 | 33HS-85180 | трубы LH | 1 |
TS538
|
|
| 26-2 | E131-0625 | Соединитель | 1 | ||
| 26-3 | 31HS-80021 | Блок ва, смазки | 1 | ||
| 26-4 | S653-810008 | Масленка | 1 | ||
| 27 | 33HS-86011 | Трубка в сборе | 1 |
TS450
|
|
| 27 | 33HS-86012 | Трубка в сборе | 1 |
TS450
|
|
| 27 | 33HS-86021 | Трубка в сборе | 1 |
TS500
|
|
| 27 | 33HS-86022 | Трубка в сборе | 1 |
TS500
|
|
| 27 | 33HS-86031 | Трубка в сборе | 1 |
TS550
|
|
| 27 | 33HS-86032 | Трубка в сборе | 1 |
TS550
|
|
| 27 | 33HS-86041 | Трубка в сборе | 1 |
TS600
|
|
| 27 | 33HS-86042 | Трубка в сборе | 1 |
TS600
|
|
| 27 | 33HS-86051 | Трубка в сборе | 1 |
TS650
|
|
| 27 | 33HS-86052 | Трубка в сборе | 1 |
TS650
|
|
| 27 | 33HS-86061 | Трубка в сборе | 1 |
TS700
|
|
| 27 | 33HS-86062 | Трубка в сборе | 1 |
TS700
|
|
| 27 | 33HS-86070 | Трубка в сборе | 1 |
TS496
|
|
| 27 | 33HS-86071 | Трубка в сборе | 1 |
TS496
|
|
| 27 | 33HS-86080 | Трубка в сборе | 1 |
TS538
|
|
| 27-1 | 33HS-86111 | труба RH | 1 |
TS450
|
|
| 27-1 | 33HS-86112 | труба RH | 1 |
TS450
|
|
| 27-1 | 33HS-86121 | Трубка | 1 |
TS500
|
|
| 27-1 | 33HS-86122 | Трубка | 1 |
TS500
|
|
| 27-1 | 33HS-86131 | Трубка | 1 |
TS550
|
|
| 27-1 | 33HS-86132 | Трубка | 1 |
TS550
|
|
| 27-1 | 33HS-86151 | Трубка | 1 |
TS600
|
|
| 27-1 | 33HS-86152 | Трубка | 1 |
TS600
|
|
| 27-1 | 33HS-86151 | Трубка | 1 |
TS650
|
|
| 27-1 | 33HS-86152 | Трубка | 1 |
TS650
|
|
| 27-1 | 33HS-86161 | Трубка | 1 |
TS700
|
|
| 27-1 | 33HS-86162 | Трубка | 1 |
TS700
|
|
| 27-1 | 33HS-86171 | Трубка | 1 |
TS496
|
|
| 27-1 | 33HS-86180 | Трубка в сборе | 1 |
TS538
|
|
| 27-2 | E131-0625 | Соединитель | 1 | ||
| 27-3 | 31HS-80021 | Блок ва, смазки | 1 | ||
| 27-4 | S653-810008 | Масленка | 1 | ||
| 28 | 33HS-80022 | Разъем ва | 2 | ||
| 28 | 33HS-80023 | Разъем ва | 2 | ||
| 28 | 33HS-81020 | Разъем ва | 2 | ||
| 28 | 33HS-81021 | Разъем ва | 2 | ||
| 29 | S035-083026 | Болт | 4 | ||
| 30 | 33HS-80900 | Зажим ва цил | 2 | ||
| 30 | 33HS-80901 | Зажим ва цил | 2 | ||
| 30 | 33HS-80800 | Зажим ва цил | 2 | ||
| 30 | 33HS-80801 | Зажим ва цил | 2 | ||
| 30 | 33HS-80802 | Зажим ва цил | 2 | ||
| 31 | 33HS-80080 | Прокладка | 2 | ||
| 31 | 33HS-80081 | Прокладка | 2 | ||
| 31 | 33HS-80082 | Прокладка | 2 | ||
| 32 | 33HS-80090 | Прокладка | 4 | ||
| 32 | 33HS-80091 | Прокладка | 4 | ||
| 32 | 33HS-80092 | Прокладка | 4 | ||
| 33 | S017-141206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S017-141106 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | S411-140006 | Шайба пружинная | 4 | ||
| 35 | S441-140006 | Шайба | 4 | ||
| 36 | S552-050203 | Зажим | 4 | ||
| 39 | 31FT-80010 | ELBOW | 4 | ||
| 40 | 33HS-80710 | трубы w.a LH | 1 | ||
| 40 | 33HS-80711 | трубы w.a LH | 1 | ||
| 40 | 33HS-80712 | трубы w.a LH | 1 | ||
| 41 | 33HS-80720 | трубы w.a RH | 1 | ||
| 41 | 33HS-80721 | трубы w.a RH | 1 | ||
| 41 | 33HS-80722 | трубы w.a RH | 1 | ||
| 42 | 31Q4-50230 | зажим в сборе трубы | 4 | ||
| 43 | S037-123526 | Болт | 4 | ||
| 44 | S441-100006 | Шайба | 4 | ||
| 5 | 35HS-06500 | вниз предохранительный клапан | 2 | ||
| 5 | 35HS-06500 | вниз предохранительный клапан | 1 | ||
| 6 | 33FT-80040 | Колено 90 | 2 | ||
| 6 | 33FT-80090 | Колено 90 | 2 | ||
| 7 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | S581-217000 | Трубный зажим | 2 | ||
| 9 | 31FT-85200 | ва в обратном трубопроводе | 2 |
TS450
|
|
| 9 | 33HS-87010 | Трубка | 2 |
TS450
|
|
| 9 | 33HS-87110 | Трубка | 2 |
TS450
|
|
| 9 | 31FT-85200 | ва в обратном трубопроводе | 2 |
TS460
|
|
| 9 | 33HS-87010 | Трубка | 2 |
TS460
|
|
| 9 | 33HS-87110 | Трубка | 2 |
TS460
|
|
| 9 | 31FT-85210 | ва в обратном трубопроводе | 2 |
TS500
|
|
| 9 | 33HS-87020 | Трубка | 2 |
TS500
|
|
| 9 | 33HS-87120 | Трубка | 2 |
TS500
|
|
| 9 | 31FT-85230 | ва в обратном трубопроводе | 2 |
TS550
|
|
| 9 | 33HS-87030 | Трубка | 2 |
TS550
|
|
| 9 | 33HS-87130 | Трубка | 2 |
TS550
|
|
| 9 | 31FT-85240 | ва в обратном трубопроводе | 2 |
TS600
|
|
| 9 | 33HS-87040 | Трубка | 2 |
TS600
|
|
| 9 | 33HS-87140 | Трубка | 2 |
TS600
|
|
| 9 | 31FT-85250 | ва в обратном трубопроводе | 2 |
TS650
|
|
| 9 | 33HS-87050 | Трубка | 2 |
TS650
|
|
| 9 | 33HS-87150 | Трубка | 2 |
TS650
|
|
| 9 | 31FT-85080 | ва в обратном трубопроводе | 2 |
TS700
|
|
| 9 | 33HS-87060 | Трубка | 2 |
TS700
|
|
| 9 | 33HS-87160 | Трубка | 2 |
TS700
|
|
| 9 | 31FT-85300 | ва в обратном трубопроводе | 2 |
TS496
|
|
| 9 | 31FT-85300 | ва в обратном трубопроводе | 2 |
TS496
|
|
| 9 | 33HS-87070 | Трубка | 2 |
TS496
|
|
| 9 | 33HS-87170 | Трубка | 2 |
TS496
|
|
| 9 | 33HS-87180 | Трубка | 2 |
TS538
|
|
| N28 | 33HS-80021 | Разъем ва | 2 |
