5-SPOOL HYD PIPING 2(TS-MAST, F/P 120D) погрузчика дизельного Hyundai 180D-7E
5-SPOOL HYD PIPING 2(TS-MAST, F/P 120D) погрузчика дизельного Hyundai 180D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7291
Наименование:5-SPOOL HYD PIPING 2(TS-MAST, F/P 120D)
Версия:2011. 7.31 REV.11G

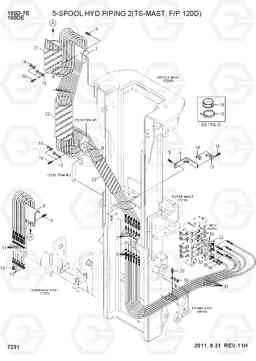

5-SPOOL HYD PIPING 2(TS-MAST, F/P 120D) 180D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | 5-SPOOL PIPING GRP | 1 | ||
| 1 | P910-086102 | Шланг в сборе | 6 | ||
| 1 | P910-086118 | Шланг в сборе | 6 | ||
| 1 | P910-086128 | Шланг в сборе | 6 | ||
| 1 | P910-086138 | Шланг в сборе | 6 | ||
| 1 | P910-086148 | Шланг в сборе | 6 | ||
| 1 | P910-086158 | Шланг в сборе | 6 | ||
| 1 | P910-086111 | Шланг в сборе | 6 | ||
| 1 | P910-086104 | Шланг в сборе | 6 | ||
| 10 | 31HS-80220 | Соединитель | 6 | ||
| 11 | 31HV-80230 | Гайка | 6 | ||
| 12 | X710-100104 | Крышка | 2 | ||
| 13 | 31HV-90051 | Зажим | 10 | ||
| 14 | 31HV-90061 | Зажим | 1 | ||
| 15 | S035-084026 | Болт | 6 | ||
| 16 | S035-087526 | Болт барашек / шестигранная шайба | 8 | ||
| 17 | S520-070000 | Зажим | 4 | ||
| 18 | S690-060100 | Уплотнительная втулка | 4 | ||
| 19 | S552-102370 | Зажим | 2 | ||
| 2 | 31HS-80210 | Соединитель | 6 | ||
| 21 | P753-200027 | Защитная крышка шланг | 1 | ||
| 21 | P753-200029 | Защитная крышка шланг | 1 | ||
| 21 | P753-200032 | Защитная крышка шланг | 1 | ||
| 21 | P753-200035 | Защитная крышка шланг | 1 | ||
| 21 | P753-200039 | Защитная крышка шланг | 1 | ||
| 21 | P753-200042 | Защитная крышка шланг | 1 | ||
| 21 | P753-200045 | Защитная крышка шланг | 1 | ||
| 21 | P753-200027 | Защитная крышка шланг | 1 | ||
| 22 | P753-200025 | Защитная крышка шланг | 1 | ||
| 22 | P753-200027 | Защитная крышка шланг | 1 | ||
| 22 | P753-200030 | Защитная крышка шланг | 1 | ||
| 22 | P753-200033 | Защитная крышка шланг | 1 | ||
| 22 | P753-200037 | Защитная крышка шланг | 1 | ||
| 22 | P753-200040 | Защитная крышка шланг | 1 | ||
| 22 | P753-200043 | Защитная крышка шланг | 1 | ||
| 22 | P753-200025 | Защитная крышка шланг | 1 | ||
| 23 | P753-200010 | Защитная крышка шланг | 1 | ||
| 24 | 33HS-90900 | Пластина | 1 | ||
| 25 | 33HS-90650 | Кронштейн | 1 | ||
| 3 | 31FT-80220 | Гайка | 6 | ||
| 31 | P600-087042 | шланг в сборе гидрокси, THD (0x0) | 6 |
ATTACH P/P
|
|
| 32 | 30HS-92120 | фланцевые ва | 6 |
ATTACH P/P
|
|
| 33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 6 |
ATTACH P/P
|
|
| 34 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 24 |
ATTACH P/P
|
|
| 35 | S411-120006 | Шайба пружинная | 24 |
ATTACH P/P
|
|
| 36 | 30HS-92110 | Зажим | 1 |
ATTACH P/P
|
|
| 37 | S035-063526 | Болт | 3 |
ATTACH P/P
|
|
| 4 | 33HS-90551 | Кронштейн ва зажим | 1 | ||
| 5 | S037-102526 | Болт | 5 | ||
| 6 | S037-123026 | Болт | 2 | ||
| 7 | 33HS-90850 | Охранник ва шланг | 1 | ||
| 8 | 33HS-90621 | Охранник шланг | 1 | ||
| 9 | S037-102026 | Болт | 2 |
