Каталог запчастей
-
Hyundai
-
20/25/30/32BC-7
- OUTER PANEL 2
OUTER PANEL 2 погрузчика электрического Hyundai 20/25/30/32BC-7
OUTER PANEL 2 погрузчика электрического Hyundai 20/25/30/32BC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:OUTER PANEL 2
Версия:2011.9.30 REV.11J

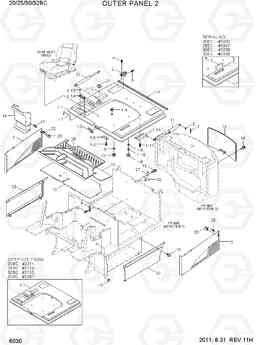

OUTER PANEL 2 20/25/30/32BC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71FM-14001 | BATTERY COVER ASSY | 1 |
20BC
|
|
| 1 | 71FM-14170 | BATTERY COVER ASSY | 1 |
20,OPTION SEAT
|
|
| 1 | 71FM-14001 | BATTERY COVER ASSY | 1 |
25BC
|
|
| 1 | 71FM-14170 | BATTERY COVER ASSY | 1 |
25,OPTION SEAT
|
|
| 1 | 71FM-16001 | BATTERY COVER ASSY | 1 |
30BC
|
|
| 1 | 71FM-16170 | BATTERY COVER ASSY | 1 |
30,OPTION SEAT
|
|
| 1 | 71FM-16001 | BATTERY COVER ASSY | 1 |
32BC
|
|
| 1 | 71FM-16170 | BATTERY COVER ASSY | 1 |
32,OPTION SEAT
|
|
| 1-1 | 71FM-14011 | BATTERY COVER | 1 |
20BC
|
|
| 1-1 | 71FM-14180 | BATTERY COVER | 1 |
20,OPTION SEAT
|
|
| 1-1 | 71FM-14011 | BATTERY COVER | 1 |
25BC
|
|
| 1-1 | 71FM-14180 | BATTERY COVER | 1 |
25,OPTION SEAT
|
|
| 1-1 | 71FM-16011 | BATTERY COVER | 1 |
30BC
|
|
| 1-1 | 71FM-16180 | BATTERY COVER | 1 |
30,OPTION SEAT
|
|
| 1-1 | 71FM-16011 | BATTERY COVER | 1 |
32BC
|
|
| 1-1 | 71FM-16180 | BATTERY COVER | 1 |
32,OPTION SEAT
|
|
| 1-10 | S411-080006 | Шайба пружинная | 2 | ||
| 1-11 | 71FM-10150 | LH BRACKET-SPRING | 1 |
20/25BC
|
|
| 1-11 | 71FM-11150 | LH BRACKET-SPRING | 1 |
30/32BC
|
|
| 1-12 | 71FM-10160 | RH BRACKET-SPRING | 1 |
20/25BC
|
|
| 1-12 | 71FM-11160 | RH BRACKET-SPRING | 1 |
30/32BC
|
|
| 1-13 | S035-062026 | Болт | 4 | ||
| 1-14 | 71FH-10181 | Скоба (хомут) | 1 | ||
| 1-15 | 9055000309 | RIVET | 2 | ||
| 1-2 | S772-010000 | Уплотнитель | 1 | ||
| 1-3 | 71FH-10380 | защелки в сборе | 1 | ||
| 1-4 | S681-410800 | Уплотнительная втулка | 1 |
20BC
|
|
| 1-4 | S681-230800 | Уплотнительная втулка | 1 |
20BC
|
|
| 1-4 | S681-410800 | Уплотнительная втулка | 1 |
25BC
|
|
| 1-4 | S681-230800 | Уплотнительная втулка | 1 |
25BC
|
|
| 1-4 | S681-410800 | Уплотнительная втулка | 1 |
30BC
|
|
| 1-4 | S681-230800 | Уплотнительная втулка | 1 |
30BC
|
|
| 1-4 | S681-410800 | Уплотнительная втулка | 1 |
32BC
|
|
| 1-4 | S681-230800 | Уплотнительная втулка | 1 |
32BC
|
|
| 1-5 | F12100190 | CUSHION | 2 | ||
| 1-6 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 1-7 | 71FH-10140 | HANDLE | 1 | ||
| 1-8 | S205-081006 | Гайка | 2 | ||
| 1-9 | S403-08200B | Плоская шайба | 2 | ||
| 10 | S035-061526 | Болт | 2 | ||
| 11 | 71HE-12052 | GAS SPRING | 1 | ||
| 12 | 71HE-12301 | GAS SPRING | 1 | ||
| 13 | S661-400800 | Крышка резиновая | 2 | ||
| 14 | 71FM-14132 | крышка багажного | 1 |
20BC
|
|
| 14 | 71FM-14131 | крышка багажного | 1 | ||
| 14 | 71FM-14132 | крышка багажного | 1 |
25BC
|
|
| 14 | 71FM-14131 | крышка багажного | 1 | ||
| 14 | 71FM-14132 | крышка багажного | 1 |
30BC
|
|
| 14 | 71FM-14131 | крышка багажного | 1 | ||
| 14 | 71FM-14132 | крышка багажного | 1 |
32BC
|
|
| 15 | S035-082056 | Болт | 7 | ||
| 16 | 71FH-16201 | Крышка гидрораспределителя | 1 |
MANUAL LEVER
|
|
| 17 | S002-06015B | SCREW-TRUS HEAD | 4 |
MANUAL LEVER
|
|
| 18 | 71FM-10054 | плиты перекрытия спереди | 1 | ||
| 19 | 71FM-14060 | плиты перекрытия заднего | 1 |
MANUAL LEVER
|
|
| 19 | 71FM-14160 | плиты перекрытия заднего | 1 |
FINGERTIP
|
|
| 2 | 71FH-16020 | HINGE | 2 | ||
| 20 | 71FM-14071 | коврик | 1 | ||
| 21 | 71FH-10230 | Крышка | 1 | ||
| 22 | 71FM-14090 | Боковая крышка в нижнем левом | 1 |
20/25BC
|
|
| 22 | 71FM-16090 | Боковая крышка в нижнем левом | 1 |
30/32BC
|
|
| 23 | 71FM-14100 | сторона нижнюю крышку RH | 1 |
20/25BC
|
|
| 23 | 71FM-16100 | сторона нижнюю крышку RH | 1 |
30/32BC
|
|
| 24 | S275-080006 | Гайка самоблокирующаяся | 4 | ||
| 25 | S161-060106 | Винт с крестообразным шлицем | 2 | ||
| 26 | 71FH-10280 | STOPPER-BATTERY | 1 | ||
| 27 | B51110220 | Скоба (хомут) | 1 | ||
| 28 | 71FH-10511 | в сборе сиденья (ПКТ) | 1 | ||
| 28 | 71FH-10521 | в сборе сиденья (ПКТ + BT) | 1 | ||
| 28 | 71FH-10531 | в сборе сиденья (ПКТ + BT + ч) | 1 | ||
| 28 | 71FH-10541 | в сборе сиденья (ПКТ + BT + аг) | 1 | ||
| 28 | 71FH-10550 | в сборе сиденья (ПКТ + BT + ч) | 1 |
FINGERTIP
|
|
| 28 | 71FH-10560 | в сборе сиденья (ПКТ + BT + аг) | 1 |
FINGERTIP
|
|
| 28 | 71FY-13642 | сиденья в сборе | 1 |
20,HEATING
|
|
| 28 | 71FY-13642 | сиденья в сборе | 1 |
25,HEATING
|
|
| 28 | 71FY-13642 | сиденья в сборе | 1 |
30,HEATING
|
|
| 28 | 71FY-13642 | сиденья в сборе | 1 |
32,HEATING
|
|
| 28 | 71FY-13622 | сиденья в сборе | 1 |
20,NON-HEATING
|
|
| 28 | 71FY-13622 | сиденья в сборе | 1 |
25,NON-HEATING
|
|
| 28 | 71FY-13622 | сиденья в сборе | 1 |
30,NON-HEATING
|
|
| 28 | 71FY-13622 | сиденья в сборе | 1 |
32,NON-HEATING
|
|
| 28-1 | H31013-100C | подушка в сборе | 1 | ||
| 28-10 | H31010-700 | хип сдержанность LH | 1 |
WITH HIP-REST
|
|
| 28-11 | H31015-700 | хип сдержанность RH | 1 |
WITH HIP-REST
|
|
| 28-12 | 71FH-10590 | Ручка кресло | 1 | ||
| 28-2 | H31013-200B | Вернуться в сборе | 1 | ||
| 28-3 | H31013-360 | Амортизатор в сборе | 1 | ||
| 28-4 | H31013-600B | слайд трек в сборе | 1 | ||
| 28-5 | 89890-8A610 | ремень безопасности | 1 |
WITH BELT
|
|
| 28-6 | H31023-300G | SUSPENSION | 1 | ||
| 28-8 | H31010-500 | ARM RESTRAINT-LH | 1 |
WITH ARM-REST
|
|
| 28-9 | H31015-500 | ARM RESTRAINT-RH | 1 |
WITH ARM-REST
|
|
| 28-A | 310006540 | Переключатель сиденья | 1 | ||
| 28-B | B51800050 | Жгут сиденья | 1 | ||
| 29 | 71FH-16240 | HOLDER | 2 |
20BC
|
|
| 29 | 71MH-54290 | штангодержатель | 2 | ||
| 29 | 71FH-16240 | HOLDER | 2 |
25BC
|
|
| 29 | 71MH-54290 | штангодержатель | 2 | ||
| 29 | 71FH-16240 | HOLDER | 2 |
30BC
|
|
| 29 | 71MH-54290 | штангодержатель | 2 | ||
| 29 | 71FH-16240 | HOLDER | 2 |
32BC
|
|
| 3 | S035-083026 | Болт | 4 | ||
| 4 | S035-082026 | Болт | 4 | ||
| 5 | 71FM-14112 | Боковая крышка в верхнем левом | 1 |
20/25BC
|
|
| 5 | 71FM-16112 | Боковая крышка в верхнем левом | 1 |
30/32BC
|
|
| 6 | 71FM-14122 | Боковая крышка верхняя RH | 1 |
20/25BC
|
|
| 6 | 71FM-16122 | Боковая крышка верхняя RH | 1 |
30/32BC
|
|
| 7 | S461-080206 | Палец | 4 | ||
| 8 | S403-082006 | Плоская шайба | 12 | ||
| 9 | 71FH-10190 | Кронштейн замок | 1 |
