Каталог запчастей
-
Hyundai
-
20/25/30/32BC-7
- MAST HYDRAULIC PIPING(TF-MAST)
MAST HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 20/25/30/32BC-7
MAST HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 20/25/30/32BC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7140
Наименование:MAST HYDRAULIC PIPING(TF-MAST)
Версия:2010. 9.30 REV.10J

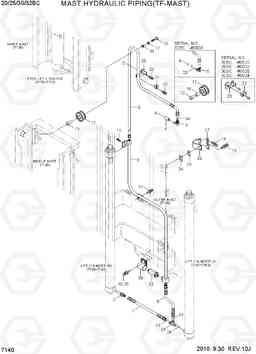

MAST HYDRAULIC PIPING(TF-MAST) 20/25/30/32BC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S035-083036 | Болт | 8 |
20/30/32BC
|
|
| 10 | S035-083036 | Болт | 6 | ||
| 10 | S035-083036 | Болт | 8 |
25BC
|
|
| 11 | S035-082036 | Болт | 2 | ||
| 12 | 33HH-80500 | Шланг шкив | 1 | ||
| 13 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 17 | S411-120006 | Шайба пружинная | 1 | ||
| 18 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 19 | S037-103026 | Болт | 4 | ||
| 20 | 33HN-80230 | Трубка | 1 |
20BC
|
|
| 20 | 33HN-80250 | Кронштейн | 1 |
20BC
|
|
| 20 | 33HN-80230 | Трубка | 1 |
25BC
|
|
| 20 | 33HN-80250 | Кронштейн | 1 |
25BC
|
|
| 20 | 33HN-80230 | Трубка | 1 |
30BC
|
|
| 20 | 33HN-80250 | Кронштейн | 1 |
30BC
|
|
| 20 | 33HN-80230 | Трубка | 1 |
32BC
|
|
| 20 | 33HN-80250 | Кронштейн | 1 |
32BC
|
|
| 21 | 33HN-80161 | Зажим | 1 |
20BC
|
|
| 21 | 3AHN-80190 | Зажим | 1 |
20BC
|
|
| 21 | 33HN-80161 | Зажим | 1 |
25BC
|
|
| 21 | 3AHN-80190 | Зажим | 1 |
25BC
|
|
| 21 | 33HN-80161 | Зажим | 1 |
30BC
|
|
| 21 | 3AHN-80190 | Зажим | 1 |
30BC
|
|
| 21 | 33HN-80161 | Зажим | 1 |
32BC
|
|
| 21 | 3AHN-80190 | Зажим | 1 |
32BC
|
|
| 22 | S035-082516 | Болт | 2 | ||
| 23 | S035-063526 | Болт | 2 | ||
| 24 | 63FH-18530 | Прокладка регулировочная | 2 |
20BC
|
|
| 24 | 63FH-18510 | Прокладка регулировочная | 2 | ||
| 24 | 63FH-18530 | Прокладка регулировочная | 2 |
25BC
|
|
| 24 | 63FH-18510 | Прокладка регулировочная | 2 | ||
| 24 | 63FH-18530 | Прокладка регулировочная | 2 |
30BC
|
|
| 24 | 63FH-18510 | Прокладка регулировочная | 2 | ||
| 24 | 63FH-18530 | Прокладка регулировочная | 2 |
32BC
|
|
| 25 | 63FH-18500 | прокладка (0.5T) | 2 | ||
| 26 | 61HA-18700 | зажим ва | 2 | ||
| 27 | 61HA-18460 | Зажим | 2 | ||
| 28 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 30 | F12500182 | Зажим F / рег | 1 | ||
| 31 | X820-085353 | Тройник | 1 | ||
| 32 | 31FG-05000 | FLOW REGULATOR | 1 | ||
| 33 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 36 | S441-12000B | Шайба | 1 | ||
| 4 | EE19170100 | вниз клапан управления | 1 | ||
| 5 | 33HH-80130 | Штуцер 90 orfs | 1 | ||
| 6 | P930-104041 | Шланг в сборе | 1 |
TF370, 20BC
|
|
| 6 | P930-104039 | Шланг в сборе | 1 |
TF370, 20BC
|
|
| 6 | P930-104041 | Шланг в сборе | 1 |
TF370, 25BC
|
|
| 6 | P930-104039 | Шланг в сборе | 1 |
TF370, 25BC
|
|
| 6 | P930-104041 | Шланг в сборе | 1 |
TF370, 30BC
|
|
| 6 | P930-104039 | Шланг в сборе | 1 |
TF370, 30BC
|
|
| 6 | P930-104043 | Шланг в сборе | 1 |
TF370,32BC
|
|
| 6 | P930-104041 | Шланг в сборе | 1 |
TF370,32BC
|
|
| 6 | P930-104045 | Шланг в сборе | 1 |
TF400, 20BC
|
|
| 6 | P930-104043 | Шланг в сборе | 1 |
TF400, 20BC
|
|
| 6 | P930-104045 | Шланг в сборе | 1 |
TF400, 25BC
|
|
| 6 | P930-104043 | Шланг в сборе | 1 |
TF400, 25BC
|
|
| 6 | P930-104045 | Шланг в сборе | 1 |
TF400, 30BC
|
|
| 6 | P930-104043 | Шланг в сборе | 1 |
TF400, 30BC
|
|
| 6 | P930-104047 | Шланг в сборе | 1 |
TF400,32BC
|
|
| 6 | P930-104045 | Шланг в сборе | 1 |
TF400,32BC
|
|
| 6 | P930-104049 | Шланг в сборе | 1 |
TF430, 20BC
|
|
| 6 | P930-104047 | Шланг в сборе | 1 |
TF430, 20BC
|
|
| 6 | P930-104049 | Шланг в сборе | 1 |
TF430, 25BC
|
|
| 6 | P930-104047 | Шланг в сборе | 1 |
TF430, 25BC
|
|
| 6 | P930-104049 | Шланг в сборе | 1 |
TF430, 30BC
|
|
| 6 | P930-104047 | Шланг в сборе | 1 |
TF430, 30BC
|
|
| 6 | P930-104051 | Шланг в сборе | 1 |
TF430,32BC
|
|
| 6 | P930-104049 | Шланг в сборе | 1 |
TF430,32BC
|
|
| 6 | P930-104053 | Шланг в сборе | 1 |
TF450, 20BC
|
|
| 6 | P930-104051 | Шланг в сборе | 1 |
TF450, 20BC
|
|
| 6 | P930-104053 | Шланг в сборе | 1 |
TF450, 25BC
|
|
| 6 | P930-104051 | Шланг в сборе | 1 |
TF450, 25BC
|
|
| 6 | P930-104053 | Шланг в сборе | 1 |
TF450, 30BC
|
|
| 6 | P930-104051 | Шланг в сборе | 1 |
TF450, 30BC
|
|
| 6 | P930-104055 | Шланг в сборе | 1 |
TF450,32BC
|
|
| 6 | P930-104053 | Шланг в сборе | 1 |
TF450,32BC
|
|
| 6 | P930-104055 | Шланг в сборе | 1 |
TF470, 20BC
|
|
| 6 | P930-104053 | Шланг в сборе | 1 |
TF470, 20BC
|
|
| 6 | P930-104055 | Шланг в сборе | 1 |
TF470, 25BC
|
|
| 6 | P930-104053 | Шланг в сборе | 1 |
TF470, 25BC
|
|
| 6 | P930-104055 | Шланг в сборе | 1 |
TF470, 30BC
|
|
| 6 | P930-104053 | Шланг в сборе | 1 |
TF470, 30BC
|
|
| 6 | P930-104057 | Шланг в сборе | 1 |
TF470,32BC
|
|
| 6 | P930-104055 | Шланг в сборе | 1 |
TF470,32BC
|
|
| 6 | P930-104059 | Шланг в сборе | 1 |
TF500, 20BC
|
|
| 6 | P930-104057 | Шланг в сборе | 1 |
TF500, 20BC
|
|
| 6 | P930-104059 | Шланг в сборе | 1 |
TF500, 25BC
|
|
| 6 | P930-104057 | Шланг в сборе | 1 |
TF500, 25BC
|
|
| 6 | P930-104059 | Шланг в сборе | 1 |
TF500, 30BC
|
|
| 6 | P930-104057 | Шланг в сборе | 1 |
TF500, 30BC
|
|
| 6 | P930-104061 | Шланг в сборе | 1 |
TF500,32BC
|
|
| 6 | P930-104059 | Шланг в сборе | 1 |
TF500,32BC
|
|
| 6 | P930-104067 | Шланг в сборе | 1 |
TF550, 20BC
|
|
| 6 | P930-104065 | Шланг в сборе | 1 |
TF550, 20BC
|
|
| 6 | P930-104067 | Шланг в сборе | 1 |
TF550, 25BC
|
|
| 6 | P930-104065 | Шланг в сборе | 1 |
TF550, 25BC
|
|
| 6 | P930-104067 | Шланг в сборе | 1 |
TF550, 30BC
|
|
| 6 | P930-104065 | Шланг в сборе | 1 |
TF550, 30BC
|
|
| 6 | P930-104069 | Шланг в сборе | 1 |
TF550,32BC
|
|
| 6 | P930-104067 | Шланг в сборе | 1 |
TF550,32BC
|
|
| 6 | P930-104075 | Шланг в сборе | 1 |
TF600, 20BC
|
|
| 6 | P930-104073 | Шланг в сборе | 1 |
TF600, 20BC
|
|
| 6 | P930-104075 | Шланг в сборе | 1 |
TF600, 25BC
|
|
| 6 | P930-104073 | Шланг в сборе | 1 |
TF600, 25BC
|
|
| 6 | P930-104075 | Шланг в сборе | 1 |
TF600, 30BC
|
|
| 6 | P930-104073 | Шланг в сборе | 1 |
TF600, 30BC
|
|
| 6 | P930-104077 | Шланг в сборе | 1 |
TF600,32BC
|
|
| 6 | P930-104081 | Рукав высокого давления (РВД) | 1 |
TF650,20/25/30
|
|
| 6 | P930-104082 | Шланг в сборе | 1 |
TF650,32BC
|
|
| 6 | P930-104089 | Рукав высокого давления (РВД) | 1 |
TF700,20/25/30
|
|
| 6 | P930-104090 | Шланг в сборе | 1 |
TF700,32BC
|
|
| 7 | 31HA-82000 | Шланг в сборе | 1 | ||
| 8 | P910-084006 | Шланг в сборе | 1 | ||
| 9 | 3CFM-80301 | Трубка | 1 |
20/30/32BC
|
|
| 9 | 3CFM-80300 | Трубка | 1 | ||
| 9 | 3CFM-80301 | Трубка | 1 |
25BC
|
