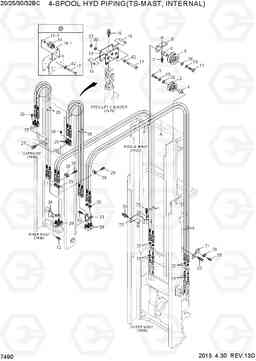

4-SPOOL HYD PIPING(TS-MAST) погрузчика электрического Hyundai 20/25/30/32BC-7

4-SPOOL HYD PIPING(TS-MAST) погрузчика электрического Hyundai 20/25/30/32BC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7490
Наименование:4-SPOOL HYD PIPING(TS-MAST)
Версия:2013. 4.30 REV.13D
4-SPOOL HYD PIPING(TS-MAST) 20/25/30/32BC-7
7490 4-SPOOL HYD PIPING(TS-MAST) 20/25/30/32BC-7, Hyundai
Поз. Код Наименование Кол Прим.
1 P910-064043 Шланг в сборе 4
TS370,20BC-7
1 X970-064042 Шланг в сборе 4
TS370,20BC-7
1 P910-064043 Шланг в сборе 4
TS370,25BC-7
1 X970-064042 Шланг в сборе 4
TS370,25BC-7
1 P910-064043 Шланг в сборе 4
TS370,30BC-7
1 X970-064042 Шланг в сборе 4
TS370,30BC-7
1 P910-064046 Шланг в сборе 4
TS370,32BC-7
1 X970-064044 Шланг в сборе 4
TS370,32BC-7
1 P910-064047 Шланг в сборе 4
TS400,20BC-7
1 X970-064046 Шланг в сборе 4
TS400,20BC-7
1 P910-064047 Шланг в сборе 4
TS400,25BC-7
1 X970-064046 Шланг в сборе 4
TS400,25BC-7
1 P910-064047 Шланг в сборе 4
TS400,30BC-7
1 X970-064046 Шланг в сборе 4
TS400,30BC-7
1 P910-064048 Шланг в сборе 4
TS400,32BC-7
1 X970-064048 Шланг в сборе 4
TS400,32BC-7
1 P910-064051 Шланг в сборе 4
TS430,20BC-7
1 X970-064050 Шланг в сборе 4
TS430,20BC-7
1 P910-064051 Шланг в сборе 4
TS430,25BC-7
1 X970-064050 Шланг в сборе 4
TS430,25BC-7
1 P910-064051 Шланг в сборе 4
TS430,30BC-7
1 X970-064050 Шланг в сборе 4
TS430,30BC-7
1 P910-064052 Шланг в сборе 4
TS430,32BC-7
1 X970-064052 Шланг в сборе 4
TS430,32BC-7
1 P910-064055 Шланг в сборе 4
TS450,20BC-7
1 X970-064054 Шланг в сборе 4
TS450,20BC-7
1 P910-064055 Шланг в сборе 4
TS450,25BC-7
1 X970-064054 Шланг в сборе 4
TS450,25BC-7
1 P910-064055 Шланг в сборе 4
TS450,30BC-7
1 X970-064054 Шланг в сборе 4
TS450,30BC-7
1 P910-064056 Шланг в сборе 4
TS450,32BC-7
1 X970-064056 Шланг в сборе 4
TS450,32BC-7
1 P910-064057 Шланг в сборе 4
TS470,20BC-7
1 X970-064056 Шланг в сборе 4
TS470,20BC-7
1 P910-064057 Шланг в сборе 4
TS470,25BC-7
1 X970-064056 Шланг в сборе 4
TS470,25BC-7
1 P910-064057 Шланг в сборе 4
TS470,30BC-7
1 X970-064056 Шланг в сборе 4
TS470,30BC-7
1 P910-064058 Шланг в сборе 4
TS470,32BC-7
1 X970-064058 Шланг в сборе 4
TS470,32BC-7
1 P910-064061 Шланг в сборе 4
TS500,20BC-7
1 X970-064060 Шланг в сборе 4
TS500,20BC-7
1 P910-064061 Шланг в сборе 4
TS500,25BC-7
1 X970-064060 Шланг в сборе 4
TS500,25BC-7
1 P910-064061 Шланг в сборе 4
TS500,30BC-7
1 X970-064060 Шланг в сборе 4
TS500,30BC-7
1 P910-064062 Шланг в сборе 4
TS500,32BC-7
1 X970-064062 Шланг в сборе 4
TS500,32BC-7
1 P910-064069 Шланг в сборе 4
TS550,20BC-7
1 X970-064068 Шланг в сборе 4
TS550,20BC-7
1 P910-064069 Шланг в сборе 4
TS550,25BC-7
1 X970-064068 Шланг в сборе 4
TS550,25BC-7
1 P910-064069 Шланг в сборе 4
TS550,30BC-77
1 X970-064068 Шланг в сборе 4
TS550,30BC-7
1 P910-064070 Шланг в сборе 4
TS550,32BC-7
1 X970-064070 Шланг в сборе 4
TS550,32BC-7
1 P910-064077 Шланг в сборе 4
TS600,20BC-7
1 X970-064076 Шланг в сборе 4
TS600,20BC-7
1 P910-064077 Шланг в сборе 4
TS600,25BC-7
1 X970-064076 Шланг в сборе 4
TS600,25BC-7
1 P910-064077 Шланг в сборе 4
TS600,30BC-7
1 X970-064076 Шланг в сборе 4
TS600,30BC-7
1 P910-064078 Шланг в сборе 4
TS600,32BC-7
1 X970-064078 HOSE ASSY-ORFS,THD(0X0) 4
TS600,32BC-7
10 S411-120006 Шайба пружинная 2
11 S017-120556 Болт с шестигранной головкой (под шестигранник) 1
12 S035-083526 Болт 4
13 3AHN-90201 Пластина 2
14 34FY-90110 ролик шланг 10
20BC-7
14 38FY-90300 Шланг шкив 10
20BC-7
14 38FY-90301 Шланг шкив 10
20BC-7
14 34FY-90110 ролик шланг 10
25BC-7
14 38FY-90300 Шланг шкив 10
25BC-7
14 38FY-90301 Шланг шкив 10
25BC-7
14 34FY-90110 ролик шланг 10
30BC-7
14 38FY-90300 Шланг шкив 10
30BC-7
14 38FY-90301 Шланг шкив 10
30BC-7
14 34FY-90110 ролик шланг 10
32BC-7
14 38FY-90300 Шланг шкив 10
32BC-7
14 38FY-90301 Шланг шкив 10
32BC-7
14-1 S731-007012 дю куст 2
16 34FY-90130 Вставка 4
17 S035-067046 Болт 14
20BC-7
17 3FFQ-93300 Болт с шестигранной головкой (под шестигранник) 14
20BC-7
17 S035-067046 Болт 14
25BC-7
17 3FFQ-93300 Болт с шестигранной головкой (под шестигранник) 14
25BC-7
17 S035-067046 Болт 14
30BC-7
17 3FFQ-93300 Болт с шестигранной головкой (под шестигранник) 14
30BC-7
17 S035-067046 Болт 14
32BC-7
17 3FFQ-93300 Болт с шестигранной головкой (под шестигранник) 14
32BC-7
18 S035-081526 Болт 4
19 31FG-80210 Соединитель 4
2 33HN-80100 шкив в сборе шланг 1
20 31FG-80430-DA Гайка 8
21 33HN-90700 Кронштейн 1
22 S035-082526 Болт 4
23 3AHN-90810 Пластина 1
24 S035-083026 Болт 2
25 31HA-10250 локоть ва 4
26 X710-100103 Крышка 4
26 P910-064046 Шланг в сборе 4
TS450,32BC-7
27 S037-102526 Болт 4
28 34FG-90260 Зажим 4
20BC-7
28 33HN-90240 Зажим 4
20BC-7
28 34FG-90260 Зажим 4
25BC-7
28 33HN-90240 Зажим 4
25BC-7
28 34FG-90260 Зажим 4
30BC-7
28 33HN-90240 Зажим 4
30BC-7
28 34FG-90260 Зажим 4
32BC-7
28 33HN-90240 Зажим 4
32BC-7
29 S035-063026 Болт 8
3 34FG-90201 Шланг шкив 1
33 3AHN-91000 PLATE ASSY 1
34 3AHN-90910 PLATE ASSY 1
35 P910-064041 Шланг в сборе 4
TS370,20BC-7
35 X970-064040 Шланг в сборе 4
TS370,20BC-7
35 P910-064041 Шланг в сборе 4
TS370,25BC-7
35 X970-064040 Шланг в сборе 4
TS370,25BC-7
35 P910-064041 Шланг в сборе 4
TS370,30BC-7
35 X970-064040 Шланг в сборе 4
TS370,30BC-7
35 P910-064041 Шланг в сборе 4
TS370,32BC-7
35 X970-064040 Шланг в сборе 4
TS370,32BC-7
35 P910-064043 Шланг в сборе 4
TS400,20BC-7
35 X970-064042 Шланг в сборе 4
TS400,20BC-7
35 P910-064043 Шланг в сборе 4
TS400,25BC-7
35 X970-064042 Шланг в сборе 4
TS400,25BC-7
35 P910-064043 Шланг в сборе 4
TS400,30BC-7
35 X970-064042 Шланг в сборе 4
TS400,30BC-7
35 P910-064043 Шланг в сборе 4
TS400,32BC-7
35 X970-064042 Шланг в сборе 4
TS400,32BC-7
35 P910-064045 Шланг в сборе 4
TS430,20BC-7
35 X970-064044 Шланг в сборе 4
TS430,20BC-7
35 P910-064045 Шланг в сборе 4
TS430,25BC-7
35 X970-064044 Шланг в сборе 4
TS430,25BC-7
35 P910-064045 Шланг в сборе 4
TS430,30BC-7
35 X970-064044 Шланг в сборе 4
TS430,30BC-7
35 P910-064045 Шланг в сборе 4
TS430,32BC-7
35 X970-064044 Шланг в сборе 4
TS430,32BC-7
35 P910-064046 Шланг в сборе 4
TS450,20BC-7
35 X970-064045 Шланг в сборе 4
TS450,20BC-7
35 P910-064046 Шланг в сборе 4
TS450,25BC-7
35 X970-064045 Шланг в сборе 4
TS450,25BC-7
35 P910-064046 Шланг в сборе 4
TS450,30BC-7
35 X970-064045 Шланг в сборе 4
TS450,30BC-7
35 X970-064045 Шланг в сборе 4
TS450,32BC-7
35 P910-064048 Шланг в сборе 4
TS470,20BC-7
35 X970-064047 Шланг в сборе 4
TS470,20BC-7
35 P910-064048 Шланг в сборе 4
TS470,25BC-7
35 X970-064047 Шланг в сборе 4
TS470,25BC-7
35 P910-064048 Шланг в сборе 4
TS470,30BC-7
35 X970-064047 Шланг в сборе 4
TS470,30BC-7
35 P910-064048 Шланг в сборе 4
TS470,32BC-7
35 X970-064047 Шланг в сборе 4
TS470,32BC-7
35 P910-064050 Шланг в сборе 4
TS500,20BC-7
35 X970-064049 Шланг в сборе 4
TS500,20BC-7
35 P910-064050 Шланг в сборе 4
TS500,25BC-7
35 X970-064049 Шланг в сборе 4
TS500,25BC-7
35 P910-064050 Шланг в сборе 4
TS500,30BC-7
35 X970-064049 Шланг в сборе 4
TS500,30BC-7
35 P910-064050 Шланг в сборе 4
TS500,32BC-7
35 X970-064049 Шланг в сборе 4
TS500,32BC-7
35 P910-064053 Шланг в сборе 4
TS550,20BC-7
35 X970-064052 Шланг в сборе 4
TS550,20BC-7
35 P910-064053 Шланг в сборе 4
TS550,25BC-7
35 X970-064052 Шланг в сборе 4
TS550,25BC-7
35 P910-064053 Шланг в сборе 4
TS550,30BC-7
35 X970-064052 Шланг в сборе 4
TS550,30BC-7
35 P910-064053 Шланг в сборе 4
TS550,32BC-7
35 X970-064052 Шланг в сборе 4
TS550,32BC-7
35 P910-064057 Шланг в сборе 4
TS600,20BC-7
35 X970-064056 Шланг в сборе 4
TS600,20BC-7
35 P910-064057 Шланг в сборе 4
TS600,25BC-7
35 X970-064056 Шланг в сборе 4
TS600,25BC-7
35 P910-064057 Шланг в сборе 4
TS600,30BC-7
35 X970-064056 Шланг в сборе 4
TS600,30BC-7
35 P910-064057 Шланг в сборе 4
TS600,32BC-7
35 X970-064056 Шланг в сборе 4
TS600,32BC-7
36 S441-12000B Шайба 1
37 S275-06000B Гайка самоблокирующаяся 14
38 S403-06200B Плоская шайба 14
39 31FS-90500 локоть ва 4
4 31FV-90130 контактный шланг шкив 2
42 S441-060006 Шайба 14
8 3AHN-90611 Пластина 1
20BC-7
8 3AHN-90612 Пластина 1
20BC-7
8 3AHN-90611 Пластина 1
25BC-7
8 3AHN-90612 Пластина 1
25BC-7
8 3AHN-90611 Пластина 1
30BC-7
8 3AHN-90612 Пластина 1
30BC-7
8 3AHN-90611 Пластина 1
32BC-7
8 3AHN-90612 Пластина 1
32BC-7
9 S017-120606 Болт с шестигранной головкой (под шестигранник) 1
