MAST HYD PIPING(TS-MAST) погрузчика электрического Hyundai 20/25/30/32BC-9
MAST HYD PIPING(TS-MAST) погрузчика электрического Hyundai 20/25/30/32BC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7240
Наименование:MAST HYD PIPING(TS-MAST)
Версия:2014. 1.31 REV.14A

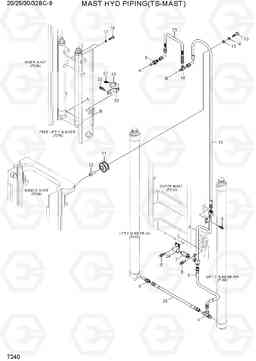

MAST HYD PIPING(TS-MAST) 20/25/30/32BC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P930-104040 | Шланг в сборе | 1 |
TF370,20BC-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF370,20BC-9
|
|
| 10 | P930-104040 | Шланг в сборе | 1 |
TF370,25BC-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF370,25BC-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF370,30BC-9
|
|
| 10 | P930-104040 | Шланг в сборе | 1 |
TF370,32BC-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF370,32BC-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TF400,20BC-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF400,20BC-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TF400,25BC-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF400,25BC-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF400,30BC-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TF400,32BC-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF400,32BC-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TF430,20BC-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF430,20BC-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TF430,25BC-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF430,25BC-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF430,30BC-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TF430,32BC-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF430,32BC-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TF450,20BC-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF450,20BC-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TF450,25BC-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF450,25BC-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF450,30BC-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TF450,32BC-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF450,32BC-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TF470,20BC-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF470,20BC-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TF470,25BC-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF470,25BC-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF470,30BC-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TF470,32BC-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF470,32BC-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TF500,20BC-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF500,20BC-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TF500,25BC-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF500,25BC-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF500,30BC-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TF500,32BC-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF500,32BC-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TF550,20BC-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF550,20BC-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TF550,25BC-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF550,25BC-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF550,30BC-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TF550,32BC-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF550,32BC-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TF600,20BC-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF600,20BC-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TF600,25BC-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF600,25BC-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF600,30BC-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TF600,32BC-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF600,32BC-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TF650,20BC-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF650,20BC-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TF650,25BC-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF650,25BC-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF650,30BC-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TF650,32BC-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF650,32BC-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TF700,20BC-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF700,20BC-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TF700,25BC-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF700,25BC-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF700,30BC-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TF700,32BC-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TF700,32BC-9
|
|
| 11 | 33HH-80500 | Шланг шкив | 1 | ||
| 11-1 | 33HH-80510 | Подшипник | 1 |
NOT SHOWN
|
|
| 12 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 13 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 14 | S411-12000B | Шайба пружинная | 1 | ||
| 15 | S441-12000B | Шайба | 1 | ||
| 16 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | S411-120006 | Шайба пружинная | 4 | ||
| 18 | 3AHN-80110 | Тройник | 1 | ||
| 19 | 3AHN-80190 | Зажим | 1 | ||
| 20 | 3AHN-80180 | Кронштейн | 1 | ||
| 21 | S035-063526 | Болт | 2 | ||
| 22 | S035-082526 | Болт | 2 | ||
| 23 | P930-084012 | Шланг в сборе | 1 | ||
| 24 | F12500182 | Зажим F / рег | 1 | ||
| 25 | P910-084006 | Шланг в сборе | 1 | ||
| 3 | 33B2-80300 | Трубка | 1 | ||
| 4 | X820-085353 | Тройник | 1 | ||
| 5 | 33B2-80400 | Рукав высокого давления (РВД) | 1 | ||
| 6 | 31FG-05200 | вниз предохранительный клапан | 2 | ||
| 7 | 31FG-05000 | FLOW REGULATOR | 1 |
20/25BC-9
|
|
| 7 | 31FG-05100 | FLOW REGULATOR | 1 |
30/32BC-9
|
|
| 8 | S035-082536 | Болт | 4 | ||
| 9 | S035-082026 | Болт | 2 |
