TILT HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 20/25BR-7

TILT HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 20/25BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:2070

Наименование:TILT HYDRAULIC PIPING(TF-MAST)

Версия:2013. 8.31 REV.13H

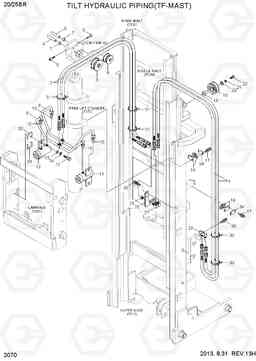

TILT HYDRAULIC PIPING(TF-MAST) 20/25BR-7

Поз.	Код	Наименование	Кол	Прим.
1	P910-044052	Шланг в сборе	2	TF370,20BR
1	X970-044052	HOSE ASSY-ORFS,THD(0X0)	2	TF370,20BR
1	P910-044052	Шланг в сборе	2	TF370,25BR
1	X970-044052	HOSE ASSY-ORFS,THD(0X0)	2	TF370,25BR
1	P910-044056	Шланг в сборе	2	TF400,20BR
1	X970-044056	HOSE ASSY-ORFS,THD(0X0)	2	TF400,20BR
1	P910-044056	Шланг в сборе	2	TF400,25BR
1	X970-044056	HOSE ASSY-ORFS,THD(0X0)	2	TF400,25BR
1	P910-044059	Шланг в сборе	2	TF430,20BR
1	X970-044059	Шланг в сборе	2	TF430,20BR
1	P910-044059	Шланг в сборе	2	TF430,25BR
1	X970-044059	Шланг в сборе	2	TF430,25BR
1	P910-044063	Шланг в сборе	2	TF450,20BR
1	X970-044063	HOSE ASSY-ORFS,THD(0X0)	2	TF450,20BR
1	P910-044063	Шланг в сборе	2	TF450,25BR
1	X970-044063	HOSE ASSY-ORFS,THD(0X0)	2	TF450,25BR
1	P910-044065	Шланг в сборе	2	TF470,W/ K/GEO
1	X970-044065	HOSE ASSY-ORFS,THD(0X0)	2	TF470,W/ K/GEO
1	P910-044065	Шланг в сборе	2	TF470,W/ K/GEO
1	X970-044065	HOSE ASSY-ORFS,THD(0X0)	2	TF470,W/ K/GEO
1	P910-044069	Шланг в сборе	2	TF500,20BR
1	X970-044069	HOSE ASSY-ORFS,THD(0X0)	2	TF500,20BR
1	P910-044069	Шланг в сборе	2	TF500,25BR
1	X970-044069	HOSE ASSY-ORFS,THD(0X0)	2	TF500,25BR
1	P910-044076	Шланг в сборе	2	TF550,20BR
1	X970-044076	HOSE ASSY-ORFS,THD(0X0)	2	TF550,20BR
1	P910-044076	Шланг в сборе	2	TF550,25BR
1	X970-044076	HOSE ASSY-ORFS,THD(0X0)	2	TF550,25BR
1	P910-044084	Шланг в сборе	2	TF600,20BR
1	X970-044084	HOSE ASSY-ORFS,THD(0X0)	2	TF600,20BR
1	P910-044084	Шланг в сборе	2	TF600,25BR
1	X970-044084	HOSE ASSY-ORFS,THD(0X0)	2	TF600,25BR
1	P910-044092	Шланг в сборе	2	TF650,20BR
1	X970-044092	HOSE ASSY-ORFS,THD(0X0)	2	TF650,20BR
1	P910-044092	Шланг в сборе	2	TF650,25BR
1	X970-044092	HOSE ASSY-ORFS,THD(0X0)	2	TF650,25BR
1	P910-044100	Шланг в сборе	2	TF700,20BR
1	X970-044100	HOSE ASSY-ORFS,THD(0X0)	2	TF700,20BR
1	P910-044100	Шланг в сборе	2	TF700,25BR
1	X970-044100	HOSE ASSY-ORFS,THD(0X0)	2	TF700,25BR
1	P910-044108	Шланг в сборе	2	TF750,20BR
1	X970-044108	HOSE ASSY-ORFS,THD(0X0)	2	TF750,20BR
1	P910-044108	Шланг в сборе	2	TF750,25BR
1	X970-044108	HOSE ASSY-ORFS,THD(0X0)	2	TF750,25BR
10	S621-011001	Кольцо уплотнительное (О-кольцо)	4
11	31FP-08010	Цилиндр в сборе, левый	1
12	31FP-08110	Гидроцилиндр в сборе	1
13	S017-160406	Болт с шестигранной головкой (под шестигранник)	4
14	S411-160006	Шайба пружинная	4
15	S403-161006	Плоская шайба	4
16	33FP-90200	Зажим	2	20BR
16	35FS-90900	Зажим	4	20BR
16	33FP-90200	Зажим	2	25BR
16	35FS-90900	Зажим	4	25BR
17	S035-063526	Болт	4	20BR
17	S035-064526	Болт	4	20BR
17	S035-063526	Болт	4	25BR
17	S035-064526	Болт	4	25BR
18	37FP-90600	Шланг шкив	1
18-1	33HH-80510	Подшипник	1	NOT SHOWN
19	31FV-90320	контактный шланг шкив	1
2	P910-044046	Шланг в сборе	2	TF370,20BR
2	X970-044046	HOSE ASSY-ORFS,THD(0X0)	2	TF370,20BR
2	P910-044046	Шланг в сборе	2	TF370,25BR
2	X970-044046	HOSE ASSY-ORFS,THD(0X0)	2	TF370,25BR
2	P910-044048	Шланг в сборе	2	TF400,20BR
2	X970-044048	HOSE ASSY-ORFS,THD(0X0)	2	TF400,20BR
2	P910-044048	Шланг в сборе	2	TF400,25BR
2	X970-044048	HOSE ASSY-ORFS,THD(0X0)	2	TF400,25BR
2	P910-044049	Шланг в сборе	2	TF430,20BR
2	X970-044049	HOSE ASSY-ORFS,THD(0X0)	2	TF430,20BR
2	P910-044049	Шланг в сборе	2	TF430,25BR
2	X970-044049	HOSE ASSY-ORFS,THD(0X0)	2	TF430,25BR
2	P910-044050	Шланг в сборе	2	TF450,20BR
2	X970-044050	HOSE ASSY-ORFS,THD(0X0)	2	TF450,20BR
2	P910-044050	Шланг в сборе	2	TF450,25BR
2	X970-044050	HOSE ASSY-ORFS,THD(0X0)	2	TF450,25BR
2	P910-044052	Шланг в сборе	2	TF470,W/ K/GEO
2	X970-044052	HOSE ASSY-ORFS,THD(0X0)	2	TF470,W/ K/GEO
2	P910-044052	Шланг в сборе	2	TF470,W/ K/GEO
2	X970-044052	HOSE ASSY-ORFS,THD(0X0)	2	TF470,W/ K/GEO
2	P910-044054	Шланг в сборе	2	TF500,20BR
2	X970-044054	HOSE ASSY-ORFS,THD(0X0)	2	TF500,20BR
2	P910-044054	Шланг в сборе	2	TF500,25BR
2	X970-044054	HOSE ASSY-ORFS,THD(0X0)	2	TF500,25BR
2	P910-044057	Шланг в сборе	2	TF550,20BR
2	X970-044057	Шланг в сборе	2	TF550,20BR
2	P910-044057	Шланг в сборе	2	TF550,25BR
2	X970-044057	Шланг в сборе	2	TF550,25BR
2	P910-044061	Шланг в сборе	2	TF600,20BR
2	X970-044061	Шланг в сборе	2	TF600,20BR
2	P910-044061	Шланг в сборе	2	TF600,25BR
2	X970-044061	Шланг в сборе	2	TF600,25BR
2	P910-044065	Шланг в сборе	2	TF650,20BR
2	X970-044065	HOSE ASSY-ORFS,THD(0X0)	2	TF650,20BR
2	P910-044065	Шланг в сборе	2	TF650,25BR
2	X970-044065	HOSE ASSY-ORFS,THD(0X0)	2	TF650,25BR
2	P910-044069	Шланг в сборе	2	TF700,20BR
2	X970-044069	HOSE ASSY-ORFS,THD(0X0)	2	TF700,20BR
2	P910-044069	Шланг в сборе	2	TF700,25BR
2	X970-044069	HOSE ASSY-ORFS,THD(0X0)	2	TF700,25BR
2	P910-044073	Шланг в сборе	2	TF750,20BR
2	X970-044073	HOSE ASSY-ORFS,THD(0X0)	2	TF750,20BR
2	P910-044073	Шланг в сборе	2	TF750,25BR
2	X970-044073	HOSE ASSY-ORFS,THD(0X0)	2	TF750,25BR
21	S411-120006	Шайба пружинная	1
22	S017-120556	Болт с шестигранной головкой (под шестигранник)	1
23	S441-12000B	Шайба	1
24	33FP-90380-DA	Гайка	2
25	37FS-90313	Пластина	1	20BR
25	37FS-90312	Пластина	1
25	37FS-90313	Пластина	1	25BR
26	S035-082526	Болт	2
27	33FP-90350	локоть ва	2
28	S037-102526	Болт	1
29	31FP-90100	локоть ва	1
3	5673094500	Шланг шкив	1
30	S552-050203	Зажим	3
31	S552-102370	Зажим	1
32	31FP-90700	Прокладка регулировочная	1
34	35FS-90500	Пластина	2	20BR
34	35FS-90500	Пластина	2	25BR
4	5673094600	Шланг шкив	1
5	S109-080206	Болт с шестигранной головкой (под шестигранник)	2
6	5673094700	контактный шланг шкив	2
7	S731-016020	Втулка	2
8	37FS-90400	наклона трубы ва	1
9	37FS-90500	наклона трубы ва	1
