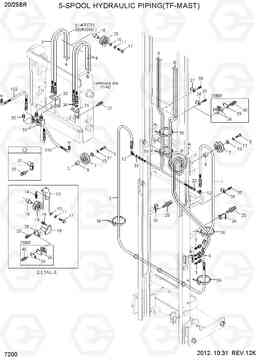

5-SPOOL HYDRAYLIC PIPING(TF-MAST) погрузчика электрического Hyundai 20/25BR-7

Код подсистемы:7200

Наименование:5-SPOOL HYDRAYLIC PIPING(TF-MAST)

Версия:2012. 10.31 REV.12K

5-SPOOL HYDRAYLIC PIPING(TF-MAST) 20/25BR-7

Поз.	Код	Наименование	Кол	Прим.
1	P920-064052	Шланг в сборе	1
10	S441-12000B	Шайба	5
11	S411-120006	Шайба пружинная	5
12	31FV-90120	ELBOW	2
12-1	S621-012001	Кольцо уплотнительное (О-кольцо)	2
13	33FH-95300	Кронштейн	1	20BR
13	33FH-95300	Кронштейн	1	25BR
13	33FH-95500	Кронштейн	1	25BR
14	S037-123026	Болт	2
15	34FG-90201	Шланг шкив	1
16	31FV-90310	контактный шланг шкив	3
17	S017-120556	Болт с шестигранной головкой (под шестигранник)	3
18	37FS-90800	Кронштейн	1
18-1	37FS-90810	Кронштейн	1
18-2	37FS-90820	Пластина	1
19	S035-083526	Болт	2
2	P930-064091	HOSE ASSY ORFS, THD (0x90)	1
20	33HN-80100	шкив в сборе шланг	2
21	37FS-90740	поддержка локоть	1
22	S035-082526	Болт	4
23	31FY-90500	локоть ва	2
23-1	S621-011001	Кольцо уплотнительное (О-кольцо)	2
23-2	33FY-90350	Колено 90	1
24	FMB0000310	Зажим	2
25	S035-082026	Болт	7
26	33FP-90200	Зажим	2	20BR
26	35FS-90900	Зажим	2	25BR
27	34FG-90260	Зажим	1
28	35FY-90200	Зажим	1
29	S035-063026	Болт	4	20BR
3	P910-064047	Шланг в сборе	2	20BR
3	P910-064047	Шланг в сборе	2	25BR
3	P910-064047	Шланг в сборе	1	25BR
30	S035-063526	Болт	4
31	37FS-90600	Зажим	2
31-2	S621-012001	Кольцо уплотнительное (О-кольцо)	1
31-3	S621-011001	Кольцо уплотнительное (О-кольцо)	1
31-4	31FG-80430-DA	Гайка	1
31-5	33FY-90350	Колено 90	1
32	37FS-90730	поддержка локоть	1
33	31FG-80430-DA	Гайка	2
34	33FP-90380-DA	Гайка	2
35	X710-100102	Крышка	4
36	S552-102370	Зажим	5
37	S543-200002	Зажим трубки	3
38	P910-064049	Шланг в сборе	1	25BR
39	35FS-90500	Пластина	2	25BR
4	P920-044099	HOSE ASSY ORFS, THD (0x45)	2
40	S035-064526	Болт	4	25BR
5	X500-310002	Разъем	2
6	31S7-00750	Соединитель	2
7	F42500010	Шланг шкив	2
8	31FV-90320	контактный шланг шкив	2
9	S017-120906	Болт с шестигранной головкой (под шестигранник)	2
