Гидроразводка (гидросистема, BOOSTER) погрузчика дизельного Hyundai 20D/25D/30D/33D-7
Гидроразводка (гидросистема, BOOSTER) погрузчика дизельного Hyundai 20D/25D/30D/33D-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYDRAULIC PIPING(BOOSTER)
Версия:2010. 6.30 REV.10F

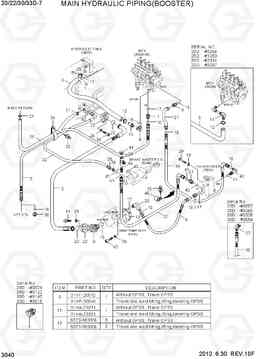

MAIN HYDRAULIC PIPING(BOOSTER) 20D/25D/30D/33D-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 20D
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 25D
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 30D
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 33D
|
|
| 11 | 31HA-20261 | Соединитель | 1 |
SEE ILLUST
|
|
| 12 | S572-380006 | Зажим типа Проволока | 3 |
SEE ILLUST, 20D
|
|
| 12 | S572-380006 | Зажим типа Проволока | 3 |
SEE ILLUST, 25D
|
|
| 12 | S572-380006 | Зажим типа Проволока | 3 |
SEE ILLUST, 30D
|
|
| 12 | S572-380006 | Зажим типа Проволока | 3 |
SEE ILLUST, 33D
|
|
| 12 | S572-380006 | Зажим типа Проволока | 2 |
SEE ILLUST
|
|
| 13 | 31FJ-20070 | Прокладка | 1 | ||
| 14 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 15 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 18 | S621-016001 | О кольцо | 5 | ||
| 19 | S411-080006 | Шайба пружинная | 2 | ||
| 2 | 31HA-20212 | шланг в сборе 0x90 | 1 | ||
| 20 | 31FA-10660 | Шланг | 1 | ||
| 21 | S572-240006 | Зажим | 2 | ||
| 22 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 23 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | 31HA-20240 | Зажим | 1 | ||
| 25 | S035-082026 | Болт | 3 |
20D
|
|
| 25 | S035-082036 | Болт | 2 |
20D
|
|
| 25 | S035-082036 | Болт | 3 |
20D
|
|
| 25 | S035-082026 | Болт | 3 |
25D
|
|
| 25 | S035-082036 | Болт | 2 |
25D
|
|
| 25 | S035-082036 | Болт | 3 |
25D
|
|
| 25 | S035-082026 | Болт | 3 |
30D
|
|
| 25 | S035-082036 | Болт | 2 |
30D
|
|
| 25 | S035-082036 | Болт | 3 |
30D
|
|
| 25 | S035-082026 | Болт | 3 |
33D
|
|
| 25 | S035-082036 | Болт | 2 |
33D
|
|
| 25 | S035-082036 | Болт | 3 |
33D
|
|
| 26 | S411-100006 | Шайба пружинная | 10 | ||
| 27 | 31HA-20011 | локоть 90d, поворотный | 1 |
20D
|
|
| 27 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
20D
|
|
| 27 | 31HA-20011 | локоть 90d, поворотный | 1 |
25D
|
|
| 27 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
25D
|
|
| 27 | 31HA-20011 | локоть 90d, поворотный | 1 |
30D
|
|
| 27 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
30D
|
|
| 27 | 31HA-20011 | локоть 90d, поворотный | 1 |
33D
|
|
| 27 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
33D
|
|
| 28 | 31HF-20030 | Заглушка | 1 | ||
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 20D
|
|
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 25D
|
|
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 30D
|
|
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 33D
|
|
| 3 | 31HF-20040 | Шланг | 1 |
SEE ILLUST
|
|
| 30 | P933-104024 | Шланг в сборе | 1 |
20D
|
|
| 30 | P933-104025 | Шланг в сборе | 1 |
20D
|
|
| 30 | P933-104022 | Шланг в сборе | 1 |
20D
|
|
| 30 | P933-104024 | Шланг в сборе | 1 |
25D
|
|
| 30 | P933-104025 | Шланг в сборе | 1 |
25D
|
|
| 30 | P933-104022 | Шланг в сборе | 1 |
25D
|
|
| 30 | P933-104024 | Шланг в сборе | 1 |
30D
|
|
| 30 | P933-104025 | Шланг в сборе | 1 |
30D
|
|
| 30 | P933-104022 | Шланг в сборе | 1 |
30D
|
|
| 30 | P933-104024 | Шланг в сборе | 1 |
33D
|
|
| 30 | P933-104025 | Шланг в сборе | 1 |
33D
|
|
| 30 | P933-104022 | Шланг в сборе | 1 |
33D
|
|
| 31 | P930-064017 | Шланг в сборе | 1 | ||
| 32 | P760-013115 | Рукав высокого давления (РВД) | 1 | ||
| 33 | 31HA-20041 | Колено 90 | 1 | ||
| 34 | 31HA-20111 | тройник с измерительным портом | 1 |
20D
|
|
| 34 | 31HA-20112 | тройник с измерительным портом | 1 |
20D
|
|
| 34 | 31HA-20111 | тройник с измерительным портом | 1 |
25D
|
|
| 34 | 31HA-20112 | тройник с измерительным портом | 1 |
25D
|
|
| 34 | 31HA-20111 | тройник с измерительным портом | 1 |
30D
|
|
| 34 | 31HA-20112 | тройник с измерительным портом | 1 |
30D
|
|
| 34 | 31HA-20111 | тройник с измерительным портом | 1 |
33D
|
|
| 34 | 31HA-20112 | тройник с измерительным портом | 1 |
33D
|
|
| 35 | S520-017000 | Зажим | 3 | ||
| 36 | 31HA-10170 | Разъем основная шланг | 1 | ||
| 37 | X500-310002 | Разъем | 1 | ||
| 39 | S015-080606 | Болт с шестигранной головкой (под шестигранник) | 2 |
20D
|
|
| 39 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 |
20D
|
|
| 39 | S015-080606 | Болт с шестигранной головкой (под шестигранник) | 2 |
25D
|
|
| 39 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 |
25D
|
|
| 39 | S015-080606 | Болт с шестигранной головкой (под шестигранник) | 2 |
30D
|
|
| 39 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 |
30D
|
|
| 39 | S015-080606 | Болт с шестигранной головкой (под шестигранник) | 2 |
33D
|
|
| 39 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 |
33D
|
|
| 4 | P920-104015 | Шланг в сборе | 1 |
20D
|
|
| 4 | 31HC-20030 | HOSE ASSY ORFS 0x45d | 1 |
20D
|
|
| 4 | P920-104015 | Шланг в сборе | 1 |
25D
|
|
| 4 | 31HC-20030 | HOSE ASSY ORFS 0x45d | 1 |
25D
|
|
| 4 | P920-104015 | Шланг в сборе | 1 |
30D
|
|
| 4 | 31HC-20030 | HOSE ASSY ORFS 0x45d | 1 |
30D
|
|
| 4 | P920-104015 | Шланг в сборе | 1 |
33D
|
|
| 4 | 31HC-20030 | HOSE ASSY ORFS 0x45d | 1 |
33D
|
|
| 40 | 31HA-20281 | Зажим | 1 |
20D
|
|
| 40 | 31HA-20281 | Зажим | 2 |
20D
|
|
| 40 | 31HA-20281 | Зажим | 1 |
25D
|
|
| 40 | 31HA-20281 | Зажим | 2 |
25D
|
|
| 40 | 31HA-20281 | Зажим | 1 |
30D
|
|
| 40 | 31HA-20281 | Зажим | 2 |
30D
|
|
| 40 | 31HA-20281 | Зажим | 1 |
33D
|
|
| 40 | 31HA-20281 | Зажим | 2 |
33D
|
|
| 41 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 42 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 43 | 31HA-20150 | локоть 90d, ORFS | 1 | ||
| 44 | P220-310102 | Заглушка | 1 | ||
| 45 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 46 | 31HA-05000 | обратный клапан в сборе ОРС | 1 | ||
| 5 | P913-104029 | Шланг в сборе | 1 | ||
| 6 | 31HA-20200 | фланцевый разъем | 1 |
20D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
20D
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
25D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
25D
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
30D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
30D
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
33D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
33D
|
|
| 7 | 31HA-20061 | Соединитель | 2 | ||
| 8 | 31HH-20140 | локоть 90d, поворотный | 1 | ||
| 9 | 31FT-70130 | Соединитель | 1 |
20D
|
|
| 9 | 31FT-70131 | Соединитель | 1 |
20D
|
|
| 9 | 31FT-70130 | Соединитель | 1 |
25D
|
|
| 9 | 31FT-70131 | Соединитель | 1 |
25D
|
|
| 9 | 31FT-70130 | Соединитель | 1 |
30D
|
|
| 9 | 31FT-70131 | Соединитель | 1 |
30D
|
|
| 9 | 31FT-70130 | Соединитель | 1 |
33D
|
|
| 9 | 31FT-70131 | Соединитель | 1 |
33D
|
