Гидроразводка (гидросистема, NON BOOSTER) погрузчика дизельного Hyundai 20D/25D/30D/33D-7
Гидроразводка (гидросистема, NON BOOSTER) погрузчика дизельного Hyundai 20D/25D/30D/33D-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3041
Наименование:MAIN HYDRAULIC PIPING(NON BOOSTER)
Версия:2013. 2.28 REV 13B

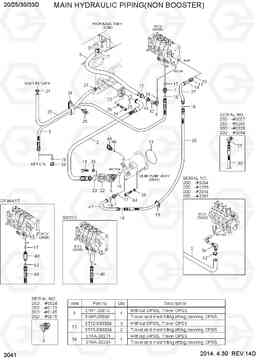

MAIN HYDRAULIC PIPING(NON BOOSTER) 20D/25D/30D/33D-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | 35HF-20020 | Разъем | 1 | ||
| 12 | S572-380006 | Зажим типа Проволока | 2 |
SEE ILLUST
|
|
| 12 | S572-380006 | Зажим типа Проволока | 3 |
SEE ILLUST, 25D
|
|
| 12 | S572-380006 | Зажим типа Проволока | 3 |
SEE ILLUST, 30D
|
|
| 12 | S572-380006 | Зажим типа Проволока | 3 |
SEE ILLUST, 33D
|
|
| 12 | S572-380006 | Зажим типа Проволока | 2 |
SEE ILLUST
|
|
| 13 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
20D
|
|
| 13 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
20D
|
|
| 13 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
25D
|
|
| 13 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
25D
|
|
| 13 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
30D
|
|
| 13 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
30D
|
|
| 13 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
33D
|
|
| 13 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
33D
|
|
| 14 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 15 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 18 | S621-016001 | О кольцо | 6 |
20/25
|
|
| 19 | S552-050203 | Зажим | 5 | ||
| 2 | 31HA-20212 | шланг в сборе 0x90 | 1 | ||
| 20 | 31FA-10660 | Шланг | 1 | ||
| 21 | S520-024000 | CLAMP-HOSE,SCREW DRIVE | 2 | ||
| 22 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 23 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | 35HH-20090 | Зажим | 1 | ||
| 25 | S035-082036 | Болт | 1 | ||
| 26 | S411-100006 | Шайба пружинная | 10 | ||
| 27 | 35HN-20030 | Гильза цилиндра атригера | 1 |
20D
|
|
| 27 | 35HN-20031 | Гильза цилиндра атригера | 1 |
20D
|
|
| 27 | 35HN-20030 | Гильза цилиндра атригера | 1 |
25D
|
|
| 27 | 35HN-20031 | Гильза цилиндра атригера | 1 |
25D
|
|
| 27 | 35HN-20030 | Гильза цилиндра атригера | 1 |
30D
|
|
| 27 | 35HN-20031 | Гильза цилиндра атригера | 1 |
30D
|
|
| 27 | 35HN-20030 | Гильза цилиндра атригера | 1 |
33D
|
|
| 27 | 35HN-20031 | Гильза цилиндра атригера | 1 |
33D
|
|
| 28 | 31HF-20030 | Заглушка | 1 | ||
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 20D
|
|
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 25D
|
|
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 30D
|
|
| 3 | 31HF-20012 | Шланг | 1 |
SEE ILLUST, 33D
|
|
| 3 | 31HF-20040 | Шланг | 1 |
SEE ILLUST
|
|
| 30 | P913-104018 | Шланг в сборе | 1 | ||
| 32 | S621-018001 | О кольцо | 1 | ||
| 34 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 20D
|
|
| 34 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 25D
|
|
| 34 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 30D
|
|
| 34 | 31HA-20271 | локоть 90d, ORFS | 1 |
SEE ILLUST, 33D
|
|
| 34 | 31HA-20261 | Соединитель | 1 |
SEE ILLUST
|
|
| 44 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 45 | 31HF-20090 | COUPLING-SCREW | 1 | ||
| 46 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | 31HN-20021 | Гильза цилиндра атригера | 1 | ||
| 48 | 31HH-05100 | VALVE-FLOW REGULATOR | 1 |
20D,QF MAST
|
|
| 48 | 31HH-05100 | VALVE-FLOW REGULATOR | 1 |
25D,QF MAST
|
|
| 48 | 31HH-05100 | VALVE-FLOW REGULATOR | 1 |
30D,QF MAST
|
|
| 48 | 31HH-05100 | VALVE-FLOW REGULATOR | 1 |
33D,QF MAST
|
|
| 49 | 31HN-20210 | HOSE ASSY-ORFS,THD(0X0) | 1 |
20D,QF MAST
|
|
| 49 | 31HN-20210 | HOSE ASSY-ORFS,THD(0X0) | 1 |
25D,QF MAST
|
|
| 49 | 31HN-20210 | HOSE ASSY-ORFS,THD(0X0) | 1 |
30D
|
|
| 49 | 31HN-20210 | HOSE ASSY-ORFS,THD(0X0) | 1 |
33D
|
|
| 5 | P913-105029 | Шланг в сборе | 1 |
W/O QF MAST,30
|
|
| 5 | P913-105029 | Шланг в сборе | 1 |
W/O QF MAST,33
|
|
| 5 | P913-105029 | Шланг в сборе | 1 |
W/O QF MAST,33
|
|
| 50 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
QF MAST
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
20D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
20D
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
25D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
25D
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
30D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
30D
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
33D
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
33D
|
|
| 7 | 31HA-20061 | Соединитель | 2 |
W/O QF MAST,20/25
|
|
| 7 | 31HA-20061 | Соединитель | 1 |
W/O QF MAST,30/33
|
|
| 8 | 31HH-20140 | локоть 90d, поворотный | 1 |
