3-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai 20D/25D/30D/33D-7
3-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai 20D/25D/30D/33D-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7480
Наименование:3-SPOOL HYD PIPING(TS-MAST)
Версия:2011. 9.30 REV.11J

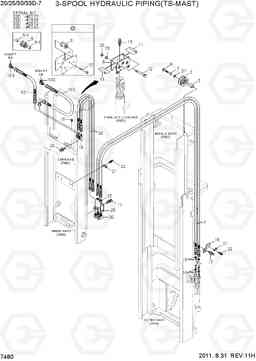

3-SPOOL HYD PIPING(TS-MAST) 20D/25D/30D/33D-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064043 | Шланг в сборе | 2 |
TS370,20-30D
|
|
| 1 | P910-064046 | Шланг в сборе | 2 |
TS370,33D
|
|
| 1 | P910-064044 | Шланг в сборе | 2 |
TS370,33D
|
|
| 1 | P910-064047 | Шланг в сборе | 2 |
TS400,20-30D
|
|
| 1 | P910-064050 | Шланг в сборе | 2 |
TS400,33D
|
|
| 1 | P910-064048 | Шланг в сборе | 2 |
TS400,33D
|
|
| 1 | P910-064051 | Шланг в сборе | 2 |
TS430,20-30D
|
|
| 1 | P910-064054 | Шланг в сборе | 2 |
TS430,33D
|
|
| 1 | P910-064052 | Шланг в сборе | 2 |
TS430,33D
|
|
| 1 | P910-064055 | Шланг в сборе | 2 |
TS450,20-30D
|
|
| 1 | P910-064058 | Шланг в сборе | 2 |
TS450,33D
|
|
| 1 | P910-064056 | Шланг в сборе | 2 |
TS450,33D
|
|
| 1 | P910-064057 | Шланг в сборе | 2 |
TS470,20-30D
|
|
| 1 | P910-064060 | Шланг в сборе | 2 |
TS470,33D
|
|
| 1 | P910-064068 | Шланг в сборе | 2 |
TS470,33D
|
|
| 1 | P910-064061 | Шланг в сборе | 2 |
TS500,20-30D
|
|
| 1 | P910-064064 | Шланг в сборе | 2 |
TS500,33D
|
|
| 1 | P910-064062 | Шланг в сборе | 2 |
TS500,33D
|
|
| 1 | P910-064069 | Шланг в сборе | 2 |
TS550,20-30D
|
|
| 1 | P910-064072 | Шланг в сборе | 2 |
TS550,33D
|
|
| 1 | P910-064070 | Шланг в сборе | 2 |
TS550,33D
|
|
| 1 | P910-064077 | Шланг в сборе | 2 |
TS600,20-30D
|
|
| 1 | P910-064080 | Шланг в сборе | 2 |
TS600,33D
|
|
| 1 | P910-064078 | Шланг в сборе | 2 |
TS600,33D
|
|
| 11 | 34FY-90130 | Вставка | 2 | ||
| 12 | S035-067046 | Болт | 7 | ||
| 13 | S035-081526 | Болт | 2 | ||
| 14 | 31FG-80210 | Соединитель | 2 | ||
| 15 | 31FG-80430-DA | Гайка | 4 | ||
| 16 | 33HN-90700 | Кронштейн | 1 | ||
| 17 | S035-082526 | Болт | 4 | ||
| 18 | 31HA-10250 | локоть ва | 2 | ||
| 19 | X710-100103 | Крышка | 2 | ||
| 19 | X710-100103 | Крышка | 2 | ||
| 2 | 33HN-80100 | шкив в сборе шланг | 1 | ||
| 20 | S037-102526 | Болт | 2 | ||
| 21 | 34FG-90260 | Зажим | 2 | ||
| 22 | S035-063026 | Болт | 4 | ||
| 25 | 3AHN-91000 | PLATE ASSY | 1 |
20D-7
|
|
| 25 | 3AHN-91001 | PLATE ASSY | 1 |
20D-7
|
|
| 25 | 3AHN-91000 | PLATE ASSY | 1 |
25D-7
|
|
| 25 | 3AHN-91001 | PLATE ASSY | 1 |
25D-7
|
|
| 25 | 3AHN-91000 | PLATE ASSY | 1 |
30D-7
|
|
| 25 | 3AHN-91001 | PLATE ASSY | 1 |
33D-7
|
|
| 25 | 3AHN-91000 | PLATE ASSY | 1 |
33D-7
|
|
| 25 | 3AHN-91001 | PLATE ASSY | 1 |
30D-7
|
|
| 26 | P910-064041 | Шланг в сборе | 2 |
TS370
|
|
| 26 | P910-064043 | Шланг в сборе | 2 |
TS400
|
|
| 26 | P910-064045 | Шланг в сборе | 2 |
TS430
|
|
| 26 | P910-064046 | Шланг в сборе | 2 |
TS450
|
|
| 26 | P910-064048 | Шланг в сборе | 2 |
TS470
|
|
| 26 | P910-064050 | Шланг в сборе | 2 |
TS500
|
|
| 26 | P910-064053 | Шланг в сборе | 2 |
TS550
|
|
| 26 | P910-064057 | Шланг в сборе | 2 |
TS600
|
|
| 27 | S441-12000B | Шайба | 1 | ||
| 28 | S275-06000B | Гайка самоблокирующаяся | 7 | ||
| 29 | S403-06200B | Плоская шайба | 7 | ||
| 3 | 31FV-90130 | контактный шланг шкив | 1 | ||
| 30 | 31FS-90500 | локоть ва | 2 | ||
| 31 | 31FS-90500 | локоть ва | 2 |
20D-7
|
|
| 31 | 31FS-90500 | локоть ва | 2 |
25D-7
|
|
| 31 | 31FS-90500 | локоть ва | 2 |
30D-7
|
|
| 31 | 31FS-90500 | локоть ва | 2 |
33D-7
|
|
| 6 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 7 | S411-120006 | Шайба пружинная | 1 | ||
| 8 | 3AHN-90201 | Пластина | 1 | ||
| 9 | 34FY-90110 | ролик шланг | 5 |
20D
|
|
| 9 | 38FY-90300 | Шланг шкив | 5 |
20D
|
|
| 9 | 34FY-90110 | ролик шланг | 5 |
25D
|
|
| 9 | 38FY-90300 | Шланг шкив | 5 |
25D
|
|
| 9 | 34FY-90110 | ролик шланг | 5 |
30D
|
|
| 9 | 38FY-90300 | Шланг шкив | 5 |
30D
|
|
| 9 | 34FY-90110 | ролик шланг | 5 |
33D
|
|
| 9 | 38FY-90300 | Шланг шкив | 5 |
33D
|
|
| 9-1 | S731-007010 | Втулка | 2 |
