WORK BLOCK ASSY погрузчика дизельного Hyundai 20/25/30/33DF-7
WORK BLOCK ASSY погрузчика дизельного Hyundai 20/25/30/33DF-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3380
Наименование:WORK BLOCK ASSY
Версия:2011. 7.31 REV.11G

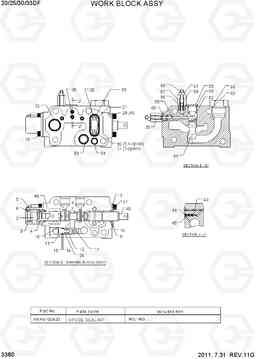

WORK BLOCK ASSY 20/25/30/33DF-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | @ | BLOCK-WORK | 1 |
20DF-7
|
|
| * | @ | BLOCK-WORK | 1 |
25DF-7
|
|
| * | @ | BLOCK-WORK | 1 |
30DF-7
|
|
| * | @ | BLOCK-WORK | 1 |
33DF-7
|
|
| * | XKAU-00399 | Клапан предохранительный (разгрузочный, сброса давления) (комплект) | 2 | ||
| K | XKAU-00292 | рабочий блок комплект | 1 |
SEE 3310
|
|
| K | XKAU-00285 | рабочий блок комплект золь | 1 |
SEE 3310
|
|
| K | XKAU-00310 | рабочий блок комплект | 1 |
SEE 3320
|
|
| K | XKAU-00300 | рабочий блок комплект | 1 |
SEE 3330
|
|
| K | XKAU-00241 | рабочий блок комплект золь | 1 |
SEE 3330
|
|
| K | XKAU-00400 | SPOOL SEAL KIT | 1 |
SEE ILLUST
|
|
| K10 | @ | RING-BACK UP | 2 | ||
| K11 | @ | INLET-POPPET | 1 | ||
| K12 | @ | SPRING-CHECK | 1 | ||
| K13 | @ | SEAT-CONTROL | 1 | ||
| K14 | @ | O-RING | 1 | ||
| K15 | @ | RING-BACK UP | 1 | ||
| K16 | @ | RING-STOP | 1 | ||
| K24 | @ | PLUG | 1 | ||
| K3 | @ | PLUG-LOCK | 1 | ||
| K30 | @ | O-RING | 1 | ||
| K31 | @ | CAGE | 1 | ||
| K32 | @ | O-RING | 1 | ||
| K33 | @ | O-RING | 1 | ||
| K34 | @ | O-RING | 1 | ||
| K35 | @ | O-RING | 4 | ||
| K36 | @ | CONTROL NUT | 1 | ||
| K4 | @ | O-RING | 1 | ||
| K46 | @ | ORIFICE | 1 | ||
| K48 | @ | SPOOL-AUX | 1 | ||
| K49 | @ | BLOCK-WORK | 1 | ||
| K5 | @ | SPRING-RETURN | 1 | ||
| K50 | @ | PLUG | 2 | ||
| K54 | @ | O-RING | 1 | ||
| K55 | @ | SEAT-RELIEF | 2 | ||
| K6 | @ | SEAT-SPRING | 2 | ||
| K60 | @ | O-RING | 2 | ||
| K62 | @ | O-RING | 1 | ||
| K9 | @ | O-RING | 2 | ||
| N17 | XKAU-00251 | Болт | 2 | ||
| N18 | XKAU-00252 | Болт | 2 | ||
| N43 | XKAU-00259 | BALL | 1 | ||
| N44 | XKAU-00260 | весенние Ls, внутренний | 1 | ||
| N45 | XKAU-00261 | весенние Ls | 1 | ||
| N51 | XKAU-00262 | Золотник | 1 | ||
| N52 | XKAU-00263 | Пружина | 1 | ||
| N53 | XKAU-00264 | плагин работы | 1 | ||
| N56 | XKAU-00265 | Рельеф тарелка | 1 | ||
| N57 | XKAU-00266 | Весной рельеф | 1 | ||
| N58 | XKAU-00267 | регулировочный винт | 1 | ||
| N59 | XKAU-00268 | Рельеф плагин | 1 | ||
| N61 | XKAU-00269 | LOCK NUT | 1 | ||
| N63 | XKAU-00270 | калибр | 1 | ||
| N7 | XKAU-00249 | Пластина | 2 | ||
| N71 | @ | ORIFICE | 1 | ||
| N8 | XKAU-00250 | CAP | 1 | ||
| NK | XKAU-00276 | рабочий блок комплект золь | 1 |
SEE 3320
|
