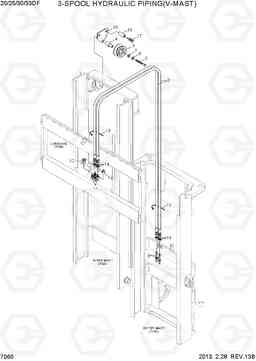

3-SPOOL HYDRAULIC PIPING(V-MAST) погрузчика дизельного Hyundai 20/25/30/33DF-7

Код подсистемы:7060

Наименование:3-SPOOL HYDRAULIC PIPING(V-MAST)

Версия:2013. 2.28 REV.13B

3-SPOOL HYDRAULIC PIPING(V-MAST) 20/25/30/33DF-7

Поз.	Код	Наименование	Кол	Прим.
11	31FS-90500	локоть ва	2
12	X710-100103	Крышка	2
13	S552-050203	Зажим	2
14	31FG-80430	Гайка	6
15	65FP-18300	защиту цепи	1	20DF
15	65FP-18300	защиту цепи	1	25DF
15	65FP-18300	защиту цепи	1	30DF
15	65FP-18300	защиту цепи	1	33DF
16	35FS-91100	Вставка	2	20DF
16	35FS-91100	Вставка	2	25DF
16	35FS-91100	Вставка	2	30DF
16	35FS-91100	Вставка	2	33DF
17	S035-086026	Болт барашек / шестигранная шайба	2
2	P910-064052	Шланг в сборе	2	20DF,V300
2	X970-064052	Шланг в сборе	2	20DF,V300
2	P910-064052	Шланг в сборе	2	25DF,V300
2	X970-064052	Шланг в сборе	2	25DF,V300
2	P910-064052	Шланг в сборе	2	30DF,V300
2	X970-064052	Шланг в сборе	2	30DF,V300
2	P910-064052	Шланг в сборе	2	33DF,V300
2	X970-064052	Шланг в сборе	2	33DF,V300
2	P910-064058	Шланг в сборе	2	20DF,V330
2	X970-064058	Шланг в сборе	2	20DF,V330
2	P910-064058	Шланг в сборе	2	25DF,V330
2	X970-064058	Шланг в сборе	2	25DF,V330
2	P910-064058	Шланг в сборе	2	30DF,V330
2	X970-064058	Шланг в сборе	2	30DF,V330
2	P910-064058	Шланг в сборе	2	33DF,V330
2	X970-064058	Шланг в сборе	2	33DF,V330
2	P910-064062	Шланг в сборе	2	20DF,V350
2	X970-064062	Шланг в сборе	2	20DF,V350
2	P910-064062	Шланг в сборе	2	25DF,V350
2	X970-064062	Шланг в сборе	2	25DF,V350
2	P910-064062	Шланг в сборе	2	30DF,V350
2	X970-064062	Шланг в сборе	2	30DF,V350
2	P910-064062	Шланг в сборе	2	33DF,V350
2	X970-064062	Шланг в сборе	2	33DF,V350
2	P910-064068	Шланг в сборе	2	20DF,V370
2	X970-064068	Шланг в сборе	2	20DF,V370
2	P910-064068	Шланг в сборе	2	25DF,V370
2	X970-064068	Шланг в сборе	2	25DF,V370
2	P910-064068	Шланг в сборе	2	30DF,V370
2	X970-064068	Шланг в сборе	2	30DF,V370
2	P910-064068	Шланг в сборе	2	33DF,V370
2	X970-064068	Шланг в сборе	2	33DF,V370
2	P910-064074	Шланг в сборе	2	20DF,V400
2	X970-064074	Шланг в сборе	2	20DF,V400
2	P910-064074	Шланг в сборе	2	25DF,V400
2	X970-064074	Шланг в сборе	2	25DF,V400
2	P910-064074	Шланг в сборе	2	30DF,V400
2	X970-064074	Шланг в сборе	2	30DF,V400
2	P910-064074	Шланг в сборе	2	33DF,V400
2	X970-064074	Шланг в сборе	2	33DF,V400
2	P910-064080	Шланг в сборе	2	20DF,V430
2	X970-064080	Шланг в сборе	2	20DF,V430
2	P910-064080	Шланг в сборе	2	25DF,V430
2	X970-064080	Шланг в сборе	2	25DF,V430
2	P910-064080	Шланг в сборе	2	30DF,V430
2	X970-064080	Шланг в сборе	2	30DF,V430
2	P910-064080	Шланг в сборе	2	33DF,V430
2	X970-064080	Шланг в сборе	2	33DF,V430
2	P910-064086	Шланг в сборе	2	20DF,V450
2	X970-064086	Шланг в сборе	2	20DF,V450
2	P910-064086	Шланг в сборе	2	25DF,V450
2	X970-064086	Шланг в сборе	2	25DF,V450
2	P910-064086	Шланг в сборе	2	30DF,V450
2	X970-064086	Шланг в сборе	2	30DF,V450
2	P910-064086	Шланг в сборе	2	33DF,V450
2	X970-064086	Шланг в сборе	2	33DF,V450
2	P910-064090	Шланг в сборе	2	20DF,V470
2	X970-064090	Шланг в сборе	2	20DF,V470
2	P910-064090	Шланг в сборе	2	25DF,V470
2	X970-064090	Шланг в сборе	2	25DF,V470
2	P910-064090	Шланг в сборе	2	30DF,V470
2	X970-064090	Шланг в сборе	2	30DF,V470
2	P910-064090	Шланг в сборе	2	33DF,V470
2	X970-064090	Шланг в сборе	2	33DF,V470
2	P910-064096	Шланг в сборе	2	20DF,V500
2	X970-064096	Шланг в сборе	2	20DF,V500
2	P910-064096	Шланг в сборе	2	25DF,V500
2	X970-064096	Шланг в сборе	2	25DF,V500
2	P910-064096	Шланг в сборе	2	30DF,V500
2	X970-064096	Шланг в сборе	2	30DF,V500
2	P910-064096	Шланг в сборе	2	33DF,V500
2	X970-064096	Шланг в сборе	2	33DF,V500
4	31FV-90130	контактный шланг шкив	1	20DF
4	31FV-90310	контактный шланг шкив	1	20DF
4	31FV-90130	контактный шланг шкив	1	25DF
4	31FV-90310	контактный шланг шкив	1	25DF
4	31FV-90130	контактный шланг шкив	1	30DF
4	31FV-90310	контактный шланг шкив	1	30DF
4	31FV-90130	контактный шланг шкив	1	33DF
4	31FV-90310	контактный шланг шкив	1	33DF
5	S017-120606	Болт с шестигранной головкой (под шестигранник)	1
6	S411-120006	Шайба пружинная	1
7	S441-120006	Шайба	1
8	31FG-80210	Соединитель	2
