INJECTION PIPE погрузчика дизельного Hyundai 20/25/30/33DF-7T
INJECTION PIPE погрузчика дизельного Hyundai 20/25/30/33DF-7T со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:9220
Наименование:INJECTION PIPE
Версия:

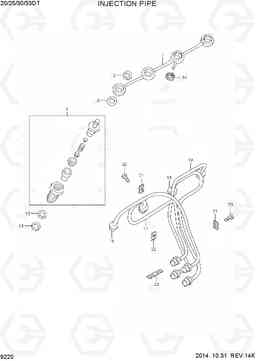

INJECTION PIPE 20/25/30/33DF-7T
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | XKBH-00683 | PIPE-FUEL RETURN | 1 | ||
10 | @ | NOZZLE ASSY | 1 | ||
11 | @ | RETAINING NUT | 1 | ||
12 | XKBH-00286 | GASKET-HOLDER | 4 | ||
13 | XKBH-00287 | GSKT-NOZZLE | 4 | ||
14 | XKBH-00690 | CLIP-HOSE | 2 | ||
15 | XKBH-00691 | HOSE-FUEL(170) | 1 |
NOT USED
|
|
16 | XKBH-00692 | PIPE-INJECTION(NO.1) | 1 | ||
17 | XKBH-00693 | Болт | 4 | ||
18 | XKBH-00694 | CLAMP(A) | 4 | ||
19 | XKBH-00695 | PIPE-INJECTION(NO.2) | 1 | ||
2 | XKBH-00684 | NUT(12×1.5) | 4 | ||
20 | XKBH-00696 | PIPE-INJECTION(NO.3) | 1 | ||
21 | XKBH-00697 | PIPE-INJECTION(NO.4) | 1 | ||
22 | XKBH-00698 | CLAMP(B) | 2 | ||
23 | XKBH-00699 | CLAMP(C) | 1 | ||
3 | XKBH-00685 | GASKET-FUEL RETURN PIPE | 4 | ||
4 | XKBH-00688 | NOZZLE & HOLDER ASSY | 4 | ||
5 | @ | BODY-NOZZLE&HOLDER | 1 | ||
6 | @ | SHIM | 1 | ||
7 | @ | SPRING-NOZZLE | 1 | ||
8 | @ | SEAT-SPRING | 1 | ||
9 | @ | SPACER | 1 |
