Каталог запчастей
-
Hyundai
-
20G/25G/30G-7
- 4-SPOOL HYD PIPING(TF-MAST,INTERNAL)

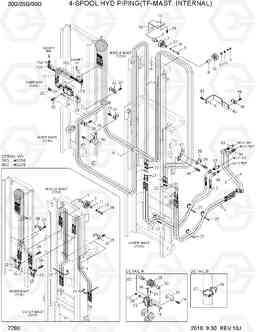

4-SPOOL HYD PIPING(TF-MAST,INTERNAL) погрузчика на сжиженном газе Hyundai 20G/25G/30G-7
4-SPOOL HYD PIPING(TF-MAST,INTERNAL) погрузчика на сжиженном газе Hyundai 20G/25G/30G-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7290
Наименование:4-SPOOL HYD PIPING(TF-MAST,INTERNAL)
Версия:2010. 9.30 REV.10J
4-SPOOL HYD PIPING(TF-MAST,INTERNAL) 20G/25G/30G-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064083 | Шланг в сборе | 4 |
TF370,20G
|
|
| 1 | P910-064043 | Шланг в сборе | 4 |
TF370
|
|
| 1 | P910-064087 | Шланг в сборе | 4 |
TF370,25G
|
|
| 1 | P910-064083 | Шланг в сборе | 4 |
TF370,25G
|
|
| 1 | P910-064043 | Шланг в сборе | 4 |
TF370
|
|
| 1 | P910-064087 | Шланг в сборе | 4 |
TF370,30G
|
|
| 1 | P910-064083 | Шланг в сборе | 4 |
TF370,30G
|
|
| 1 | P910-064089 | Шланг в сборе | 4 |
TF400,20G
|
|
| 1 | P910-064047 | Шланг в сборе | 4 |
TF400
|
|
| 1 | P910-064093 | Шланг в сборе | 4 |
TF400,25G
|
|
| 1 | P910-064089 | Шланг в сборе | 4 |
TF400,25G
|
|
| 1 | P910-064047 | Шланг в сборе | 4 |
TF400
|
|
| 1 | P910-064093 | Шланг в сборе | 4 |
TF400,30G
|
|
| 1 | P910-064089 | Шланг в сборе | 4 |
TF400,30G
|
|
| 1 | P910-064095 | Шланг в сборе | 4 |
TF430,20G
|
|
| 1 | P910-064051 | Шланг в сборе | 4 |
TF430
|
|
| 1 | P910-064099 | Шланг в сборе | 4 |
TF430,25G
|
|
| 1 | P910-064095 | Шланг в сборе | 4 |
TF430,25G
|
|
| 1 | P910-064051 | Шланг в сборе | 4 |
TF430
|
|
| 1 | P910-064099 | Шланг в сборе | 4 |
TF430,30G
|
|
| 1 | P910-064095 | Шланг в сборе | 4 |
TF430,30G
|
|
| 1 | P910-064100 | Шланг в сборе | 4 |
TF450,20G
|
|
| 1 | P910-064055 | Шланг в сборе | 4 |
TF450
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF450,25G
|
|
| 1 | P910-064100 | Шланг в сборе | 4 |
TF450,25G
|
|
| 1 | P910-064055 | Шланг в сборе | 4 |
TF450
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF450,30G
|
|
| 1 | P910-064100 | Шланг в сборе | 4 |
TF450,30G
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF470,20G
|
|
| 1 | P910-064057 | Шланг в сборе | 4 |
TF470
|
|
| 1 | P910-064108 | Шланг в сборе | 4 |
TF470,25G
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF470,25G
|
|
| 1 | P910-064057 | Шланг в сборе | 4 |
TF470
|
|
| 1 | P910-064108 | Шланг в сборе | 4 |
TF470,30G
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF470,30G
|
|
| 1 | P910-064110 | Шланг в сборе | 4 |
TF500,20G
|
|
| 1 | P910-064061 | Шланг в сборе | 4 |
TF500
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
TF500,25G
|
|
| 1 | P910-064110 | Шланг в сборе | 4 |
TF500,25G
|
|
| 1 | P910-064061 | Шланг в сборе | 4 |
TF500
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
TF500,30G
|
|
| 1 | P910-064110 | Шланг в сборе | 4 |
TF500,30G
|
|
| 1 | P910-064120 | Шланг в сборе | 4 |
TF550,20G
|
|
| 1 | P910-064069 | Шланг в сборе | 4 |
TF550
|
|
| 1 | P910-064125 | Шланг в сборе | 4 |
TF550,25G
|
|
| 1 | P910-064120 | Шланг в сборе | 4 |
TF550,25G
|
|
| 1 | P910-064069 | Шланг в сборе | 4 |
TF550
|
|
| 1 | P910-064125 | Шланг в сборе | 4 |
TF550,30G
|
|
| 1 | P910-064120 | Шланг в сборе | 4 |
TF550,30G
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
TF600,20G
|
|
| 1 | P910-064077 | Шланг в сборе | 4 |
TF600
|
|
| 1 | P910-064137 | Шланг в сборе | 4 |
TF600,25G
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
TF600,25G
|
|
| 1 | P910-064077 | Шланг в сборе | 4 |
TF600
|
|
| 1 | P910-064137 | Шланг в сборе | 4 |
TF600,30G
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
TF600,30G
|
|
| 1 | P910-064084 | Шланг в сборе | 4 |
TF650,25G
|
|
| 1 | P910-064044 | Шланг в сборе | 4 |
TF650,25G
|
|
| 1 | P910-064084 | Шланг в сборе | 4 |
TF650,30G
|
|
| 1 | P910-064044 | Шланг в сборе | 4 |
TF650,30G
|
|
| 1 | P910-064092 | Шланг в сборе | 4 |
TF700,25G
|
|
| 1 | P910-064056 | Шланг в сборе | 4 |
TF700,25G
|
|
| 1 | P910-064092 | Шланг в сборе | 4 |
TF700,30G
|
|
| 1 | P910-064056 | Шланг в сборе | 4 |
TF700,30G
|
|
| 10 | S411-120006 | Шайба пружинная | 3 | ||
| 101 | P933-064007 | Шланг в сборе | 1 |
20/25G,S/S
|
|
| 101 | P933-064009 | Шланг в сборе | 1 |
30G,S/SHIFT
|
|
| 102 | P933-064011 | Шланг в сборе | 1 |
SIDE SHIFT
|
|
| 103 | 31FG-80400 | Колено 90 | 1 |
25G,S/SHIFT
|
|
| 103 | 31FG-80400 | Колено 90 | 1 |
30G,S/SHIFT
|
|
| 104 | X500-310002 | Разъем | 1 |
25G,S/SHIFT
|
|
| 104 | X500-310002 | Разъем | 1 |
30G,S/SHIFT
|
|
| 105 | X850-525200 | Колено 90, поворотный, ORFS | 2 |
SIDE SHIFT
|
|
| 11 | S441-120006 | Шайба | 1 |
25G
|
|
| 11 | S441-120006 | Шайба | 1 |
30G
|
|
| 12 | 33HA-90801 | Кронштейн ва шкив | 1 | ||
| 13 | 34FG-90270 | Крышка | 1 | ||
| 14 | S035-081526 | Болт | 4 | ||
| 15 | S037-102526 | Болт | 4 | ||
| 16 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S017-101406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 19 | S275-100006 | Гайка самоблокирующаяся | 1 | ||
| 2 | P910-064038 | Шланг в сборе | 4 |
TF370,25G
|
|
| 2 | P910-064038 | Шланг в сборе | 4 |
TF370,30G
|
|
| 2 | P910-064040 | Шланг в сборе | 4 |
TF400,25G
|
|
| 2 | P910-064040 | Шланг в сборе | 4 |
TF400,30G
|
|
| 2 | P910-064042 | Шланг в сборе | 4 |
TF430,25G
|
|
| 2 | P910-064042 | Шланг в сборе | 4 |
TF430,30G
|
|
| 2 | P910-064043 | Шланг в сборе | 4 |
TF450,25G
|
|
| 2 | P910-064043 | Шланг в сборе | 4 |
TF450,30G
|
|
| 2 | P910-064045 | Шланг в сборе | 4 |
TF470,25G
|
|
| 2 | P910-064045 | Шланг в сборе | 4 |
TF470,30G
|
|
| 2 | P910-064047 | Шланг в сборе | 4 |
TF500,25G
|
|
| 2 | P910-064047 | Шланг в сборе | 4 |
TF500,30G
|
|
| 2 | P910-064050 | Шланг в сборе | 4 |
TF550,25G
|
|
| 2 | P910-064050 | Шланг в сборе | 4 |
TF550,30G
|
|
| 2 | P910-064054 | Шланг в сборе | 4 |
TF600,25G
|
|
| 2 | P910-064054 | Шланг в сборе | 4 |
TF600,30G
|
|
| 2 | P910-064058 | Шланг в сборе | 4 |
TF650,25G
|
|
| 2 | P910-064058 | Шланг в сборе | 4 |
TF650,30G
|
|
| 2 | P910-064062 | Шланг в сборе | 4 |
TF700,25G
|
|
| 2 | P910-064062 | Шланг в сборе | 4 |
TF700,30G
|
|
| 20 | S403-102006 | Плоская шайба | 1 | ||
| 21 | 31FG-80210 | Соединитель | 4 | ||
| 22 | 31FG-80430 | Гайка | 4 | ||
| 23 | 34FG-90210 | Трубка | 2 |
25G
|
|
| 23 | 34FG-90210 | Трубка | 2 |
30G
|
|
| 24 | S037-102026 | Болт | 4 |
25G
|
|
| 24 | S037-102026 | Болт | 4 |
30G
|
|
| 25 | 34FK-90401 | блок ва | 2 | ||
| 26 | X710-100103 | Крышка | 4 | ||
| 27 | S552-102370 | Зажим | 6 | ||
| 28 | 34FG-90260 | Зажим | 4 | ||
| 29 | S035-063526 | Болт | 10 |
20G
|
|
| 29 | S035-063526 | Болт | 8 |
25G
|
|
| 29 | S035-063526 | Болт | 10 |
25G
|
|
| 29 | S035-063526 | Болт | 8 |
30G
|
|
| 29 | S035-063526 | Болт | 10 |
30G
|
|
| 3 | P933-064032 | Шланг в сборе | 2 |
20G
|
|
| 3 | P933-064027 | Шланг в сборе | 2 |
25G
|
|
| 3 | P933-064032 | Шланг в сборе | 2 |
25G
|
|
| 3 | P933-064027 | Шланг в сборе | 2 |
30G
|
|
| 3 | P933-064032 | Шланг в сборе | 2 |
30G
|
|
| 31 | S471-800162 | Палец | 1 | ||
| 32 | 34FG-90351 | контактный шланг шкив | 2 | ||
| 33 | 31FQ-10070 | Соединитель | 2 | ||
| 34 | 31N5-30050 | Соединитель | 2 | ||
| 35 | 33HD-90370 | Шланг шкив | 1 | ||
| 36 | 33HN-80100 | шкив в сборе шланг | 1 |
20G
|
|
| 36 | 33HN-80100 | шкив в сборе шланг | 1 |
25G
|
|
| 36 | 33HN-80100 | шкив в сборе шланг | 1 |
30G
|
|
| 37 | 33HN-90600 | Вставка | 2 |
20G
|
|
| 37 | 33HN-90600 | Вставка | 2 |
25G
|
|
| 37 | 33HN-90600 | Вставка | 2 |
30G
|
|
| 38 | 33HN-90311 | кронштейн шкива | 1 |
20G
|
|
| 38 | 33HN-90311 | кронштейн шкива | 1 |
25G
|
|
| 38 | 33HN-90311 | кронштейн шкива | 1 |
30G
|
|
| 39 | S035-083536 | Болт | 2 |
20G
|
|
| 39 | S035-083536 | Болт | 2 |
25G
|
|
| 39 | S035-083536 | Болт | 2 |
30G
|
|
| 4 | P913-064022 | Шланг в сборе | 2 |
20G
|
|
| 4 | P913-064025 | Шланг в сборе | 2 |
25G
|
|
| 4 | P913-064022 | Шланг в сборе | 2 |
25G
|
|
| 4 | P913-064025 | Шланг в сборе | 2 |
30G
|
|
| 4 | P913-064022 | Шланг в сборе | 2 |
30G
|
|
| 40 | 33HN-90901 | Кронштейн | 1 |
20G
|
|
| 40 | 33HN-90901 | Кронштейн | 1 |
25G
|
|
| 40 | 33HN-90901 | Кронштейн | 1 |
30G
|
|
| 41 | 33HN-90700 | Кронштейн | 1 |
20G
|
|
| 41 | 33HN-90700 | Кронштейн | 1 |
25G
|
|
| 41 | 33HN-90700 | Кронштейн | 1 |
30G
|
|
| 42 | 33HN-90811 | Кронштейн | 1 |
20G
|
|
| 42 | 33HN-90811 | Кронштейн | 1 |
25G
|
|
| 42 | 33HN-90811 | Кронштейн | 1 |
30G
|
|
| 43 | S035-083036 | Болт | 2 |
20G
|
|
| 43 | S035-083036 | Болт | 2 |
25G
|
|
| 43 | S035-083036 | Болт | 2 |
30G
|
|
| 44 | 34FG-90460 | Зажим | 1 |
20G
|
|
| 44 | 34FG-90460 | Зажим | 1 |
25G
|
|
| 44 | 34FG-90460 | Зажим | 1 |
30G
|
|
| 45 | S035-082516 | Болт | 4 |
20G
|
|
| 45 | S035-082516 | Болт | 4 |
25G
|
|
| 45 | S035-082516 | Болт | 4 |
30G
|
|
| 46 | 31FY-80910 | Зажим | 1 |
20G
|
|
| 46 | 31FY-80910 | Зажим | 1 |
25G
|
|
| 46 | 31FY-80910 | Зажим | 1 |
30G
|
|
| 47 | S520-090000 | Зажим | 1 |
20G
|
|
| 47 | S520-090000 | Зажим | 1 |
25G
|
|
| 47 | S520-090000 | Зажим | 1 |
30G
|
|
| 5 | 33HA-90500 | Трубка | 1 | ||
| 6 | 33HA-90600 | Трубка | 1 | ||
| 7 | 34FG-90201 | Шланг шкив | 1 |
20G
|
|
| 7 | 34FG-90201 | Шланг шкив | 2 |
25G
|
|
| 7 | 34FG-90201 | Шланг шкив | 1 |
25G
|
|
| 7 | 34FG-90201 | Шланг шкив | 2 |
30G
|
|
| 7 | 34FG-90201 | Шланг шкив | 1 |
30G
|
|
| 8 | 31FV-90130 | контактный шланг шкив | 2 | ||
| 9 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 |
20G
|
|
| 9 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 |
25G
|
|
| 9 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 |
25G
|
|
| 9 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 |
30G
|
|
| 9 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 |
30G
|
