4-SPOOL HYD PIPING(VF-MAST) погрузчика на сжиженном газе Hyundai 20L/25L/30L-7
4-SPOOL HYD PIPING(VF-MAST) погрузчика на сжиженном газе Hyundai 20L/25L/30L-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7180
Наименование:4-SPOOL HYD PIPING(VF-MAST)
Версия:2008.11.30 REV.8L

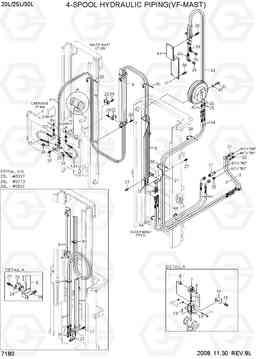

4-SPOOL HYD PIPING(VF-MAST) 20L/25L/30L-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P933-064024 | Шланг в сборе | 2 |
20L
|
|
| 1 | P933-064027 | Шланг в сборе | 2 |
20L
|
|
| 1 | P933-064024 | Шланг в сборе | 2 |
25L
|
|
| 1 | P933-064027 | Шланг в сборе | 2 |
25L
|
|
| 1 | P933-064024 | Шланг в сборе | 2 |
30L
|
|
| 1 | P933-064027 | Шланг в сборе | 2 |
30L
|
|
| 10 | 33HA-90700 | Кронштейн | 1 |
20L
|
|
| 10 | 33HA-90701 | Кронштейн ва шкив | 1 |
20L
|
|
| 10 | 33HA-90700 | Кронштейн | 1 |
25L
|
|
| 10 | 33HA-90701 | Кронштейн ва шкив | 1 |
25L
|
|
| 10 | 33HA-90700 | Кронштейн | 1 |
30L
|
|
| 10 | 33HA-90701 | Кронштейн ва шкив | 1 |
30L
|
|
| 101 | P933-064007 | Шланг в сборе | 2 |
20/25L, S/SHIFT
|
|
| 101 | P933-064007 | Шланг в сборе | 2 |
30L, S/SHIFT
|
|
| 101 | P933-064009 | Шланг в сборе | 2 |
30L, S/SHIFT
|
|
| 102 | X500-310002 | Разъем | 2 |
SIDE SHIFT
|
|
| 11 | S017-101006 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 12 | S403-10200B | Плоская шайба | 1 | ||
| 13 | S275-100006 | Гайка самоблокирующаяся | 1 | ||
| 14 | 33HA-90750 | Крышка | 1 |
20L
|
|
| 14 | 33HA-90751 | Крышка | 1 |
20L
|
|
| 14 | 33HA-90750 | Крышка | 1 |
25L
|
|
| 14 | 33HA-90751 | Крышка | 1 |
25L
|
|
| 14 | 33HA-90750 | Крышка | 1 |
30L
|
|
| 14 | 33HA-90751 | Крышка | 1 |
30L
|
|
| 15 | S035-081526 | Болт | 2 | ||
| 16 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 17 | S411-120006 | Шайба пружинная | 1 | ||
| 18 | S471-800162 | Палец | 1 | ||
| 19 | 31FG-80210 | Соединитель | 2 | ||
| 2 | 33HA-90500 | Трубка | 1 | ||
| 20 | 31FG-80430 | Гайка | 2 | ||
| 21 | 32FG-80040 | Кронштейн шланга | 1 |
20L
|
|
| 21 | 32FG-80041 | Кронштейн | 1 |
20L
|
|
| 21 | 32FG-80040 | Кронштейн шланга | 1 |
25L
|
|
| 21 | 32FG-80041 | Кронштейн | 1 |
25L
|
|
| 21 | 32FG-80040 | Кронштейн шланга | 1 |
30L
|
|
| 21 | 32FG-80041 | Кронштейн | 1 |
30L
|
|
| 22 | 33FG-90210 | Зажим | 1 |
20L
|
|
| 22 | 34FG-90260 | Зажим | 2 |
20L
|
|
| 22 | 33FG-90210 | Зажим | 1 |
25L
|
|
| 22 | 34FG-90260 | Зажим | 2 |
25L
|
|
| 22 | 33FG-90210 | Зажим | 1 |
30L
|
|
| 22 | 34FG-90260 | Зажим | 2 |
30L
|
|
| 23 | 31FB-70040 | Зажим | 1 |
20L
|
|
| 23 | 31FB-70040 | Зажим | 1 |
25L
|
|
| 23 | 31FB-70040 | Зажим | 1 |
30L
|
|
| 24 | 31FA-60020 | Держатель | 1 |
20L
|
|
| 24 | 31FA-60020 | Держатель | 1 |
25L
|
|
| 24 | 31FA-60020 | Держатель | 1 |
30L
|
|
| 25 | 33HA-90401 | Трубка | 1 | ||
| 26 | X710-100103 | Крышка | 4 | ||
| 27 | S037-103026 | Болт | 3 | ||
| 28 | S037-102026 | Болт | 3 | ||
| 29 | S035-082026 | Болт | 3 |
20L
|
|
| 29 | S035-063526 | Болт | 4 |
20L
|
|
| 29 | S035-082026 | Болт | 3 |
25L
|
|
| 29 | S035-063526 | Болт | 4 |
25L
|
|
| 29 | S035-082026 | Болт | 3 |
30L
|
|
| 29 | S035-063526 | Болт | 4 |
30L
|
|
| 3 | 33HA-90600 | Трубка | 1 | ||
| 30 | S552-035146 | Зажим | 10 | ||
| 31 | 31FQ-10070 | Соединитель | 2 | ||
| 32 | 31N5-30050 | Соединитель | 2 | ||
| 33 | 6600363600 | катушка для шланга RH | 1 | ||
| 34 | P910-064045 | Шланг в сборе | 2 |
VF290
|
|
| 34 | P910-064047 | Шланг в сборе | 2 |
VF320
|
|
| 35 | X500-310002 | Разъем | 2 | ||
| 36 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S037-102556 | Болт | 4 | ||
| 39 | 33FJ-80170 | Колено 90 | 1 | ||
| 4 | P910-064088 | Шланг в сборе | 2 |
VF290,20L
|
|
| 4 | P910-064087 | Шланг в сборе | 2 |
VF290,20L
|
|
| 4 | P910-064088 | Шланг в сборе | 2 |
VF290,25L
|
|
| 4 | P910-064087 | Шланг в сборе | 2 |
VF290,25L
|
|
| 4 | P910-064088 | Шланг в сборе | 2 |
VF290,30L
|
|
| 4 | P910-064087 | Шланг в сборе | 2 |
VF290,30L
|
|
| 4 | P910-064092 | Шланг в сборе | 2 |
VF320,20L
|
|
| 4 | P910-064093 | Шланг в сборе | 2 |
VF320,20L
|
|
| 4 | P910-064092 | Шланг в сборе | 2 |
VF320,25L
|
|
| 4 | P910-064093 | Шланг в сборе | 2 |
VF320,25L
|
|
| 4 | P910-064092 | Шланг в сборе | 2 |
VF320,30L
|
|
| 4 | P910-064093 | Шланг в сборе | 2 |
VF320,30L
|
|
| 40 | 33FJ-80180 | Колено 90, долго | 1 | ||
| 41 | 33FG-90310 | Кронштейн | 1 |
20L
|
|
| 41 | 33FG-90311 | Кронштейн | 1 |
20L
|
|
| 41 | 33FG-90310 | Кронштейн | 1 |
25L
|
|
| 41 | 33FG-90311 | Кронштейн | 1 |
25L
|
|
| 41 | 33FG-90310 | Кронштейн | 1 |
30L
|
|
| 41 | 33FG-90311 | Кронштейн | 1 |
30L
|
|
| 42 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 43 | S441-120006 | Шайба | 2 | ||
| 44 | S552-102370 | Зажим | 3 | ||
| 5 | 32FG-80210 | Охранник ва стат | 1 |
VF290,20L
|
|
| 5 | 32HN-91011 | Охранник ва стат | 1 |
VF290,20L
|
|
| 5 | 32FG-80210 | Охранник ва стат | 1 |
VF290,25L
|
|
| 5 | 32HN-91011 | Охранник ва стат | 1 |
VF290,25L
|
|
| 5 | 32FG-80210 | Охранник ва стат | 1 |
VF290,30L
|
|
| 5 | 32HN-91011 | Охранник ва стат | 1 |
VF290,30L
|
|
| 5 | 32FG-80220 | Охранник ва стат | 1 |
VF320,20L
|
|
| 5 | 32HN-91021 | Охранник ва стат | 1 |
VF320,20L
|
|
| 5 | 32FG-80220 | Охранник ва стат | 1 |
VF320,25L
|
|
| 5 | 32HN-91021 | Охранник ва стат | 1 |
VF320,25L
|
|
| 5 | 32FG-80220 | Охранник ва стат | 1 |
VF320,30L
|
|
| 5 | 32HN-91021 | Охранник ва стат | 1 |
VF320,30L
|
|
| 6 | 32FG-80311 | Охранник ва отм | 1 |
VF290,20L
|
|
| 6 | 32HN-91111 | Охранник ва отм | 1 |
VF290,20L
|
|
| 6 | 32FG-80311 | Охранник ва отм | 1 |
VF290,25L
|
|
| 6 | 32HN-91111 | Охранник ва отм | 1 |
VF290,25L
|
|
| 6 | 32FG-80311 | Охранник ва отм | 1 |
VF290,30L
|
|
| 6 | 32HN-91111 | Охранник ва отм | 1 |
VF290,30L
|
|
| 6 | 32FG-80321 | Охранник ва отм | 1 |
VF320,20L
|
|
| 6 | 32HN-91121 | Охранник ва отм | 1 |
VF320,20L
|
|
| 6 | 32FG-80321 | Охранник ва отм | 1 |
VF320,25L
|
|
| 6 | 32HN-91121 | Охранник ва отм | 1 |
VF320,25L
|
|
| 6 | 32FG-80321 | Охранник ва отм | 1 |
VF320,30L
|
|
| 6 | 32HN-91121 | Охранник ва отм | 1 |
VF320,30L
|
|
| 7 | 34FG-90201 | Шланг шкив | 1 | ||
| 8 | 34FG-90250 | контактный шланг шкив | 1 |
20L
|
|
| 8 | 34FG-90370 | контактный шланг шкив | 1 |
20L
|
|
| 8 | 34FG-90250 | контактный шланг шкив | 1 |
25L
|
|
| 8 | 34FG-90370 | контактный шланг шкив | 1 |
25L
|
|
| 8 | 34FG-90250 | контактный шланг шкив | 1 |
30L
|
|
| 8 | 34FG-90370 | контактный шланг шкив | 1 |
30L
|
|
| 9 | 34FG-90360 | Вставка | 1 |
20L
|
|
| 9 | 34FG-90330 | Вставка | 1 |
20L
|
|
| 9 | 34FG-90360 | Вставка | 1 |
25L
|
|
| 9 | 34FG-90330 | Вставка | 1 |
25L
|
|
| 9 | 34FG-90360 | Вставка | 1 |
30L
|
|
| 9 | 34FG-90330 | Вставка | 1 |
30L
|
