STEERING HYDRAULIC PIPING погрузчика на сжиженном газе Hyundai 20LC/25LC/30LC-7
STEERING HYDRAULIC PIPING погрузчика на сжиженном газе Hyundai 20LC/25LC/30LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:STEERING HYDRAULIC PIPING
Версия:2010. 3.31 REV.10C

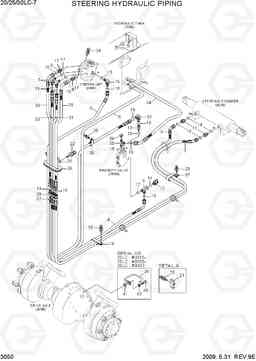

STEERING HYDRAULIC PIPING 20LC/25LC/30LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FG-10020 | Колено 90 | 1 | ||
| 11 | 31FN-10050 | Разъем долго | 2 | ||
| 12 | 31HF-20090 | COUPLING-SCREW | 1 | ||
| 13 | 31HH-10040 | Разъем | 1 | ||
| 14 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 15 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | 31HA-10160 | Зажим | 1 | ||
| 17 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 18 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 19 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 2 | 31HC-10012 | Шланг в сборе (0x45) ORFS | 1 | ||
| 20 | 31HA-10090 | Зажим | 1 | ||
| 21 | 31HH-10020 | Зажим | 3 | ||
| 22 | S035-082526 | Болт | 2 | ||
| 23 | S035-084026 | Болт | 3 | ||
| 24 | S037-102516 | Болт | 4 | ||
| 25 | S035-082036 | Болт | 1 | ||
| 26 | S760-030622 | Уплотнительная втулка | 1 | ||
| 27 | S520-017000 | Зажим | 2 | ||
| 28 | 31HA-10150 | Разъем основная шланг | 1 | ||
| 29 | P930-064012 | Шланг в сборе | 1 | ||
| 3 | 31HC-10022 | Шланг в сборе (0x45) ORFS | 1 | ||
| 30 | 31HA-10230 | HOSE ASSY ORFS 0x90d | 1 | ||
| 31 | P910-065013 | Шланг в сборе | 1 | ||
| 32 | 31HG-70020 | Колено 90 / SL, ORFS | 1 | ||
| 33 | 31HC-10030 | Шланг в сборе | 1 | ||
| 34 | P920-041024 | Шланг в сборе | 1 | ||
| 35 | 31HH-20040 | TEE | 1 | ||
| 36 | P220-310102 | Заглушка | 1 | ||
| 37 | 31HA-10130 | Зажим | 1 | ||
| 38 | 31L7-50010 | Зажим | 1 |
20LC
|
|
| 38 | S543-160002 | Зажим трубки | 1 |
20LC
|
|
| 38 | 31L7-50010 | Зажим | 1 |
25LC
|
|
| 38 | S543-160002 | Зажим трубки | 1 |
25LC
|
|
| 38 | 31L7-50010 | Зажим | 1 |
30LC
|
|
| 38 | S543-160002 | Зажим трубки | 1 |
30LC
|
|
| 39 | 31HA-10271 | Щуп | 1 |
20LC
|
|
| 39 | 31HA-10271 | Щуп | 1 |
25LC
|
|
| 39 | 31HA-10271 | Щуп | 1 |
30LC
|
|
| 4 | P930-065019 | Шланг в сборе | 1 | ||
| 40 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 1 |
20LC
|
|
| 40 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 1 |
25LC
|
|
| 40 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 1 |
30LC
|
|
| 41 | S403-10200B | Плоская шайба | 1 |
20LC
|
|
| 41 | S403-10200B | Плоская шайба | 1 |
25LC
|
|
| 41 | S403-10200B | Плоская шайба | 1 |
30LC
|
|
| 42 | S411-100006 | Шайба пружинная | 1 |
20LC
|
|
| 42 | S411-100006 | Шайба пружинная | 1 |
25LC
|
|
| 42 | S411-100006 | Шайба пружинная | 1 |
30LC
|
|
| 5 | P760-013085 | Рукав высокого давления (РВД) | 1 | ||
| 6 | 31HA-10211 | Шланг в сборе | 1 | ||
| 7 | 31HA-10060 | Колено 90 | 2 | ||
| 8 | 31HA-10100 | Соединитель | 2 | ||
| 9 | 31HF-10032 | тройник с манометром порт | 1 |
