Каталог запчастей
-
Hyundai
-
20LC/25LC/30LC-7
- MAST HYDRAULIC PIPING(TF-MAST)
MAST HYDRAULIC PIPING(TF-MAST) погрузчика на сжиженном газе Hyundai 20LC/25LC/30LC-7
MAST HYDRAULIC PIPING(TF-MAST) погрузчика на сжиженном газе Hyundai 20LC/25LC/30LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7140
Наименование:MAST HYDRAULIC PIPING(TF-MAST)
Версия:2010. 5.31 REV.10E

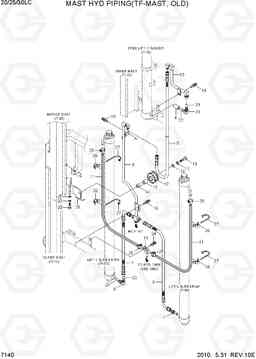

MAST HYDRAULIC PIPING(TF-MAST) 20LC/25LC/30LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | MAST PIPING GROUP | 1 |
20LC
|
|
| * | @ | MAST PIPING GROUP | 1 |
25LC
|
|
| * | @ | MAST PIPING GROUP | 1 |
30LC
|
|
| 1 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 10 | 33HC-82001 | Трубка | 1 | ||
| 11 | P760-013075 | Рукав высокого давления (РВД) | 2 |
TF370
|
|
| 11 | P760-013085 | Рукав высокого давления (РВД) | 2 |
TF400
|
|
| 11 | P760-013095 | Рукав высокого давления (РВД) | 2 |
TF430
|
|
| 11 | P760-013105 | Рукав высокого давления (РВД) | 2 |
TF450
|
|
| 11 | P760-013110 | Рукав высокого давления (РВД) | 2 |
TF470
|
|
| 11 | P760-013120 | Рукав высокого давления (РВД) | 2 |
TF500
|
|
| 11 | P760-013140 | Рукав высокого давления (РВД) | 2 |
TF550
|
|
| 11 | P760-013160 | Рукав высокого давления (РВД) | 2 |
TF600
|
|
| 11 | P760-013180 | Рукав высокого давления (РВД) | 2 |
TF650
|
|
| 11 | P760-013200 | Рукав высокого давления (РВД) | 2 |
TF700
|
|
| 12 | FMB0200610 | Шланг шкив | 1 | ||
| 13 | S731-020025 | Втулка | 1 | ||
| 14 | 33FY-85000 | контактный шланг шкив | 1 | ||
| 15 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S441-120006 | Шайба | 1 | ||
| 17 | S411-120006 | Шайба пружинная | 1 | ||
| 18 | S035-082036 | Болт | 5 | ||
| 19 | 31FG-80501 | возвращение тройник | 1 | ||
| 20 | X520-110023 | Штуцер 90 orfs | 1 | ||
| 22 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S037-102026 | Болт | 1 | ||
| 25 | 33HA-83350 | хомут | 4 | ||
| 26 | S552-102370 | Зажим | 4 | ||
| 27 | 31FA-80110 | Зажим | 4 | ||
| 28 | 33HC-83010 | Пластина | 1 |
20LC
|
|
| 28 | 33HC-83011 | Пластина | 1 |
20LC
|
|
| 28 | 33HC-83010 | Пластина | 1 |
25LC
|
|
| 28 | 33HC-83011 | Пластина | 1 |
25LC
|
|
| 28 | 33HC-83010 | Пластина | 1 |
30LC
|
|
| 28 | 33HC-83011 | Пластина | 1 |
30LC
|
|
| 29 | S621-016001 | О кольцо | 1 | ||
| 30 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S441-100006 | Шайба | 2 | ||
| 32 | S411-100006 | Шайба пружинная | 2 | ||
| 4 | EE19170100 | вниз клапан управления | 1 | ||
| 5 | P910-104041 | Шланг в сборе | 1 |
TF370
|
|
| 5 | P910-104045 | Шланг в сборе | 1 |
TF400
|
|
| 5 | P910-104049 | Шланг в сборе | 1 |
TF430
|
|
| 5 | P910-104053 | Шланг в сборе | 1 |
TF450
|
|
| 5 | P910-104055 | Шланг в сборе | 1 |
TF470
|
|
| 5 | P910-104059 | Шланг в сборе | 1 |
TF500
|
|
| 5 | P910-104067 | Шланг в сборе | 1 |
TF550
|
|
| 5 | P910-104075 | Шланг в сборе | 1 |
TF600
|
|
| 5 | P930-104080 | Рукав высокого давления (РВД) | 1 |
TF650
|
|
| 5 | P930-104088 | Рукав высокого давления (РВД) | 1 |
TF700
|
|
| 8 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 9 | 33HC-81002 | Трубка | 1 |
TF370, 20LC
|
|
| 9 | 33HC-81003 | Трубка | 1 |
TF370, 20LC
|
|
| 9 | 33HC-81002 | Трубка | 1 |
TF370, 25LC
|
|
| 9 | 33HC-81003 | Трубка | 1 |
TF370, 25LC
|
|
| 9 | 33HC-81002 | Трубка | 1 |
TF370, 30LC
|
|
| 9 | 33HC-81003 | Трубка | 1 |
TF370, 30LC
|
|
| 9 | 33HC-81012 | Трубка | 1 |
TF400, 20LC
|
|
| 9 | 33HC-81013 | Трубка | 1 |
TF400, 20LC
|
|
| 9 | 33HC-81012 | Трубка | 1 |
TF400, 25LC
|
|
| 9 | 33HC-81013 | Трубка | 1 |
TF400, 25LC
|
|
| 9 | 33HC-81012 | Трубка | 1 |
TF400, 30LC
|
|
| 9 | 33HC-81013 | Трубка | 1 |
TF400, 30LC
|
|
| 9 | 33HC-81022 | Трубка | 1 |
TF430, 20LC
|
|
| 9 | 33HC-81023 | Трубка | 1 |
TF430, 20LC
|
|
| 9 | 33HC-81022 | Трубка | 1 |
TF430, 25LC
|
|
| 9 | 33HC-81023 | Трубка | 1 |
TF430, 25LC
|
|
| 9 | 33HC-81022 | Трубка | 1 |
TF430, 30LC
|
|
| 9 | 33HC-81023 | Трубка | 1 |
TF430, 30LC
|
|
| 9 | 33HC-81032 | Трубка | 1 |
TF450, 20LC
|
|
| 9 | 33HC-81033 | Трубка | 1 |
TF450, 20LC
|
|
| 9 | 33HC-81032 | Трубка | 1 |
TF450, 25LC
|
|
| 9 | 33HC-81033 | Трубка | 1 |
TF450, 25LC
|
|
| 9 | 33HC-81032 | Трубка | 1 |
TF450, 30LC
|
|
| 9 | 33HC-81033 | Трубка | 1 |
TF450, 30LC
|
|
| 9 | 33HC-81042 | Трубка | 1 |
TF470, 20LC
|
|
| 9 | 33HC-81043 | Трубка | 1 |
TF470, 20LC
|
|
| 9 | 33HC-81042 | Трубка | 1 |
TF470, 25LC
|
|
| 9 | 33HC-81043 | Трубка | 1 |
TF470, 25LC
|
|
| 9 | 33HC-81042 | Трубка | 1 |
TF470, 30LC
|
|
| 9 | 33HC-81043 | Трубка | 1 |
TF470, 30LC
|
|
| 9 | 33HC-81052 | Трубка | 1 |
TF500, 20LC
|
|
| 9 | 33HC-81053 | Трубка | 1 |
TF500, 20LC
|
|
| 9 | 33HC-81052 | Трубка | 1 |
TF500, 25LC
|
|
| 9 | 33HC-81053 | Трубка | 1 |
TF500, 25LC
|
|
| 9 | 33HC-81052 | Трубка | 1 |
TF500, 30LC
|
|
| 9 | 33HC-81053 | Трубка | 1 |
TF500, 30LC
|
|
| 9 | 33HC-81062 | Трубка | 1 |
TF550, 20LC
|
|
| 9 | 33HC-81063 | Трубка | 1 |
TF550, 20LC
|
|
| 9 | 33HC-81062 | Трубка | 1 |
TF550, 25LC
|
|
| 9 | 33HC-81063 | Трубка | 1 |
TF550, 25LC
|
|
| 9 | 33HC-81062 | Трубка | 1 |
TF550, 30LC
|
|
| 9 | 33HC-81063 | Трубка | 1 |
TF550, 30LC
|
|
| 9 | 33HC-81072 | Трубка | 1 |
TF600, 20LC
|
|
| 9 | 33HC-81073 | Трубка | 1 |
TF600, 20LC
|
|
| 9 | 33HC-81072 | Трубка | 1 |
TF600, 25LC
|
|
| 9 | 33HC-81073 | Трубка | 1 |
TF600, 25LC
|
|
| 9 | 33HC-81072 | Трубка | 1 |
TF600, 30LC
|
|
| 9 | 33HC-81073 | Трубка | 1 |
TF600, 30LC
|
|
| 9 | 33HC-81082 | Трубка | 1 |
TF650, 20LC
|
|
| 9 | 33HC-81083 | Трубка | 1 |
TF650, 20LC
|
|
| 9 | 33HC-81082 | Трубка | 1 |
TF650, 25LC
|
|
| 9 | 33HC-81083 | Трубка | 1 |
TF650, 25LC
|
|
| 9 | 33HC-81082 | Трубка | 1 |
TF650, 30LC
|
|
| 9 | 33HC-81083 | Трубка | 1 |
TF650, 30LC
|
|
| 9 | 33HC-81092 | Трубка | 1 |
TF700, 20LC
|
|
| 9 | 33HC-81093 | Трубка | 1 |
TF700, 20LC
|
|
| 9 | 33HC-81092 | Трубка | 1 |
TF700, 25LC
|
|
| 9 | 33HC-81093 | Трубка | 1 |
TF700, 25LC
|
|
| 9 | 33HC-81092 | Трубка | 1 |
TF700, 30LC
|
|
| 9 | 33HC-81093 | Трубка | 1 |
TF700, 30LC
|
