4-SPOOL HYD PIPING(QF-MAST) погрузчика на сжиженном газе Hyundai 20LC/25LC/30LC-7
4-SPOOL HYD PIPING(QF-MAST) погрузчика на сжиженном газе Hyundai 20LC/25LC/30LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7380
Наименование:4-SPOOL HYD PIPING(QF-MAST)
Версия:2012. 1.31 REV.12A

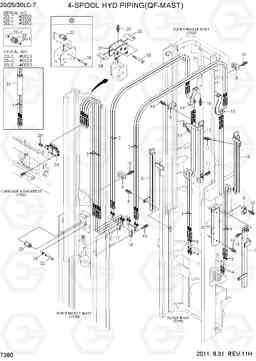

4-SPOOL HYD PIPING(QF-MAST) 20LC/25LC/30LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064056 | Шланг в сборе | 4 |
QF610
|
|
| 1 | P910-064064 | Шланг в сборе | 4 |
QF660
|
|
| 1 | P910-064068 | Шланг в сборе | 4 |
QF700
|
|
| 1 | P910-064074 | Шланг в сборе | 4 |
QF745
|
|
| 1 | P910-064080 | Шланг в сборе | 4 |
QF790
|
|
| 10 | S035-063526 | Болт | 20 |
20LC
|
|
| 10 | S035-063526 | Болт | 28 |
20LC
|
|
| 10 | S035-063526 | Болт | 20 |
25LC
|
|
| 10 | S035-063526 | Болт | 28 |
25LC
|
|
| 10 | S035-063526 | Болт | 20 |
30LC
|
|
| 10 | S035-063526 | Болт | 28 |
30LC
|
|
| 11 | S035-082026 | Болт | 4 | ||
| 12 | 3DHN-90200 | Охранник ва внешней середине | 1 |
QF610
|
|
| 12 | 3DHN-90210 | Охранник ва внешней середине | 1 |
QF660
|
|
| 12 | 3DHN-90220 | Охранник ва внешней середине | 1 |
QF700
|
|
| 12 | 3DHN-90230 | Охранник ва внешней середине | 1 |
QF745
|
|
| 12 | 3DHN-90240 | Охранник ва внешней середине | 1 |
QF790
|
|
| 13 | 3DHN-91300 | Охранник ва внешней середине | 1 |
QF610
|
|
| 13 | 3DHN-91310 | Охранник ва внешней середине | 1 |
QF660
|
|
| 13 | 3DHN-91320 | Охранник ва внешней середине | 1 |
QF700
|
|
| 13 | 3DHN-91330 | Охранник ва внешней середине | 1 |
QF745
|
|
| 13 | 3DHN-91340 | Охранник ва внешней середине | 1 |
QF790
|
|
| 14 | 3DHN-90400 | Кронштейн | 1 | ||
| 15 | 3DHN-90440 | Кронштейн | 1 | ||
| 16 | S035-082526 | Болт | 6 |
20LC
|
|
| 16 | S035-082526 | Болт | 10 |
20LC
|
|
| 16 | S035-082526 | Болт | 6 |
25LC
|
|
| 16 | S035-082526 | Болт | 10 |
25LC
|
|
| 16 | S035-082526 | Болт | 6 |
30LC
|
|
| 16 | S035-082526 | Болт | 10 |
30LC
|
|
| 17 | 3DHN-90501 | Трубка | 1 | ||
| 18 | 3DHN-90531 | Трубка | 1 | ||
| 19 | S037-102526 | Болт | 4 | ||
| 2 | P910-064044 | Шланг в сборе | 4 |
20LC,QF610
|
|
| 2 | P910-064045 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 2 | P910-064044 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 2 | P910-064045 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 2 | P910-064044 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 2 | P910-064048 | Шланг в сборе | 4 |
20LC,QF660
|
|
| 2 | P910-064049 | Шланг в сборе | 4 |
25LC,QF660
|
|
| 2 | P910-064048 | Шланг в сборе | 4 |
25LC,QF660
|
|
| 2 | P910-064049 | Шланг в сборе | 4 |
30LC,QF660
|
|
| 2 | P910-064048 | Шланг в сборе | 4 |
30LC,QF660
|
|
| 2 | P910-064050 | Шланг в сборе | 4 |
20LC,QF700
|
|
| 2 | P910-064051 | Шланг в сборе | 4 |
25LC,QF700
|
|
| 2 | P910-064050 | Шланг в сборе | 4 |
25LC,QF700
|
|
| 2 | P910-064051 | Шланг в сборе | 4 |
30LC,QF700
|
|
| 2 | P910-064050 | Шланг в сборе | 4 |
30LC,QF700
|
|
| 2 | P910-064053 | Шланг в сборе | 4 |
QF745
|
|
| 2 | P910-064056 | Шланг в сборе | 4 |
QF790
|
|
| 20 | 34FY-90110 | ролик шланг | 20 |
20LC
|
|
| 20 | 34FY-90110 | ролик шланг | 20 |
20LC
|
|
| 20 | 34FY-90110 | ролик шланг | 20 |
25LC
|
|
| 20 | 34FY-90110 | ролик шланг | 20 |
25LC
|
|
| 20 | 34FY-90110 | ролик шланг | 20 |
30LC
|
|
| 20 | 34FY-90110 | ролик шланг | 20 |
30LC
|
|
| 20-1 | S731-007010 | Втулка | 40 | ||
| 22 | S109-060806 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 23 | S411-060006 | Шайба пружинная | 10 | ||
| 24 | 34FK-90401 | блок ва | 2 | ||
| 25 | S037-104026 | Болт | 4 | ||
| 26 | X710-100103 | Крышка | 4 | ||
| 27 | 3DHN-90600 | Пластина | 2 | ||
| 28 | 34FY-90130 | Вставка | 4 | ||
| 29 | S035-081526 | Болт | 4 | ||
| 3 | P910-064047 | Шланг в сборе | 4 |
20LC,QF610
|
|
| 3 | P910-064048 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064047 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064048 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 3 | P910-064047 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 3 | P910-064049 | Шланг в сборе | 4 |
20LC,QF610
|
|
| 3 | P910-064050 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064049 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064050 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 3 | P910-064049 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 3 | P910-064055 | Шланг в сборе | 4 |
20LC,QF610
|
|
| 3 | P910-064056 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064055 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064056 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 3 | P910-064055 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 3 | P910-064061 | Шланг в сборе | 4 |
20LC,QF610
|
|
| 3 | P910-064062 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064061 | Шланг в сборе | 4 |
25LC,QF610
|
|
| 3 | P910-064062 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 3 | P910-064061 | Шланг в сборе | 4 |
30LC,QF610
|
|
| 30 | S035-066526 | Болт | 14 | ||
| 31 | P753-120004 | Защитная крышка шланг | 4 |
20LC
|
|
| 31 | P753-120004 | Защитная крышка шланг | 4 |
25LC
|
|
| 31 | P753-120004 | Защитная крышка шланг | 4 |
30LC
|
|
| 32 | 3DHN-91501 | Пластина | 1 |
20LC
|
|
| 32 | 3DHN-91501 | Пластина | 1 |
25LC
|
|
| 32 | 3DHN-91501 | Пластина | 1 |
30LC
|
|
| 4 | 31FG-80210 | Соединитель | 8 | ||
| 5 | 31FG-80430 | Гайка | 8 | ||
| 6 | 3DHN-90301 | Охранник ва внешний | 1 |
20LC, QF610
|
|
| 6 | 3DHN-90302 | Охранник ва внешний | 1 |
20LC, QF610
|
|
| 6 | 3DHN-90301 | Охранник ва внешний | 1 |
25LC, QF610
|
|
| 6 | 3DHN-90302 | Охранник ва внешний | 1 |
25LC, QF610
|
|
| 6 | 3DHN-90301 | Охранник ва внешний | 1 |
30LC, QF610
|
|
| 6 | 3DHN-90302 | Охранник ва внешний | 1 |
30LC, QF610
|
|
| 6 | 3DHN-90311 | Охранник ва внешний | 1 |
20LC, QF660
|
|
| 6 | 3DHN-90312 | Охранник ва внешний | 1 |
20LC, QF660
|
|
| 6 | 3DHN-90311 | Охранник ва внешний | 1 |
25LC, QF660
|
|
| 6 | 3DHN-90312 | Охранник ва внешний | 1 |
25LC, QF660
|
|
| 6 | 3DHN-90311 | Охранник ва внешний | 1 |
30LC, QF660
|
|
| 6 | 3DHN-90312 | Охранник ва внешний | 1 |
30LC, QF660
|
|
| 6 | 3DHN-90321 | Охранник ва внешний | 1 |
20LC, QF700
|
|
| 6 | 3DHN-90322 | Охранник ва внешний | 1 |
20LC, QF700
|
|
| 6 | 3DHN-90321 | Охранник ва внешний | 1 |
25LC, QF700
|
|
| 6 | 3DHN-90322 | Охранник ва внешний | 1 |
25LC, QF700
|
|
| 6 | 3DHN-90321 | Охранник ва внешний | 1 |
30LC, QF700
|
|
| 6 | 3DHN-90322 | Охранник ва внешний | 1 |
30LC, QF700
|
|
| 6 | 3DHN-90331 | Охранник ва внешний | 1 |
20LC, QF745
|
|
| 6 | 3DHN-90332 | Охранник ва внешний | 1 |
20LC, QF745
|
|
| 6 | 3DHN-90331 | Охранник ва внешний | 1 |
25LC, QF745
|
|
| 6 | 3DHN-90332 | Охранник ва внешний | 1 |
25LC, QF745
|
|
| 6 | 3DHN-90331 | Охранник ва внешний | 1 |
30LC, QF745
|
|
| 6 | 3DHN-90332 | Охранник ва внешний | 1 |
30LC, QF745
|
|
| 6 | 3DHN-90341 | Охранник ва внешний | 1 |
20LC, QF790
|
|
| 6 | 3DHN-90342 | Охранник ва внешний | 1 |
20LC, QF790
|
|
| 6 | 3DHN-90341 | Охранник ва внешний | 1 |
25LC, QF790
|
|
| 6 | 3DHN-90342 | Охранник ва внешний | 1 |
25LC, QF790
|
|
| 6 | 3DHN-90341 | Охранник ва внешний | 1 |
30LC, QF790
|
|
| 6 | 3DHN-90342 | Охранник ва внешний | 1 |
30LC, QF790
|
|
| 7 | 3DHN-91401 | Охранник ва внешний | 1 |
20LC, QF610
|
|
| 7 | 3DHN-91402 | Охранник ва внешний | 1 |
20LC, QF610
|
|
| 7 | 3DHN-91401 | Охранник ва внешний | 1 |
25LC, QF610
|
|
| 7 | 3DHN-91402 | Охранник ва внешний | 1 |
25LC, QF610
|
|
| 7 | 3DHN-91401 | Охранник ва внешний | 1 |
30LC, QF610
|
|
| 7 | 3DHN-91402 | Охранник ва внешний | 1 |
30LC, QF610
|
|
| 7 | 3DHN-91411 | Охранник ва внешний | 1 |
20LC, QF660
|
|
| 7 | 3DHN-91412 | Охранник ва внешний | 1 |
20LC, QF660
|
|
| 7 | 3DHN-91411 | Охранник ва внешний | 1 |
25LC, QF660
|
|
| 7 | 3DHN-91412 | Охранник ва внешний | 1 |
25LC, QF660
|
|
| 7 | 3DHN-91411 | Охранник ва внешний | 1 |
30LC, QF660
|
|
| 7 | 3DHN-91412 | Охранник ва внешний | 1 |
30LC, QF660
|
|
| 7 | 3DHN-91421 | Охранник ва внешний | 1 |
20LC, QF700
|
|
| 7 | 3DHN-91422 | Охранник ва внешний | 1 |
20LC, QF700
|
|
| 7 | 3DHN-91421 | Охранник ва внешний | 1 |
25LC, QF700
|
|
| 7 | 3DHN-91422 | Охранник ва внешний | 1 |
25LC, QF700
|
|
| 7 | 3DHN-91421 | Охранник ва внешний | 1 |
30LC, QF700
|
|
| 7 | 3DHN-91422 | Охранник ва внешний | 1 |
30LC, QF700
|
|
| 7 | 3DHN-91431 | Охранник ва внешний | 1 |
20LC, QF745
|
|
| 7 | 3DHN-91432 | Охранник ва внешний | 1 |
20LC, QF745
|
|
| 7 | 3DHN-91431 | Охранник ва внешний | 1 |
25LC, QF745
|
|
| 7 | 3DHN-91432 | Охранник ва внешний | 1 |
25LC, QF745
|
|
| 7 | 3DHN-91431 | Охранник ва внешний | 1 |
30LC, QF745
|
|
| 7 | 3DHN-91432 | Охранник ва внешний | 1 |
30LC, QF745
|
|
| 7 | 3DHN-91441 | Охранник ва внешний | 1 |
20LC, QF790
|
|
| 7 | 3DHN-91442 | Охранник ва внешний | 1 |
20LC, QF790
|
|
| 7 | 3DHN-91441 | Охранник ва внешний | 1 |
25LC, QF790
|
|
| 7 | 3DHN-91442 | Охранник ва внешний | 1 |
25LC, QF790
|
|
| 7 | 3DHN-91441 | Охранник ва внешний | 1 |
30LC, QF790
|
|
| 7 | 3DHN-91442 | Охранник ва внешний | 1 |
30LC, QF790
|
|
| 8 | S035-081626 | Болт | 2 | ||
| 9 | 34FG-90260 | Зажим | 10 |
20LC
|
|
| 9 | 34FG-90260 | Зажим | 14 |
20LC
|
|
| 9 | 34FG-90260 | Зажим | 10 |
25LC
|
|
| 9 | 34FG-90260 | Зажим | 14 |
25LC
|
|
| 9 | 34FG-90260 | Зажим | 10 |
30LC
|
|
| 9 | 34FG-90260 | Зажим | 14 |
30LC
|
