Каталог запчастей
-
Hyundai
-
22B/25B/30B/32B-7
- ELECTRIC
ELECTRIC погрузчика электрического Hyundai 22B/25B/30B/32B-7
ELECTRIC погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ELECTRIC
Версия:2011. 9.30 REV.11J

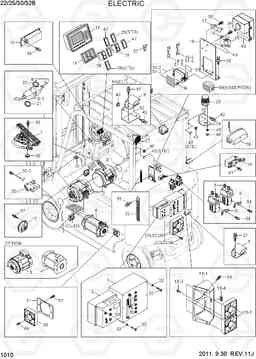

ELECTRIC 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21FH-08060 | Инвертор двойного ac2 | 1 | ||
| 1-1 | 21FH-08100 | предохранитель 500а | 1 |
NOT SHOWN
|
|
| 10 | 21FH-72260 | DC DC преобразователь | 1 | ||
| 11 | 21HE-73011 | DISPLAY | 1 | ||
| 12 | 21M8-00070 | Звуковой сигнал | 1 |
22B-7
|
|
| 12 | 21M8-00071 | Звуковой сигнал | 1 |
22B-7
|
|
| 12 | 21M8-00070 | Звуковой сигнал | 1 |
25B-7
|
|
| 12 | 21M8-00071 | Звуковой сигнал | 1 |
25B-7
|
|
| 12 | 21M8-00070 | Звуковой сигнал | 1 |
30B-7
|
|
| 12 | 21M8-00071 | Звуковой сигнал | 1 |
30B-7
|
|
| 12 | 21M8-00070 | Звуковой сигнал | 1 |
32B-7
|
|
| 12 | 21M8-00071 | Звуковой сигнал | 1 |
32B-7
|
|
| 13 | 21HD-72080 | FAN ASSY | 1 | ||
| 13-1 | 71HD-10290 | трубный вентилятор | 1 | ||
| 13-2 | 21HD-72110 | вентилятор 4312 | 2 | ||
| 13-3 | S151-050156 | SCREW-TAPPING | 8 | ||
| 13-4 | S681-100400 | Уплотнительная втулка | 1 | ||
| 14 | 21FH-02030 | Блок предохранителей в сборе | 1 |
22,W/O HEATING
|
|
| 14 | 21FH-02030 | Блок предохранителей в сборе | 1 |
25,W/O HEATING
|
|
| 14 | 21FH-02030 | Блок предохранителей в сборе | 1 |
30,W/O HEATING
|
|
| 14 | 21FH-02030 | Блок предохранителей в сборе | 1 |
32,W/O HEATING
|
|
| 14-2 | 21FH-02040 | Крышка и пропуск | 1 | ||
| 14-5 | 21HB-79030 | предохранитель (15А) | 3 | ||
| 14-6 | 21HB-79020 | предохранитель (10А) | 12 | ||
| 15 | 21E3-0011 | Реле | 1 |
22B-7
|
|
| 15 | 21E3-0025 | Реле | 1 |
22B-7
|
|
| 15 | 21E3-0011 | Реле | 1 |
25B-7
|
|
| 15 | 21E3-0025 | Реле | 1 |
25B-7
|
|
| 15 | 21E3-0011 | Реле | 1 |
30B-7
|
|
| 15 | 21E3-0025 | Реле | 1 |
30B-7
|
|
| 15 | 21E3-0011 | Реле | 1 |
32B-7
|
|
| 15 | 21E3-0025 | Реле | 1 |
32B-7
|
|
| 16 | 21M6-40052 | Прерыватель указателей поворота в сборе | 1 | ||
| 17 | B21830050 | пластина предохранитель | 1 | ||
| 18 | 21FH-72210 | кронштейн реле | 1 |
22B,NON-UL,UL-E
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
22B
|
|
| 18 | 21FH-72210 | кронштейн реле | 1 |
25B,NON-UL,UL-E
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
25B
|
|
| 18 | 21FH-72210 | кронштейн реле | 1 |
30B,NON-UL,UL-E
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
30B
|
|
| 18 | 21FH-72210 | кронштейн реле | 1 |
32B,NON-UL,UL-E
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
32B
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
22B
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
25B
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
30B
|
|
| 18 | 21FH-02111 | кронштейн реле | 1 |
32B
|
|
| 19 | 21FH-72071 | Втягивающее реле | 1 | ||
| 2 | 21FH-08020 | инвертор ac3 | 1 | ||
| 2-1 | 21FH-08050 | предохранитель 400а | 1 |
NOT SHOWN
|
|
| 20 | 21FH-12050 | SWITCH ASSY парковка | 1 | ||
| 20-1 | 310006190 | Переключатель микро | 1 |
22B
|
|
| 20-1 | 21FH-02260 | Переключатель микро | 1 |
22B
|
|
| 20-1 | 310006190 | Переключатель микро | 1 |
25B
|
|
| 20-1 | 21FH-02260 | Переключатель микро | 1 |
25B
|
|
| 20-1 | 310006190 | Переключатель микро | 1 |
30B
|
|
| 20-1 | 21FH-02260 | Переключатель микро | 1 |
30B
|
|
| 20-1 | 310006190 | Переключатель микро | 1 |
32B
|
|
| 20-1 | 21FH-02260 | Переключатель микро | 1 |
32B
|
|
| 20-2 | 21FH-15050 | Жгут р переключатель | 1 | ||
| 21 | F12140020 | Уплотнительная втулка | 2 | ||
| 22 | 21FY-72080 | ремень статический | 1 | ||
| 23 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
AMBER, 22B
|
|
| 23 | 21HA-20310 | лампа маяка, янтарь | 1 |
AMBER, 22B
|
|
| 23 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
AMBER, 25B
|
|
| 23 | 21HA-20310 | лампа маяка, янтарь | 1 |
AMBER, 25B
|
|
| 23 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
AMBER, 30B
|
|
| 23 | 21HA-20310 | лампа маяка, янтарь | 1 |
AMBER, 30B
|
|
| 23 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
AMBER, 32B
|
|
| 23 | 21HA-20310 | лампа маяка, янтарь | 1 |
AMBER, 32B
|
|
| 23 | F23842010 | Строб лампа красная | 1 |
RED, 22B
|
|
| 23 | 21HA-20320 | лампа маяк, красный | 1 |
RED, 22B
|
|
| 23 | F23842010 | Строб лампа красная | 1 |
RED, 25B
|
|
| 23 | 21HA-20320 | лампа маяк, красный | 1 |
RED, 25B
|
|
| 23 | F23842010 | Строб лампа красная | 1 |
RED, 30B
|
|
| 23 | 21HA-20320 | лампа маяк, красный | 1 |
RED, 30B
|
|
| 23 | F23842010 | Строб лампа красная | 1 |
RED, 32B
|
|
| 23 | 21HA-20320 | лампа маяк, красный | 1 |
RED, 32B
|
|
| 23 | 21FG-10820 | Строб лампа синяя | 1 |
BLUE, 22B
|
|
| 23 | 21HA-20330 | лампа маяк, синий | 1 |
BLUE, 22B
|
|
| 23 | 21FG-10820 | Строб лампа синяя | 1 |
BLUE, 25B
|
|
| 23 | 21HA-20330 | лампа маяк, синий | 1 |
BLUE, 25B
|
|
| 23 | 21FG-10820 | Строб лампа синяя | 1 |
BLUE, 30B
|
|
| 23 | 21HA-20330 | лампа маяк, синий | 1 |
BLUE, 30B
|
|
| 23 | 21FG-10820 | Строб лампа синяя | 1 |
BLUE, 32B
|
|
| 23 | 21HA-20330 | лампа маяк, синий | 1 |
BLUE, 32B
|
|
| 24 | 21FH-72011 | Кронштейн маяк | 1 |
22B
|
|
| 24 | 21FH-72012 | кронштейн лампы маяк | 1 |
22B
|
|
| 24 | 21FH-72011 | Кронштейн маяк | 1 |
25B
|
|
| 24 | 21FH-72012 | кронштейн лампы маяк | 1 |
25B
|
|
| 24 | 21FH-72011 | Кронштейн маяк | 1 |
30B
|
|
| 24 | 21FH-72012 | кронштейн лампы маяк | 1 |
30B
|
|
| 24 | 21FH-72011 | Кронштейн маяк | 1 |
32B
|
|
| 24 | 21FH-72012 | кронштейн лампы маяк | 1 |
32B
|
|
| 25 | 21E6-10460 | Крышка | 1 |
STD
|
|
| 25 | 21M6-00400 | Переключатель маячка | 1 |
BEACON LAMP
|
|
| 26 | 21FH-77010 | Лицензия лампы | 1 |
22B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
22B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
KOR,PNE,TIRE A
|
|
| 26 | 21FH-77010 | Лицензия лампы | 1 |
25B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
25B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
KOR,PNE,TIRE A
|
|
| 26 | 21FH-77010 | Лицензия лампы | 1 |
30B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
30B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
KOR,PNE,TIRE A
|
|
| 26 | 21FH-77010 | Лицензия лампы | 1 |
32B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
32B, KOR,PNEU
|
|
| 26 | 21HA-20510 | Лицензия лампы | 1 |
KOR,PNE,TIRE A
|
|
| 27 | F12840010 | LAMP SUB ASSY-WORK | 1 |
22B
|
|
| 27 | F12840011 | LAMP SUB ASSY-WORK | 1 |
22B
|
|
| 27 | F12840010 | LAMP SUB ASSY-WORK | 1 |
25B
|
|
| 27 | F12840011 | LAMP SUB ASSY-WORK | 1 |
25B
|
|
| 27 | F12840010 | LAMP SUB ASSY-WORK | 1 |
30B
|
|
| 27 | F12840011 | LAMP SUB ASSY-WORK | 1 |
30B
|
|
| 27 | F12840010 | LAMP SUB ASSY-WORK | 1 |
32B
|
|
| 27 | F12840011 | LAMP SUB ASSY-WORK | 1 |
32B
|
|
| 27-1 | 21HA-12010 | лампа (12v 55w, h3) | 1 |
NOT SHOWN
|
|
| 28 | 21E6-10460 | Крышка | 1 |
STD
|
|
| 28 | 21M8-01120 | перейти ж / лампы (12) | 1 |
REAR WORK LAMP
|
|
| 29 | 21FM-02031 | Переключатель в сборе SBR | 1 |
SBR
|
|
| 3 | @ | MOTOR-TRACTION | 2 |
SEE 1050,1055
|
|
| 3-1 | 21FH-02140 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | 21HE-72060 | Вентилятор | 3 | ||
| 31 | 21FS-02030 | Кронштейн вентилятора | 2 | ||
| 32 | S109-080856 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 33 | S411-080006 | Шайба пружинная | 10 | ||
| 34 | S132-061526 | SCREW-W/WASHER | 12 | ||
| 35 | S035-082026 | Болт | 5 | ||
| 36 | S681-290400 | Уплотнительная втулка | 1 | ||
| 37 | S035-081526 | Болт | 7 | ||
| 38 | S131-051246 | SCREW-W/WASHER | 4 | ||
| 39 | S131-051546 | SCREW-W/WASHER | 2 | ||
| 4 | @ | MOTOR-PUMP | 1 |
SEE 1060,1065
|
|
| 40 | S661-250800 | Крышка резиновая | 1 |
STD
|
|
| 40 | S681-190400 | Уплотнительная втулка | 1 |
REAR WORK LAMP
|
|
| 41 | S132-061526 | SCREW-W/WASHER | 2 |
SBR
|
|
| 42 | S035-082026 | Болт | 4 |
BEACON LAMP
|
|
| 43 | S661-250800 | Крышка резиновая | 1 |
STD
|
|
| 43 | S681-190400 | Уплотнительная втулка | 2 |
BEACON LAMP
|
|
| 44 | S205-041006 | Гайка | 3 |
22B,B/LAMP
|
|
| 44 | S205-04100B | Гайка | 3 |
22B,B/LAMP
|
|
| 44 | S205-041006 | Гайка | 3 |
25B,B/LAMP
|
|
| 44 | S205-04100B | Гайка | 3 |
25B,B/LAMP
|
|
| 44 | S205-041006 | Гайка | 3 |
30B,B/LAMP
|
|
| 44 | S205-04100B | Гайка | 3 |
30B,B/LAMP
|
|
| 44 | S205-041006 | Гайка | 3 |
32B,B/LAMP
|
|
| 44 | S205-04100B | Гайка | 3 |
32B,B/LAMP
|
|
| 45 | S411-040006 | Шайба пружинная | 3 | ||
| 46 | S151-050156 | SCREW-TAPPING | 12 | ||
| 47 | 21E6-10460 | Крышка | 1 |
22B
|
|
| 47 | 21E6-10460 | Крышка | 1 |
25B
|
|
| 47 | 21E6-10460 | Крышка | 1 |
30B
|
|
| 47 | 21E6-10460 | Крышка | 1 |
32B
|
|
| 48 | 21FH-02122 | COVER ASSY предохранитель & реле | 1 |
22B
|
|
| 48 | 21FH-02122 | COVER ASSY предохранитель & реле | 1 |
25B
|
|
| 48 | 21FH-02122 | COVER ASSY предохранитель & реле | 1 |
30B
|
|
| 48 | 21FH-02122 | COVER ASSY предохранитель & реле | 1 |
32B
|
|
| 49 | 91FH-00100 | Наклейка реле кронштейн | 1 |
22B
|
|
| 49 | 91FH-00100 | Наклейка реле кронштейн | 1 |
25B
|
|
| 49 | 91FH-00100 | Наклейка реле кронштейн | 1 |
30B
|
|
| 49 | 91FH-00100 | Наклейка реле кронштейн | 1 |
32B
|
|
| 5 | 21FY-72090 | контактор sw200b | 2 | ||
| 50 | 91HE-00580 | Предупреждение ул | 3 |
22B
|
|
| 50 | 91HE-00580 | Предупреждение ул | 3 |
25B
|
|
| 50 | 91HE-00580 | Предупреждение ул | 3 |
30B
|
|
| 50 | 91HE-00580 | Предупреждение ул | 3 |
32B
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
22B,KIA-GA
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
22,K/G,HEATING
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
25B,KIA-GA
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
25,K/G,HEATING
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
30B,KIA-GA
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
30,K/G,HEATING
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
32B,KIA-GA
|
|
| 51 | 21FH-02190 | Блок предохранителей в сборе | 1 |
32,K/G,HEATING
|
|
| 51-2 | 21FH-02230 | Крышка и пропуск | 1 | ||
| 51-5 | 21HB-79030 | предохранитель (15А) | 1 | ||
| 51-6 | 21HB-79020 | предохранитель (10А) | 1 | ||
| 52 | 21M8-01420 | Разъем в сборе | 1 |
22B,KIA-GA
|
|
| 52 | 21M8-01420 | Разъем в сборе | 1 |
25B,KIA-GA
|
|
| 52 | 21M8-01420 | Разъем в сборе | 1 |
30B,KIA-GA
|
|
| 52 | 21M8-01420 | Разъем в сборе | 1 |
32B,KIA-GA
|
|
| 53 | 21FH-02270 | Кронштейн зуммера | 1 |
22B,KIA-GA
|
|
| 53 | 21FH-02270 | Кронштейн зуммера | 1 |
25B,KIA-GA
|
|
| 53 | 21FH-02270 | Кронштейн зуммера | 1 |
30B,KIA-GA
|
|
| 53 | 21FH-02270 | Кронштейн зуммера | 1 |
32B,KIA-GA
|
|
| 54 | 21FH-02290 | Блок предохранителей в сборе | 1 |
NON-K/G,HEAT
|
|
| 54 | 21FH-02290 | Блок предохранителей в сборе | 1 |
NON-K/G,HEAT
|
|
| 54 | 21FH-02290 | Блок предохранителей в сборе | 1 |
NON-K/G,HEAT
|
|
| 54 | 21FH-02290 | Блок предохранителей в сборе | 1 |
NON-K/G,HEAT
|
|
| 6 | 310005130 | кронштейн SW200 | 2 | ||
| 7 | 21FY-78170 | ACCELERATOR ASSY | 1 |
22B
|
|
| 7 | 21FY-78171 | ACCELERATOR ASSY | 1 |
22B
|
|
| 7 | 21FY-78170 | ACCELERATOR ASSY | 1 |
25B
|
|
| 7 | 21FY-78171 | ACCELERATOR ASSY | 1 |
25B
|
|
| 7 | 21FY-78170 | ACCELERATOR ASSY | 1 |
30B
|
|
| 7 | 21FY-78171 | ACCELERATOR ASSY | 1 |
30B
|
|
| 7 | 21FY-78170 | ACCELERATOR ASSY | 1 |
32B
|
|
| 7 | 21FY-78171 | ACCELERATOR ASSY | 1 |
32B
|
|
| 8 | B51830010 | комбинированный переключатель | 1 | ||
| 8-1 | ZTAB-00001 | FWD и оборотов переключатель | 1 | ||
| 8-2 | ZTAB-00002 | комбинированный переключатель | 1 | ||
| 9 | 21FD-30311 | зуммер назад (12) | 1 |
22B-7
|
|
| 9 | 21FD-30312 | зуммер назад | 1 |
22B-7
|
|
| 9 | 21FD-30311 | зуммер назад (12) | 1 |
25B-7
|
|
| 9 | 21FD-30312 | зуммер назад | 1 |
25B-7
|
|
| 9 | 21FD-30311 | зуммер назад (12) | 1 |
30B-7
|
|
| 9 | 21FD-30312 | зуммер назад | 1 |
30B-7
|
|
| 9 | 21FD-30311 | зуммер назад (12) | 1 |
32B-7
|
