CAMERA GROUP погрузчика электрического Hyundai 22B/25B/30B/32B-7

Код подсистемы:1080

Наименование:CAMERA GROUP

Версия:2013. 2.28 REV.13B

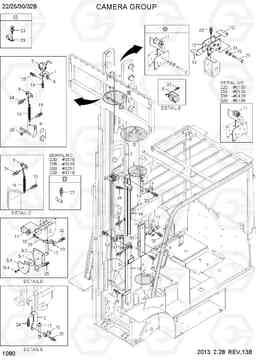

CAMERA GROUP 22B/25B/30B/32B-7

Поз.	Код	Наименование	Кол	Прим.
1	21FH-02170	Кронштейн	1
10	34FG-90260	Зажим	9	22B-7
10	33HN-90240	Зажим	9	22B-7
10	34FG-90260	Зажим	9	25B-7
10	33HN-90240	Зажим	9	25B-7
10	34FG-90260	Зажим	9	30B-7
10	33HN-90240	Зажим	9	30B-7
10	34FG-90260	Зажим	9	32B-7
10	33HN-90240	Зажим	9	32B-7
11	34FY-90110	ролик шланг	10	22B-7
11	38FY-90300	Шланг шкив	10	22B-7
11	38FY-90301	Шланг шкив	10	22B-7
11	34FY-90110	ролик шланг	10	25B-7
11	38FY-90300	Шланг шкив	10	25B-7
11	38FY-90301	Шланг шкив	10	25B-7
11	34FY-90110	ролик шланг	10	30B-7
11	38FY-90300	Шланг шкив	10	30B-7
11	38FY-90301	Шланг шкив	10	30B-7
11	34FY-90110	ролик шланг	10	32B-7
11	38FY-90300	Шланг шкив	10	32B-7
11	38FY-90301	Шланг шкив	10	32B-7
12	34FY-90130	Вставка	2
13	3DHN-90600	Пластина	1
14	3DHN-91300	Охранник ва внешней середине	1
14	3DHN-91310	Охранник ва внешней середине	1
14	3DHN-91320	Охранник ва внешней середине	1
14	3DHN-91330	Охранник ва внешней середине	1
14	3DHN-91340	Охранник ва внешней середине	1
15	3DHN-91401	Охранник ва внешний	1	22B-7
15	3DHN-91402	Охранник ва внешний	1	22B-7
15	3DHN-91401	Охранник ва внешний	1	25B-7
15	3DHN-91402	Охранник ва внешний	1	25B-7
15	3DHN-91401	Охранник ва внешний	1	30B-7
15	3DHN-91402	Охранник ва внешний	1	30B-7
15	3DHN-91401	Охранник ва внешний	1	32B-7
15	3DHN-91402	Охранник ва внешний	1	32B-7
15	3DHN-91411	Охранник ва внешний	1	22B-7
15	3DHN-91412	Охранник ва внешний	1	22B-7
15	3DHN-91411	Охранник ва внешний	1	25B-7
15	3DHN-91412	Охранник ва внешний	1	25B-7
15	3DHN-91411	Охранник ва внешний	1	30B-7
15	3DHN-91412	Охранник ва внешний	1	30B-7
15	3DHN-91411	Охранник ва внешний	1	32B-7
15	3DHN-91412	Охранник ва внешний	1	32B-7
15	3DHN-91421	Охранник ва внешний	1	22B-7
15	3DHN-91422	Охранник ва внешний	1	22B-7
15	3DHN-91421	Охранник ва внешний	1	25B-7
15	3DHN-91422	Охранник ва внешний	1	25B-7
15	3DHN-91421	Охранник ва внешний	1	30B-7
15	3DHN-91422	Охранник ва внешний	1	30B-7
15	3DHN-91421	Охранник ва внешний	1	32B-7
15	3DHN-91422	Охранник ва внешний	1	32B-7
15	3DHN-91431	Охранник ва внешний	1	22B-7
15	3DHN-91432	Охранник ва внешний	1	22B-7
15	3DHN-91431	Охранник ва внешний	1	25B-7
15	3DHN-91432	Охранник ва внешний	1	25B-7
15	3DHN-91431	Охранник ва внешний	1	30B-7
15	3DHN-91432	Охранник ва внешний	1	30B-7
15	3DHN-91431	Охранник ва внешний	1	32B-7
15	3DHN-91432	Охранник ва внешний	1	32B-7
15	3DHN-91441	Охранник ва внешний	1	22B-7
15	3DHN-91442	Охранник ва внешний	1	22B-7
15	3DHN-91441	Охранник ва внешний	1	25B-7
15	3DHN-91442	Охранник ва внешний	1	25B-7
15	3DHN-91441	Охранник ва внешний	1	30B-7
15	3DHN-91442	Охранник ва внешний	1	32B-7
15	3DHN-91441	Охранник ва внешний	1	32B-7
15	3DHN-91442	Охранник ва внешний	1	32B-7
16	51FA-30050	Пружина натяжная	2
17	P760-013003	Шланг резиновый низкой	9
18	S035-051526	Болт	4
19	S035-061526	Болт	2	22B-7
19	S035-062026	Болт	2	22B-7
19	S035-061526	Болт	2	25B-7
19	S035-062026	Болт	2	25B-7
19	S035-061526	Болт	2	30B-7
19	S035-062026	Болт	2	30B-7
19	S035-061526	Болт	2	32B-7
19	S035-062026	Болт	2	32B-7
2	21FH-02180	Кронштейн	1
20	S035-062526	Болт	18
21	S035-066526	Болт	7	22B-7
21	3FFQ-93200	Болт с шестигранной головкой (под шестигранник)	7	22B-7
21	S035-066526	Болт	7	25B-7
21	3FFQ-93200	Болт с шестигранной головкой (под шестигранник)	7	25B-7
21	S035-066526	Болт	7	30B-7
21	3FFQ-93200	Болт с шестигранной головкой (под шестигранник)	7	30B-7
21	S035-066526	Болт	7	32B-7
21	3FFQ-93200	Болт с шестигранной головкой (под шестигранник)	7	32B-7
22	S035-081026	Болт	2	22B-7
22	S035-081026	Болт	2	25B-7
22	S035-081026	Болт	2	30B-7
22	S035-081026	Болт	2	32B-7
23	S035-081526	Болт	6
24	S035-082026	Болт	10
25	S037-102526	Болт	2
26	S109-060806	Болт с шестигранной головкой (под шестигранник)	5	22B-7
26	3FFQ-93400	Болт с шестигранной головкой (под шестигранник)	5	22B-7
26	S109-060806	Болт с шестигранной головкой (под шестигранник)	5	25B-7
26	3FFQ-93400	Болт с шестигранной головкой (под шестигранник)	5	25B-7
26	S109-060806	Болт с шестигранной головкой (под шестигранник)	5	30B-7
26	3FFQ-93400	Болт с шестигранной головкой (под шестигранник)	5	30B-7
26	S109-060806	Болт с шестигранной головкой (под шестигранник)	5	32B-7
26	3FFQ-93400	Болт с шестигранной головкой (под шестигранник)	5	32B-7
27	S141-080156	Винт с потайной головкой	2
28	S205-05100B	Гайка	1
29	S543-100002	Зажим трубки	2
3	21FH-02250	юща в сборе	1
3-1	21FH-02210	пластина руководство	1
3-2	21FH-02220	Пластина	1
3-3	21FH-02240	Крышка	1
3-4	S035-082026	Болт	1
30	3DHN-91500	Пластина	1	22B-7
30	3DHN-91501	Пластина	1	22B-7
30	3DHN-91500	Пластина	1	25B-7
30	3DHN-91501	Пластина	1	25B-7
30	3DHN-91500	Пластина	1	30B-7
30	3DHN-91501	Пластина	1	30B-7
30	3DHN-91500	Пластина	1	32B-7
30	3DHN-91501	Пластина	1	32B-7
31	S403-06200B	Плоская шайба	7
32	S411-060006	Шайба пружинная	12
4	21FH-05140	провод питания	1
5	21HJ-72100	CCC камера серии	1
6	21HJ-72110	ЖК-монитор	1	22B-7
6	21HJ-72380	монитор в сборе ЖК-	1	22B-7
6	21HJ-72381	монитор в сборе ЖК-	1	22B-7
6	21HJ-72110	ЖК-монитор	1	25B-7
6	21HJ-72380	монитор в сборе ЖК-	1	25B-7
6	21HJ-72381	монитор в сборе ЖК-	1	25B-7
6	21HJ-72110	ЖК-монитор	1	30B-7
6	21HJ-72380	монитор в сборе ЖК-	1	30B-7
6	21HJ-72381	монитор в сборе ЖК-	1	30B-7
6	21HJ-72110	ЖК-монитор	1	32B-7
6	21HJ-72380	монитор в сборе ЖК-	1	32B-7
6	21HJ-72381	монитор в сборе ЖК-	1	32B-7
7	21HJ-72120	Специальный кабель камеры	1
8	21HJ-72190	Кабель в сборе питания	1	22B-7
8	21HJ-72190	Кабель в сборе питания	1	25B-7
8	21HJ-72190	Кабель в сборе питания	1	30B-7
8	21HJ-72190	Кабель в сборе питания	1	32B-7
8-1	21HJ-72260	кабель питания	1	22B-7
8-1	21HJ-72260	кабель питания	1	25B-7
8-1	21HJ-72260	кабель питания	1	30B-7
8-1	21HJ-72260	кабель питания	1	32B-7
9	21HR-72201	HANGER	1	22B-7
9	21HR-72200	HANGER	1	22B-7
9	21HR-72201	HANGER	1	25B-7
9	21HR-72200	HANGER	1	25B-7
9	21HR-72201	HANGER	1	30B-7
9	21HR-72200	HANGER	1	30B-7
9	21HR-72201	HANGER	1	32B-7
9	21HR-72200	HANGER	1	32B-7
