Каталог запчастей
-
Hyundai
-
22B/25B/30B/32B-7
- Рычаг двухходового регулирующего клапана (STD)
Рычаг двухходового регулирующего клапана (STD) погрузчика электрического Hyundai 22B/25B/30B/32B-7
Рычаг двухходового регулирующего клапана (STD) погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2000
Наименование:2-SPOOL CONTROL VALVE LEVER(STD)
Версия:2010. 7.31 REV.10G

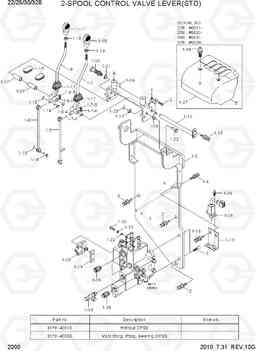

2-SPOOL CONTROL VALVE LEVER(STD) 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31FH-40310 | клапан и рычаг к югу сборе | 1 |
SEE ILLUST,22B
|
|
| 1 | 31FH-40311 | клапан и рычаг к югу сборе | 1 |
SEE ILLUST,22B
|
|
| 1 | 31FH-40312 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,22B
|
|
| 1 | 31FH-40310 | клапан и рычаг к югу сборе | 1 |
SEE ILLUST,25B
|
|
| 1 | 31FH-40311 | клапан и рычаг к югу сборе | 1 |
SEE ILLUST,25B
|
|
| 1 | 31FH-40312 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,25B
|
|
| 1 | 31FH-40311 | клапан и рычаг к югу сборе | 1 |
SEE ILLUST,30B
|
|
| 1 | 31FH-40312 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,30B
|
|
| 1 | 31FH-40310 | клапан и рычаг к югу сборе | 1 |
SEE ILLUST,32B
|
|
| 1 | 31FH-40311 | клапан и рычаг к югу сборе | 1 |
SEE ILLUST,32B
|
|
| 1 | 31FH-40312 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,32B
|
|
| 1 | 31FH-40350 | клапанов и рычаг суб 2SP | 1 |
SEE ILLUST,22B
|
|
| 1 | 31FH-40351 | клапанов и рычаг суб 2SP | 1 |
SEE ILLUST,22B
|
|
| 1 | 31FH-40352 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,22B
|
|
| 1 | 31FH-40350 | клапанов и рычаг суб 2SP | 1 |
SEE ILLUST,25B
|
|
| 1 | 31FH-40351 | клапанов и рычаг суб 2SP | 1 |
SEE ILLUST,25B
|
|
| 1 | 31FH-40352 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,25B
|
|
| 1 | 31FH-40351 | клапанов и рычаг суб 2SP | 1 |
SEE ILLUST,30B
|
|
| 1 | 31FH-40352 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,30B
|
|
| 1 | 31FH-40350 | клапанов и рычаг суб 2SP | 1 |
SEE ILLUST,32B
|
|
| 1 | 31FH-40351 | клапанов и рычаг суб 2SP | 1 |
SEE ILLUST,32B
|
|
| 1 | 31FH-40352 | MCV & LEVER SUB AY-2SP | 1 |
SEE ILLUST,32B
|
|
| 1-1 | @ | MCV | 1 |
SEE 3000
|
|
| 1-10 | 31HA-40500 | регулятор мини, лифт | 1 | ||
| 1-11 | 31HA-40510 | регулятор мини, наклон | 1 | ||
| 1-12 | 31FY-40660 | Вал | 1 | ||
| 1-13 | S035-061526 | Болт | 3 | ||
| 1-14 | S491-060222 | Палец | 4 | ||
| 1-15 | S501-060002 | контактный самоблокирующиеся | 4 | ||
| 1-16 | 31FH-40070 | Датчик кронштейн лифт | 1 | ||
| 1-17 | 71FH-16220 | сильфон рычаг | 2 | ||
| 1-18 | 31FY-40652 | Кронштейн рычага MTG | 1 | ||
| 1-19 | S205-101006 | Гайка | 2 | ||
| 1-2 | 31FH-40170 | Кронштейн клапана MTG | 1 | ||
| 1-20 | 31FY-40670 | PLUNGER | 1 |
22B
|
|
| 1-20 | 31FY-40760 | PLUNGER | 1 |
22B
|
|
| 1-20 | 31FY-40670 | PLUNGER | 1 |
25B
|
|
| 1-20 | 31FY-40760 | PLUNGER | 1 |
25B
|
|
| 1-20 | 31FY-40670 | PLUNGER | 1 |
30B
|
|
| 1-20 | 31FY-40760 | PLUNGER | 1 |
30B
|
|
| 1-20 | 31FY-40670 | PLUNGER | 1 |
32B
|
|
| 1-20 | 31FY-40760 | PLUNGER | 1 |
32B
|
|
| 1-21 | 31FY-40691 | Шайба специальная | 1 | ||
| 1-22 | S491-100282 | Палец | 2 | ||
| 1-23 | S501-100002 | контактный самоблокирующиеся | 2 | ||
| 1-24 | S741-100818 | дю фланца изолятора | 2 | ||
| 1-25 | B51830060 | Поднимите датчик | 1 | ||
| 1-26 | S131-051546 | SCREW-W/WASHER | 2 | ||
| 1-27 | B51600110 | Вставка | 2 | ||
| 1-28 | 21FY-72040 | Переключатель в сборе 2 золотника | 1 |
22B
|
|
| 1-28 | 21FY-72041 | Переключатель в сборе 2 золотника | 1 |
22B
|
|
| 1-28 | 21FY-72040 | Переключатель в сборе 2 золотника | 1 |
25B
|
|
| 1-28 | 21FY-72041 | Переключатель в сборе 2 золотника | 1 |
25B
|
|
| 1-28 | 21FY-72040 | Переключатель в сборе 2 золотника | 1 |
30B
|
|
| 1-28 | 21FY-72041 | Переключатель в сборе 2 золотника | 1 |
30B
|
|
| 1-28 | 21FY-72040 | Переключатель в сборе 2 золотника | 1 |
32B
|
|
| 1-28 | 21FY-72041 | Переключатель в сборе 2 золотника | 1 |
32B
|
|
| 1-281 | 21FH-02280 | Переключатель микро | 2 |
NOT SHOWN
|
|
| 1-281 | 21FY-75070 | использовать 2 катушки | 1 |
NOT SHOWN
|
|
| 1-29 | B52110070 | Кронштейн | 2 | ||
| 1-3 | 81HJ-20261 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-30 | S015-040306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-31 | S411-040006 | Шайба пружинная | 4 | ||
| 1-31 | S411-050006 | Шайба пружинная | 4 |
22B
|
|
| 1-31 | S411-040006 | Шайба пружинная | 4 | ||
| 1-31 | S411-050006 | Шайба пружинная | 4 |
25B
|
|
| 1-31 | S411-040006 | Шайба пружинная | 4 | ||
| 1-31 | S411-050006 | Шайба пружинная | 4 |
30B
|
|
| 1-31 | S411-040006 | Шайба пружинная | 4 | ||
| 1-31 | S411-050006 | Шайба пружинная | 4 |
32B
|
|
| 1-32 | S403-04100B | Плоская шайба | 4 | ||
| 1-32 | S403-05200B | Плоская шайба | 4 |
22B
|
|
| 1-32 | S403-04100B | Плоская шайба | 4 | ||
| 1-32 | S403-05200B | Плоская шайба | 4 |
25B
|
|
| 1-32 | S403-04100B | Плоская шайба | 4 | ||
| 1-32 | S403-05200B | Плоская шайба | 4 |
30B
|
|
| 1-32 | S403-04100B | Плоская шайба | 4 | ||
| 1-32 | S403-05200B | Плоская шайба | 4 |
32B
|
|
| 1-33 | 31FY-40681 | Вставка | 2 | ||
| 1-34 | 31HH-20051 | тройник с манометром порт | 1 | ||
| 1-35 | 31FG-20110 | Соединитель | 1 | ||
| 1-36 | 31FG-80410 | Разъем | 2 | ||
| 1-37 | 71FH-16211 | UPPER COVER | 1 |
22B
|
|
| 1-37 | 71FH-16211 | UPPER COVER | 1 |
25B
|
|
| 1-37 | 71FH-16211 | UPPER COVER | 1 |
30B
|
|
| 1-37 | 71FH-16211 | UPPER COVER | 1 |
32B
|
|
| 1-38 | S002-06015B | SCREW-TRUS HEAD | 2 |
22B
|
|
| 1-38 | S002-06015B | SCREW-TRUS HEAD | 2 |
25B
|
|
| 1-38 | S002-06015B | SCREW-TRUS HEAD | 2 |
30B
|
|
| 1-38 | S002-06015B | SCREW-TRUS HEAD | 2 |
32B
|
|
| 1-4 | S037-103026 | Болт | 1 | ||
| 1-5 | 31FY-40720 | стержень лифт | 1 | ||
| 1-6 | 31FY-40710 | Щуп | 1 | ||
| 1-7 | 31FY-40611 | Рычаг подъема | 1 |
22B-7
|
|
| 1-7 | 31FY-40612 | Рычаг в сборе лифт | 1 |
22B-7
|
|
| 1-7 | 31FY-40611 | Рычаг подъема | 1 |
25B-7
|
|
| 1-7 | 31FY-40612 | Рычаг в сборе лифт | 1 |
25B-7
|
|
| 1-7 | 31FY-40611 | Рычаг подъема | 1 |
30B-7
|
|
| 1-7 | 31FY-40612 | Рычаг в сборе лифт | 1 |
30B-7
|
|
| 1-7 | 31FY-40611 | Рычаг подъема | 1 |
32B-7
|
|
| 1-7 | 31FY-40612 | Рычаг в сборе лифт | 1 |
32B-7
|
|
| 1-7-4 | FAC1000680 | дю куст фланец | 2 | ||
| 1-7-5 | S411-080006 | Шайба пружинная | 1 | ||
| 1-7-6 | S205-08100B | Гайка | 1 | ||
| 1-8 | 31FY-40621 | рычаг наклона | 1 |
22B-7
|
|
| 1-8 | 31FY-40622 | Рычаг в сборе наклона | 1 |
22B-7
|
|
| 1-8 | 31FY-40621 | рычаг наклона | 1 |
25B-7
|
|
| 1-8 | 31FY-40622 | Рычаг в сборе наклона | 1 |
25B-7
|
|
| 1-8 | 31FY-40621 | рычаг наклона | 1 |
30B-7
|
|
| 1-8 | 31FY-40622 | Рычаг в сборе наклона | 1 |
30B-7
|
|
| 1-8 | 31FY-40621 | рычаг наклона | 1 |
32B-7
|
|
| 1-8 | 31FY-40622 | Рычаг в сборе наклона | 1 |
32B-7
|
|
| 1-8-4 | FAC1000680 | дю куст фланец | 2 | ||
| 1-8-5 | S411-080006 | Шайба пружинная | 1 | ||
| 1-8-6 | S205-08100B | Гайка | 1 | ||
| 1-9 | 71FH-16230 | крышка рычаг | 2 | ||
| 2 | S035-082526 | Болт | 3 | ||
| 3 | 71EH-13150 | бампер резины | 1 | ||
| 4 | S205-101006 | Гайка | 1 | ||
| 5 | 71FH-16211 | UPPER COVER | 1 |
22B
|
|
| 5 | 71FH-16211 | UPPER COVER | 1 |
25B
|
|
| 5 | 71FH-16211 | UPPER COVER | 1 |
30B
|
|
| 5 | 71FH-16211 | UPPER COVER | 1 |
32B
|
|
| 6 | S002-06015B | SCREW-TRUS HEAD | 2 |
22B
|
|
| 6 | S002-06015B | SCREW-TRUS HEAD | 2 |
25B
|
|
| 6 | S002-06015B | SCREW-TRUS HEAD | 2 |
30B
|
|
| 6 | S002-06015B | SCREW-TRUS HEAD | 2 |
32B
|
