BRAKE SYSTEM погрузчика электрического Hyundai 22B/25B/30B/32B-7
BRAKE SYSTEM погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5040
Наименование:BRAKE SYSTEM
Версия:2010.12.31 REV.10M

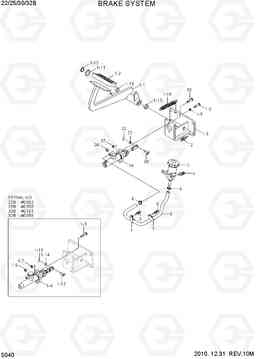

BRAKE SYSTEM 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 81FH-47011 | педаль тормоза в сборе | 1 |
22B
|
|
| 1 | 81FH-47012 | педаль тормоза в сборе | 1 |
22B
|
|
| 1 | 81FH-47013 | педаль тормоза в сборе | 1 |
22B
|
|
| 1 | 81FH-47011 | педаль тормоза в сборе | 1 |
25B
|
|
| 1 | 81FH-47012 | педаль тормоза в сборе | 1 |
25B
|
|
| 1 | 81FH-47013 | педаль тормоза в сборе | 1 |
25B
|
|
| 1 | 81FH-47011 | педаль тормоза в сборе | 1 |
30B
|
|
| 1 | 81FH-47012 | педаль тормоза в сборе | 1 |
30B
|
|
| 1 | 81FH-47013 | педаль тормоза в сборе | 1 |
30B
|
|
| 1 | 81FH-47011 | педаль тормоза в сборе | 1 |
32B
|
|
| 1 | 81FH-47012 | педаль тормоза в сборе | 1 |
32B
|
|
| 1 | 81FH-47013 | педаль тормоза в сборе | 1 |
32B
|
|
| 1-1 | 81FH-47610 | педаль тормоза ва | 1 |
22B
|
|
| 1-1 | 81FH-47611 | педаль тормоза ва | 1 |
22B
|
|
| 1-1 | 81FH-47612 | педаль тормоза ва | 1 |
22B
|
|
| 1-1 | 81FH-47610 | педаль тормоза ва | 1 |
25B
|
|
| 1-1 | 81FH-47611 | педаль тормоза ва | 1 |
25B
|
|
| 1-1 | 81FH-47612 | педаль тормоза ва | 1 |
25B
|
|
| 1-1 | 81FH-47610 | педаль тормоза ва | 1 |
30B
|
|
| 1-1 | 81FH-47611 | педаль тормоза ва | 1 |
30B
|
|
| 1-1 | 81FH-47612 | педаль тормоза ва | 1 |
30B
|
|
| 1-1 | 81FH-47610 | педаль тормоза ва | 1 |
32B
|
|
| 1-1 | 81FH-47611 | педаль тормоза ва | 1 |
32B
|
|
| 1-1 | 81FH-47612 | педаль тормоза ва | 1 |
32B
|
|
| 1-10 | S731-020010 | Втулка | 2 | ||
| 1-11 | S403-201006 | Плоская шайба | 1 | ||
| 1-12 | S601-020004 | RETAINING RING | 1 | ||
| 1-13 | S491-140302 | Палец | 1 |
22B
|
|
| 1-13 | S491-140302 | Палец | 1 |
25B
|
|
| 1-13 | S491-140302 | Палец | 1 |
30B
|
|
| 1-13 | S491-140302 | Палец | 1 |
32B
|
|
| 1-14 | S403-141006 | Плоская шайба | 1 |
22B
|
|
| 1-14 | S403-141006 | Плоская шайба | 1 |
25B
|
|
| 1-14 | S403-141006 | Плоская шайба | 1 |
30B
|
|
| 1-14 | S403-141006 | Плоская шайба | 1 |
32B
|
|
| 1-15 | S461-400322 | Палец | 1 |
22B
|
|
| 1-15 | S461-400322 | Палец | 1 |
25B
|
|
| 1-15 | S461-400322 | Палец | 1 |
30B
|
|
| 1-15 | S461-400322 | Палец | 1 |
32B
|
|
| 1-16 | FAC0600390-01 | Пружина | 1 | ||
| 1-2 | C25003011 | PEDAL PAD | 1 | ||
| 1-3 | 81FH-47620 | Кронштейн | 1 | ||
| 1-3 | 81FH-47621 | Кронштейн | 1 |
22B
|
|
| 1-3 | 81FH-47720 | Кронштейн | 1 |
22B
|
|
| 1-3 | 81FH-47620 | Кронштейн | 1 | ||
| 1-3 | 81FH-47621 | Кронштейн | 1 |
25B
|
|
| 1-3 | 81FH-47720 | Кронштейн | 1 |
25B
|
|
| 1-3 | 81FH-47620 | Кронштейн | 1 | ||
| 1-3 | 81FH-47621 | Кронштейн | 1 |
30B
|
|
| 1-3 | 81FH-47720 | Кронштейн | 1 |
30B
|
|
| 1-3 | 81FH-47620 | Кронштейн | 1 | ||
| 1-3 | 81FH-47621 | Кронштейн | 1 |
32B
|
|
| 1-3 | 81FH-47720 | Кронштейн | 1 |
32B
|
|
| 1-4 | 81FG-40400 | главный тормозной цилиндр | 1 |
22B
|
|
| 1-4 | 81FG-40400 | главный тормозной цилиндр | 1 |
25B
|
|
| 1-4 | 81FG-40400 | главный тормозной цилиндр | 1 |
30B
|
|
| 1-4 | 81FG-40400 | главный тормозной цилиндр | 1 |
32B
|
|
| 1-5 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
22B
|
|
| 1-5 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
25B
|
|
| 1-5 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
30B
|
|
| 1-5 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
32B
|
|
| 1-6 | S205-101006 | Гайка | 2 |
22B
|
|
| 1-6 | S205-101006 | Гайка | 2 |
25B
|
|
| 1-6 | S205-101006 | Гайка | 2 |
30B
|
|
| 1-6 | S205-101006 | Гайка | 2 |
32B
|
|
| 1-7 | S411-100006 | Шайба пружинная | 2 |
22B
|
|
| 1-7 | S411-100006 | Шайба пружинная | 2 |
25B
|
|
| 1-7 | S411-100006 | Шайба пружинная | 2 |
30B
|
|
| 1-7 | S411-100006 | Шайба пружинная | 2 |
32B
|
|
| 1-8 | 201508040 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 1-9 | S205-081006 | Гайка | 1 | ||
| 2 | S037-102526 | Болт | 4 | ||
| 22 | S403-08200B | Плоская шайба | 1 |
22B
|
|
| 22 | S403-08200B | Плоская шайба | 1 |
25B
|
|
| 22 | S403-08200B | Плоская шайба | 1 |
30B
|
|
| 22 | S403-08200B | Плоская шайба | 1 |
32B
|
|
| 23 | S461-200152 | Палец | 1 |
22B
|
|
| 23 | S461-200152 | Палец | 1 |
25B
|
|
| 23 | S461-200152 | Палец | 1 |
30B
|
|
| 23 | S461-200152 | Палец | 1 |
32B
|
|
| 3 | 81FQ-40220 | резервуар в сборе | 1 | ||
| 34 | 81FG-40400G | Кран тормозной в сборе | 1 |
22B
|
|
| 34 | 81FG-40400G | Кран тормозной в сборе | 1 |
25B
|
|
| 34 | 81FG-40400G | Кран тормозной в сборе | 1 |
30B
|
|
| 34 | 81FG-40400G | Кран тормозной в сборе | 1 |
32B
|
|
| 35 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
22B
|
|
| 35 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
25B
|
|
| 35 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
30B
|
|
| 35 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 |
32B
|
|
| 36 | S205-10100B | Гайка | 2 |
22B
|
|
| 36 | S205-10100B | Гайка | 2 |
25B
|
|
| 36 | S205-10100B | Гайка | 2 |
30B
|
|
| 36 | S205-10100B | Гайка | 2 |
32B
|
|
| 37 | S411-100006 | Шайба пружинная | 2 |
22B
|
|
| 37 | S411-100006 | Шайба пружинная | 2 |
25B
|
|
| 37 | S411-100006 | Шайба пружинная | 2 |
30B
|
|
| 37 | S411-100006 | Шайба пружинная | 2 |
32B
|
|
| 38 | S491-080302 | Палец | 1 |
22B
|
|
| 38 | S491-080302 | Палец | 1 |
25B
|
|
| 38 | S491-080302 | Палец | 1 |
30B
|
|
| 38 | S491-080302 | Палец | 1 |
32B
|
|
| 4 | S035-061526 | Болт | 2 | ||
| 5 | P760-013095 | Рукав высокого давления (РВД) | 1 |
22B
|
|
| 5 | P760-013090 | Рукав высокого давления (РВД) | 1 |
22B
|
|
| 5 | P760-013095 | Рукав высокого давления (РВД) | 1 |
25B
|
|
| 5 | P760-013090 | Рукав высокого давления (РВД) | 1 |
25B
|
|
| 5 | P760-013095 | Рукав высокого давления (РВД) | 1 |
30B
|
|
| 5 | P760-013090 | Рукав высокого давления (РВД) | 1 |
30B
|
|
| 5 | P760-013095 | Рукав высокого давления (РВД) | 1 |
32B
|
|
| 5 | P760-013090 | Рукав высокого давления (РВД) | 1 |
32B
|
|
| 6 | S520-015000 | Зажим | 2 | ||
| 7 | S543-160002 | Зажим трубки | 1 |
22B
|
|
| 7 | S543-160002 | Зажим трубки | 2 |
22B
|
|
| 7 | S543-160002 | Зажим трубки | 1 |
25B
|
|
| 7 | S543-160002 | Зажим трубки | 2 |
25B
|
|
| 7 | S543-160002 | Зажим трубки | 1 |
30B
|
|
| 7 | S543-160002 | Зажим трубки | 2 |
30B
|
|
| 7 | S543-160002 | Зажим трубки | 1 |
32B
|
|
| 7 | S543-160002 | Зажим трубки | 2 |
32B
|
|
| 8 | S035-081526 | Болт | 1 |
22B
|
|
| 8 | S035-081526 | Болт | 2 |
22B
|
|
| 8 | S035-081526 | Болт | 1 |
25B
|
|
| 8 | S035-081526 | Болт | 2 |
25B
|
|
| 8 | S035-081526 | Болт | 1 |
30B
|
|
| 8 | S035-081526 | Болт | 2 |
30B
|
|
| 8 | S035-081526 | Болт | 1 |
32B
|
|
| 8 | S035-081526 | Болт | 2 |
32B
|
