PARKING BRAKE погрузчика электрического Hyundai 22B/25B/30B/32B-7

Код подсистемы:5050

Наименование:PARKING BRAKE

Версия:2012. 12.31 REV.12M

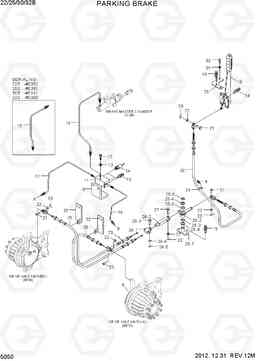

PARKING BRAKE 22B/25B/30B/32B-7

Поз.	Код	Наименование	Кол	Прим.
10	S035-082526	Болт	6	22/25/30B-7
10	S035-082526	Болт	2	32B-7
10	S035-082526	Болт	6	32B-7
11	81FH-47110	блок 5 путь	1	22B-7
11	81FH-47111	блок 5 путь	1	22B-7
11	81FH-47110	блок 5 путь	1	25B-7
11	81FH-47111	блок 5 путь	1	25B-7
11	81FH-47110	блок 5 путь	1	30B-7
11	81FH-47111	блок 5 путь	1	30B-7
11	81FH-47110	блок 5 путь	1	32B-7
11	81FH-47111	блок 5 путь	1	32B-7
12	S015-080456	Болт с шестигранной головкой (под шестигранник)	1
13	S411-080006	Шайба пружинная	1
14	81FH-47120	Датчик давления (переключатель, реле)	2
15	81FH-47021	тормозной магистрали в сборе центр	1	22B-7
15	81FH-47022	тормозной магистрали в сборе центр	1	22B-7
15	81FH-47021	тормозной магистрали в сборе центр	1	25B-7
15	81FH-47022	тормозной магистрали в сборе центр	1	25B-7
15	81FH-47021	тормозной магистрали в сборе центр	1	30B-7
15	81FH-47022	тормозной магистрали в сборе центр	1	30B-7
15	81FH-47021	тормозной магистрали в сборе центр	1	32B-7
15	81FH-47022	тормозной магистрали в сборе центр	1	32B-7
16	81FH-47130	тормозной магистрали в сборе LH	1
17	81FH-47140	тормозной магистрали в сборе RH	1
18	81FH-40050	парковка рычаг в сборе	1	22B-7
18	81FH-40051	парковка рычаг в сборе	1	22B-7
18	81FH-40050	парковка рычаг в сборе	1	25B-7
18	81FH-40051	парковка рычаг в сборе	1	25B-7
18	81FH-40050	парковка рычаг в сборе	1	30B-7
18	81FH-40051	парковка рычаг в сборе	1	30B-7
18	81FH-40050	парковка рычаг в сборе	1	32B-7
18	81FH-40051	парковка рычаг в сборе	1	32B-7
19	S035-082026	Болт	8
20	81FH-47220	кабельное парковка	1
21	S491-080202	Палец	4
22	S403-08100B	Плоская шайба	5	22B-7
22	S403-08200B	Плоская шайба	5	22B-7
22	S403-08100B	Плоская шайба	5	25B-7
22	S403-08200B	Плоская шайба	5	25B-7
22	S403-08100B	Плоская шайба	5	30B-7
22	S403-08200B	Плоская шайба	5	30B-7
22	S403-08100B	Плоская шайба	5	32B-7
22	S403-08200B	Плоская шайба	5	32B-7
23	S461-200152	Палец	5
24	S543-100002	Зажим трубки	1
25	81FH-47231	LEVER ASSY	1
25-1	81HD-40311	привод WA	1
25-2	81FH-47251	Пластина	1
25-3	S731-020010	Втулка	2
25-4	S403-201006	Плоская шайба	2
25-5	S601-020004	RETAINING RING	1
26	81HD-40110	Шток в сборе	1
26-1	81FH-40080	Соединитель	1
26-2	81HD-40120	Щуп	1
26-3	S491-100252	Палец	1
26-4	S403-10100B	Плоская шайба	1
26-5	S461-320202	Палец	1
27	S491-080252	Палец	1
28	81FH-47240	кабельное парковка	2
29	B51100621	Кронштейн	1
30	S015-040256	Болт с шестигранной головкой (под шестигранник)	2
31	S403-04100B	Плоская шайба	2
32	81FH-47260	Кронштейн кабеля (LH)	1	22/25/30B-7
32	81FH-47260	Кронштейн кабеля (LH)	1	32B-7
33	81FH-47270	Кронштейн кабель (RH)	1	22/25/30B-7
33	81FH-47270	Кронштейн кабель (RH)	1	32B-7
8	S035-081526	Болт	1
9	81FH-47210	Кронштейн блока	1
