Каталог запчастей
-
Hyundai
-
22B/25B/30B/32B-7
- INNER MAST(TF-MAST)
INNER MAST(TF-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7
INNER MAST(TF-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7230
Наименование:INNER MAST(TF-MAST)
Версия:2012.5.31 REV.12E

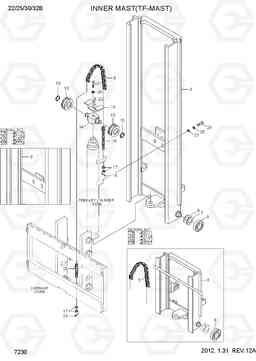

INNER MAST(TF-MAST) 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S601-040004 | Кольцо стопорное | 2 | ||
| 13 | S017-140406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14 | S411-140006 | Шайба пружинная | 2 | ||
| 15 | S403-141002 | Плоская шайба | 2 | ||
| 16 | 63FG-18000 | Кронштейн ва шкив | 1 | ||
| 17 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S411-120006 | Шайба пружинная | 1 | ||
| 19 | 63FG-18100 | охранник цепь | 1 | ||
| 20 | 61HA-18300 | Анкерный болт | 2 |
22/25B
|
|
| 20 | 61HA-18800 | Анкерный болт | 2 |
30/32B
|
|
| 21 | 61HA-18310 | Анкерный болт | 2 |
22/25B
|
|
| 21 | 61HA-18810 | Анкерный болт | 2 |
30/32B
|
|
| 22 | S206-181006 | Гайка | 8 | ||
| 3 | 66FH-15010 | Внутренние тучные ва | 1 |
TF370,22B
|
|
| 3 | 63HN-15010 | Внутренние тучные ва | 1 |
TF370,22B
|
|
| 3 | 66FH-15010 | Внутренние тучные ва | 1 |
TF370,25B
|
|
| 3 | 63HN-15010 | Внутренние тучные ва | 1 |
TF370,25B
|
|
| 3 | 66FH-16010 | Внутренние тучные ва | 1 |
TF370,30B
|
|
| 3 | 63HN-15010 | Внутренние тучные ва | 1 |
TF370,30B
|
|
| 3 | 66FH-19010 | Внутренние тучные ва | 1 |
TF370,32B
|
|
| 3 | 69HN-19010 | Внутренние тучные ва | 1 |
TF370,32B
|
|
| 3 | 66FH-15020 | Внутренние тучные ва | 1 |
TF400,22B
|
|
| 3 | 63HN-15020 | Внутренние тучные ва | 1 |
TF400,22B
|
|
| 3 | 66FH-15020 | Внутренние тучные ва | 1 |
TF400,25B
|
|
| 3 | 63HN-15020 | Внутренние тучные ва | 1 |
TF400,25B
|
|
| 3 | 66FH-16020 | Внутренние тучные ва | 1 |
TF400,30B
|
|
| 3 | 63HN-15020 | Внутренние тучные ва | 1 |
TF400,30B
|
|
| 3 | 66FH-19020 | Внутренние тучные ва | 1 |
TF400,32B
|
|
| 3 | 69HN-19020 | Внутренние тучные ва | 1 |
TF400,32B
|
|
| 3 | 66FH-15030 | Внутренние тучные ва | 1 |
TF430,22B
|
|
| 3 | 63HN-15030 | Внутренние тучные ва | 1 |
TF430,22B
|
|
| 3 | 66FH-15030 | Внутренние тучные ва | 1 |
TF430,25B
|
|
| 3 | 63HN-15030 | Внутренние тучные ва | 1 |
TF430,25B
|
|
| 3 | 66FH-16030 | Внутренние тучные ва | 1 |
TF430,30B
|
|
| 3 | 63HN-15030 | Внутренние тучные ва | 1 |
TF430,30B
|
|
| 3 | 66FH-19030 | Внутренние тучные ва | 1 |
TF430,32B
|
|
| 3 | 69HN-19030 | Внутренние тучные ва | 1 |
TF430,32B
|
|
| 3 | 66FH-15040 | Внутренние тучные ва | 1 |
TF450,22B
|
|
| 3 | 63HN-15040 | Внутренние тучные ва | 1 |
TF450,22B
|
|
| 3 | 66FH-15040 | Внутренние тучные ва | 1 |
TF450,25B
|
|
| 3 | 63HN-15040 | Внутренние тучные ва | 1 |
TF450,25B
|
|
| 3 | 66FH-16040 | Внутренние тучные ва | 1 |
TF450,30B
|
|
| 3 | 63HN-15040 | Внутренние тучные ва | 1 |
TF450,30B
|
|
| 3 | 66FH-19040 | Внутренние тучные ва | 1 |
TF450,32B
|
|
| 3 | 69HN-19040 | Внутренние тучные ва | 1 |
TF450,32B
|
|
| 3 | 66FH-15050 | Внутренние тучные ва | 1 |
TF470,22B
|
|
| 3 | 63HN-15050 | Внутренние тучные ва | 1 |
TF470,22B
|
|
| 3 | 66FH-15050 | Внутренние тучные ва | 1 |
TF470,25B
|
|
| 3 | 63HN-15050 | Внутренние тучные ва | 1 |
TF470,25B
|
|
| 3 | 66FH-16050 | Внутренние тучные ва | 1 |
TF470,30B
|
|
| 3 | 63HN-15050 | Внутренние тучные ва | 1 |
TF470,30B
|
|
| 3 | 66FH-19050 | Внутренние тучные ва | 1 |
TF470,32B
|
|
| 3 | 69HN-19050 | Внутренние тучные ва | 1 |
TF470,32B
|
|
| 3 | 66FH-15060 | Внутренние тучные ва | 1 |
TF500,22B
|
|
| 3 | 63HN-15060 | Внутренние тучные ва | 1 |
TF500,22B
|
|
| 3 | 66FH-15060 | Внутренние тучные ва | 1 |
TF500,25B
|
|
| 3 | 63HN-15060 | Внутренние тучные ва | 1 |
TF500,25B
|
|
| 3 | 66FH-16060 | Внутренние тучные ва | 1 |
TF500,30B
|
|
| 3 | 63HN-15060 | Внутренние тучные ва | 1 |
TF500,30B
|
|
| 3 | 66FH-19060 | Внутренние тучные ва | 1 |
TF500,32B
|
|
| 3 | 69HN-19060 | Внутренние тучные ва | 1 |
TF500,32B
|
|
| 3 | 66FH-15070 | Внутренние тучные ва | 1 |
TF550,22B
|
|
| 3 | 63HN-15070 | Внутренние тучные ва | 1 |
TF550,22B
|
|
| 3 | 66FH-15070 | Внутренние тучные ва | 1 |
TF550,25B
|
|
| 3 | 63HN-15070 | Внутренние тучные ва | 1 |
TF550,25B
|
|
| 3 | 66FH-16070 | Внутренние тучные ва | 1 |
TF550,30B
|
|
| 3 | 63HN-15070 | Внутренние тучные ва | 1 |
TF550,30B
|
|
| 3 | 66FH-19070 | Внутренние тучные ва | 1 |
TF550,32B
|
|
| 3 | 69HN-19070 | Внутренние тучные ва | 1 |
TF550,32B
|
|
| 3 | 66FH-15080 | Внутренние тучные ва | 1 |
TF600,22B
|
|
| 3 | 63HN-15080 | Внутренние тучные ва | 1 |
TF600,22B
|
|
| 3 | 66FH-15080 | Внутренние тучные ва | 1 |
TF600,25B
|
|
| 3 | 63HN-15080 | Внутренние тучные ва | 1 |
TF600,25B
|
|
| 3 | 66FH-16080 | Внутренние тучные ва | 1 |
TF600,30B
|
|
| 3 | 63HN-15080 | Внутренние тучные ва | 1 |
TF600,30B
|
|
| 3 | 66FH-19080 | Внутренние тучные ва | 1 |
TF600,32B
|
|
| 3 | 69HN-19080 | Внутренние тучные ва | 1 |
TF600,32B
|
|
| 3 | 66FH-15090 | Внутренние тучные ва | 1 |
TF650,22B
|
|
| 3 | 66FH-15090 | Внутренние тучные ва | 1 |
TF650,25B
|
|
| 3 | 66FH-16090 | Внутренние тучные ва | 1 |
TF650,30B
|
|
| 3 | 66FH-19090 | Внутренние тучные ва | 1 |
TF650,32B
|
|
| 31 | S471-800164 | Палец | 1 | ||
| 32 | S461-320252 | Палец | 4 | ||
| 5 | 8451806300 | цепь лифт | 2 |
TF370,22B
|
|
| 5 | 8451806100 | цепь лифт | 2 |
TF370,22B
|
|
| 5 | 8451806300 | цепь лифт | 2 |
TF370,25B
|
|
| 5 | 8451806100 | цепь лифт | 2 |
TF370,25B
|
|
| 5 | 8451806300 | цепь лифт | 2 |
TF370,30B
|
|
| 5 | 8451806100 | цепь лифт | 2 |
TF370,30B
|
|
| 5 | EE19006300 | цепь лифт | 2 |
TF370,30B
|
|
| 5 | EE19006300 | цепь лифт | 2 |
TF370,32B
|
|
| 5 | EE19006100 | цепь лифт | 1 |
TF370,32B
|
|
| 5 | 8451806500 | цепь лифт | 2 |
TF400,22B
|
|
| 5 | 8451806300 | цепь лифт | 2 |
TF400,22B
|
|
| 5 | 8451806500 | цепь лифт | 2 |
TF400,25B
|
|
| 5 | 8451806300 | цепь лифт | 2 |
TF400,25B
|
|
| 5 | 8451806500 | цепь лифт | 2 |
TF400,30B
|
|
| 5 | 8451806300 | цепь лифт | 2 |
TF400,30B
|
|
| 5 | EE19006500 | цепь лифт | 2 |
TF400,30B
|
|
| 5 | EE19006500 | цепь лифт | 2 |
TF400,32B
|
|
| 5 | EE19006500 | цепь лифт | 1 |
TF400,32B
|
|
| 5 | 8451806700 | цепь лифт | 2 |
TF430,22/25B
|
|
| 5 | EE19006700 | цепь лифт | 2 |
TF430,30/32B
|
|
| 5 | 8451806900 | цепь лифт | 2 |
TF450,22B
|
|
| 5 | 8451806700 | цепь лифт | 2 |
TF450,22B
|
|
| 5 | 8451806900 | цепь лифт | 2 |
TF450,25B
|
|
| 5 | 8451806700 | цепь лифт | 2 |
TF450,25B
|
|
| 5 | 8451806900 | цепь лифт | 2 |
TF450,30B
|
|
| 5 | 8451806700 | цепь лифт | 2 |
TF450,30B
|
|
| 5 | EE19006900 | цепь лифт | 2 |
TF450,30B
|
|
| 5 | EE19006900 | цепь лифт | 2 |
TF450,32B
|
|
| 5 | EE19006700 | цепь лифт | 1 |
TF450,32B
|
|
| 5 | 8451807100 | цепь лифт | 2 |
TF470,22/25B
|
|
| 5 | EE19007100 | цепь лифт | 2 |
TF470,30/32B
|
|
| 5 | 8451807300 | цепь лифт | 2 |
TF500,22/25B
|
|
| 5 | EE19007300 | цепь лифт | 2 |
TF500,30/32B
|
|
| 5 | 8451807700 | цепь лифт | 2 |
TF550,22/25B
|
|
| 5 | EE19007700 | цепь лифт | 2 |
TF550,30/32B
|
|
| 5 | 8451808300 | цепь лифт | 2 |
TF600,22B
|
|
| 5 | 8451808100 | цепь лифт | 2 |
TF600,22B
|
|
| 5 | 8451808300 | цепь лифт | 2 |
TF600,25B
|
|
| 5 | 8451808100 | цепь лифт | 2 |
TF600,25B
|
|
| 5 | 8451808300 | цепь лифт | 2 |
TF600,30B
|
|
| 5 | 8451808100 | цепь лифт | 2 |
TF600,30B
|
|
| 5 | EE19008300 | цепь лифт | 2 |
TF600,30B
|
|
| 5 | EE19008300 | цепь лифт | 2 |
TF600,32B
|
|
| 5 | 8451808900 | цепь свободный ход | 2 |
TF650,22B
|
|
| 5 | 8451808900 | цепь свободный ход | 2 |
TF650,25B
|
|
| 5 | 8451808900 | цепь свободный ход | 2 |
TF650,30B
|
|
| 5 | EE19008900 | цепь лифт | 2 |
TF650,30B
|
|
| 5 | EE19008900 | цепь лифт | 2 |
TF650,32B
|
|
| 5-1 | 62FG-18900 | Комплект совместное звено цепи | 2 |
22-25,NOT SHOWN
|
|
| 5-1 | 62HA-18900 | Комплект совместное звено цепи | 2 |
30-32,NOT SHOWN
|
|
| 6 | 6600181100-01 | Подшипник роликовый | 2 |
22B
|
|
| 6 | 63HK-18100 | нагрузка R / BRG в сборе (117,5) | 2 |
22B,STD
|
|
| 6 | 63HK-18101 | нагрузка R / BRG в сборе | 2 |
22B,STD
|
|
| 6 | 63HK-18110 | нагрузка R / BRG в сборе (117,2) | 2 |
22B,UNDERSIZE
|
|
| 6 | 63HK-18111 | нагрузка R / BRG в сборе | 2 |
22B,UNDERSIZE
|
|
| 6 | 63HK-18120 | нагрузка R / BRG в сборе (117,8) | 2 |
22B,OVERSIZE
|
|
| 6 | 63HK-18121 | нагрузка R / BRG в сборе | 2 |
22B,OVERSIZE
|
|
| 6 | 63HK-18130 | нагрузка R / BRG в сборе (116,9) | 2 |
22B,SMALLSIZE
|
|
| 6 | 63HK-18131 | нагрузка R / BRG в сборе | 2 |
22B,SMALLSIZE
|
|
| 6 | 6600181100-01 | Подшипник роликовый | 2 |
25B
|
|
| 6 | 63HK-18100 | нагрузка R / BRG в сборе (117,5) | 2 |
25B,STD
|
|
| 6 | 63HK-18101 | нагрузка R / BRG в сборе | 2 |
25B,STD
|
|
| 6 | 63HK-18110 | нагрузка R / BRG в сборе (117,2) | 2 |
25B,UNDERSIZE
|
|
| 6 | 63HK-18111 | нагрузка R / BRG в сборе | 2 |
25B,UNDERSIZE
|
|
| 6 | 63HK-18120 | нагрузка R / BRG в сборе (117,8) | 2 |
25B,OVERSIZE
|
|
| 6 | 63HK-18121 | нагрузка R / BRG в сборе | 2 |
25B,OVERSIZE
|
|
| 6 | 63HK-18130 | нагрузка R / BRG в сборе (116,9) | 2 |
25B,SMALLSIZE
|
|
| 6 | 63HK-18131 | нагрузка R / BRG в сборе | 2 |
25B,SMALLSIZE
|
|
| 6 | 6600181100-01 | Подшипник роликовый | 2 |
30B
|
|
| 6 | 63HK-18100 | нагрузка R / BRG в сборе (117,5) | 2 |
30B,STD
|
|
| 6 | 63HK-18101 | нагрузка R / BRG в сборе | 2 |
30B,STD
|
|
| 6 | 63HK-18110 | нагрузка R / BRG в сборе (117,2) | 2 |
30B,UNDERSIZE
|
|
| 6 | 63HK-18111 | нагрузка R / BRG в сборе | 2 |
30B,UNDERSIZE
|
|
| 6 | 63HK-18120 | нагрузка R / BRG в сборе (117,8) | 2 |
30B,OVERSIZE
|
|
| 6 | 63HK-18121 | нагрузка R / BRG в сборе | 2 |
30B,OVERSIZE
|
|
| 6 | 63HK-18130 | нагрузка R / BRG в сборе (116,9) | 2 |
30B,SMALLSIZE
|
|
| 6 | 63HK-18110 | нагрузка R / BRG в сборе (117,2) | 2 |
30B,SMALLSIZE
|
|
| 6 | 6600181100-01 | Подшипник роликовый | 2 |
32B
|
|
| 6 | 63HK-18100 | нагрузка R / BRG в сборе (117,5) | 2 |
32B,STD
|
|
| 6 | 63HK-18101 | нагрузка R / BRG в сборе | 2 |
32B,STD
|
|
| 6 | 63HK-18110 | нагрузка R / BRG в сборе (117,2) | 2 |
32B,UNDERSIZE
|
|
| 6 | 63HK-18111 | нагрузка R / BRG в сборе | 2 |
32B,UNDERSIZE
|
|
| 6 | 63HK-18120 | нагрузка R / BRG в сборе (117,8) | 2 |
32B,OVERSIZE
|
|
| 6 | 63HK-18121 | нагрузка R / BRG в сборе | 2 |
32B,OVERSIZE
|
|
| 6 | 63HK-18130 | нагрузка R / BRG в сборе (116,9) | 2 |
32B,SMALLSIZE
|
|
| 6 | 63HK-18131 | нагрузка R / BRG в сборе | 2 |
32B,SMALLSIZE
|
|
| 7 | 6600187900 | прокладка (0.5T) | 4 | ||
| 8 | 6600188000 | Прокладка регулировочная | 4 | ||
| 9 | F12500390 | цепь шкив подшипник | 2 |
22B
|
|
| 9 | 61HN-18600 | цепь шкив подшипник | 2 |
22B
|
|
| 9 | F12500390 | цепь шкив подшипник | 2 |
25B
|
|
| 9 | 61HN-18600 | цепь шкив подшипник | 2 |
25B
|
|
| 9 | F12500390 | цепь шкив подшипник | 2 |
30B
|
|
| 9 | 61HN-18600 | цепь шкив подшипник | 2 |
30B
|
|
| 9 | F12500390 | цепь шкив подшипник | 2 |
32B
|
|
| 9 | 61HN-18600 | цепь шкив подшипник | 2 |
32B
|
