Каталог запчастей
-
Hyundai
-
22B/25B/30B/32B-7
- 3-SPOOL HYDRAULIC PIPING(TF-MAST, NEW)
3-SPOOL HYDRAULIC PIPING(TF-MAST, NEW) погрузчика электрического Hyundai 22B/25B/30B/32B-7
3-SPOOL HYDRAULIC PIPING(TF-MAST, NEW) погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7281
Наименование:3-SPOOL HYDRAULIC PIPING(TF-MAST, NEW)
Версия:2010. 5.31 REV.10E

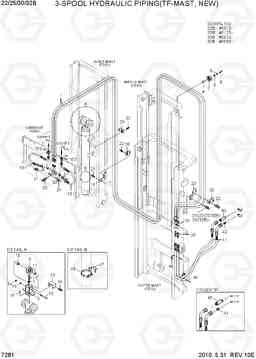

3-SPOOL HYDRAULIC PIPING(TF-MAST, NEW) 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | 3-SPOOL HYD PIPING | 1 |
22B
|
|
| * | @ | 3-SPOOL HYD PIPING | 1 |
25B
|
|
| * | @ | 3-SPOOL HYD PIPING | 1 |
30B
|
|
| * | @ | 3-SPOOL HYD PIPING | 1 |
32B
|
|
| 1 | P910-064087 | Шланг в сборе | 2 |
TF370
|
|
| 1 | P910-064083 | Шланг в сборе | 2 |
TF370, 22B
|
|
| 1 | P910-064087 | Шланг в сборе | 2 |
TF370
|
|
| 1 | P910-064083 | Шланг в сборе | 2 |
TF370, 25B
|
|
| 1 | P910-064087 | Шланг в сборе | 2 |
TF370
|
|
| 1 | P910-064083 | Шланг в сборе | 2 |
TF370, 30B
|
|
| 1 | P910-064089 | Шланг в сборе | 2 |
TF370
|
|
| 1 | P910-064085 | Шланг в сборе | 2 |
TF370 ,32B
|
|
| 1 | P910-064093 | Шланг в сборе | 2 |
TF400
|
|
| 1 | P910-064089 | Шланг в сборе | 2 |
TF400, 22B
|
|
| 1 | P910-064093 | Шланг в сборе | 2 |
TF400
|
|
| 1 | P910-064089 | Шланг в сборе | 2 |
TF400, 25B
|
|
| 1 | P910-064093 | Шланг в сборе | 2 |
TF400
|
|
| 1 | P910-064089 | Шланг в сборе | 2 |
TF400, 30B
|
|
| 1 | P910-064095 | Шланг в сборе | 2 |
TF400
|
|
| 1 | P910-064091 | шланг в сборе orfd 0x0 | 2 |
TF400, 32B
|
|
| 1 | P910-064099 | Шланг в сборе | 2 |
TF430
|
|
| 1 | P910-064095 | Шланг в сборе | 2 |
TF430, 22B
|
|
| 1 | P910-064099 | Шланг в сборе | 2 |
TF430
|
|
| 1 | P910-064095 | Шланг в сборе | 2 |
TF430, 25B
|
|
| 1 | P910-064099 | Шланг в сборе | 2 |
TF430
|
|
| 1 | P910-064095 | Шланг в сборе | 2 |
TF430, 30B
|
|
| 1 | P910-064101 | Шланг в сборе | 2 |
TF430
|
|
| 1 | P910-064097 | Шланг в сборе | 2 |
TF430 ,32B
|
|
| 1 | P910-064104 | Шланг в сборе | 2 |
TF450
|
|
| 1 | P910-064100 | Шланг в сборе | 2 |
TF450, 22B
|
|
| 1 | P910-064104 | Шланг в сборе | 2 |
TF450
|
|
| 1 | P910-064100 | Шланг в сборе | 2 |
TF450, 25B
|
|
| 1 | P910-064104 | Шланг в сборе | 2 |
TF450
|
|
| 1 | P910-064100 | Шланг в сборе | 2 |
TF450, 30B
|
|
| 1 | P910-064106 | Шланг в сборе | 2 |
TF450
|
|
| 1 | P910-064102 | Шланг в сборе | 2 |
TF450, 32B
|
|
| 1 | P910-064108 | Шланг в сборе | 2 |
TF470
|
|
| 1 | P910-064104 | Шланг в сборе | 2 |
TF470, 22B
|
|
| 1 | P910-064108 | Шланг в сборе | 2 |
TF470
|
|
| 1 | P910-064104 | Шланг в сборе | 2 |
TF470, 25B
|
|
| 1 | P910-064108 | Шланг в сборе | 2 |
TF470
|
|
| 1 | P910-064104 | Шланг в сборе | 2 |
TF470, 30B
|
|
| 1 | P910-064110 | Шланг в сборе | 2 |
TF470
|
|
| 1 | P910-064106 | Шланг в сборе | 2 |
TF470, 32B
|
|
| 1 | P910-064114 | Шланг в сборе | 2 |
TF500
|
|
| 1 | P910-064110 | Шланг в сборе | 2 |
TF500, 22B
|
|
| 1 | P910-064114 | Шланг в сборе | 2 |
TF500
|
|
| 1 | P910-064110 | Шланг в сборе | 2 |
TF500, 25B
|
|
| 1 | P910-064114 | Шланг в сборе | 2 |
TF500
|
|
| 1 | P910-064110 | Шланг в сборе | 2 |
TF500, 30B
|
|
| 1 | P910-064116 | Шланг в сборе | 2 |
TF500
|
|
| 1 | P910-064112 | Шланг в сборе | 2 |
TF500, 32B
|
|
| 1 | P910-064125 | Шланг в сборе | 2 |
TF550
|
|
| 1 | P910-064120 | Шланг в сборе | 2 |
TF550, 22B
|
|
| 1 | P910-064125 | Шланг в сборе | 2 |
TF550
|
|
| 1 | P910-064120 | Шланг в сборе | 2 |
TF550, 25B
|
|
| 1 | P910-064125 | Шланг в сборе | 2 |
TF550
|
|
| 1 | P910-064120 | Шланг в сборе | 2 |
TF550, 30B
|
|
| 1 | P910-064127 | Шланг в сборе | 2 |
TF550
|
|
| 1 | P910-064122 | Шланг в сборе | 2 |
TF550, 32B
|
|
| 1 | P910-064137 | Шланг в сборе | 2 |
TF600
|
|
| 1 | P910-064132 | Шланг в сборе | 2 |
TF600, 22B
|
|
| 1 | P910-064137 | Шланг в сборе | 2 |
TF600
|
|
| 1 | P910-064132 | Шланг в сборе | 2 |
TF600, 25B
|
|
| 1 | P910-064137 | Шланг в сборе | 2 |
TF600
|
|
| 1 | P910-064132 | Шланг в сборе | 2 |
TF600, 30B
|
|
| 1 | P910-064139 | Шланг в сборе | 2 |
TF600
|
|
| 1 | P910-064134 | Шланг в сборе | 2 |
TF600, 32B
|
|
| 1 | P910-064144 | Шланг в сборе | 2 |
TF650, 22,25,30
|
|
| 1 | P910-064146 | Шланг в сборе | 2 |
TF650, 32B
|
|
| 1 | P910-064156 | Шланг в сборе | 2 |
TF700, 22,25,30
|
|
| 1 | P910-064158 | Шланг в сборе | 2 |
TF700, 32B
|
|
| 10 | 34FG-90370 | контактный шланг шкив | 1 | ||
| 101 | P933-064007 | Шланг в сборе | 2 |
S-SHIFT, 22/25B
|
|
| 101 | P933-064009 | Шланг в сборе | 2 |
S-SHIFT, 30/32B
|
|
| 102 | X500-310002 | Разъем | 2 |
SIDE SHIFT
|
|
| 11 | 34FG-90330 | Вставка | 1 | ||
| 12 | S017-120956 | Болт с шестигранной головкой (под шестигранник) | 1 |
22/25/30B
|
|
| 12 | S017-101006 | Болт с шестигранной головкой (под шестигранник) | 1 |
32B
|
|
| 13 | S403-102006 | Плоская шайба | 1 | ||
| 14 | S275-10000B | Гайка самоблокирующаяся | 1 | ||
| 15 | 33HA-90751 | Крышка | 1 | ||
| 16 | S035-081526 | Болт | 4 | ||
| 17 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S471-800162 | Палец | 1 | ||
| 19 | 33HN-90901 | Кронштейн | 1 | ||
| 2 | 33HN-80100 | шкив в сборе шланг | 1 | ||
| 20 | 34FG-90260 | Зажим | 3 | ||
| 21 | S035-082516 | Болт | 4 |
22/25/30B
|
|
| 21 | S035-082516 | Болт | 2 |
32B
|
|
| 22 | S035-063526 | Болт | 6 | ||
| 23 | 33HN-90700 | Кронштейн | 1 | ||
| 26 | S035-082036 | Болт | 2 |
32B
|
|
| 28 | 31FG-80210 | Соединитель | 2 | ||
| 29 | 31FG-80430 | Гайка | 2 | ||
| 3 | 34FG-90201 | Шланг шкив | 1 | ||
| 30 | 33HA-90401 | Трубка | 1 | ||
| 31 | X710-100103 | Крышка | 2 | ||
| 32 | S037-103026 | Болт | 2 | ||
| 4 | 31FV-90130 | контактный шланг шкив | 1 |
22/25/30B
|
|
| 4 | 63HN-18300 | контактный шланг шкив | 1 |
32B
|
|
| 41 | P933-064034 | Шланг в сборе | 2 | ||
| 42 | 31FG-80410 | Разъем | 1 |
MANUAL LEVER
|
|
| 43 | 31FG-80420 | Разъем долго | 1 |
MANUAL LEVER
|
|
| 44 | X500-310002 | Разъем | 1 |
FINGERTIP
|
|
| 45 | 31FN-10050 | Разъем долго | 1 |
FINGERTIP
|
|
| 46 | S552-050203 | Зажим | 2 | ||
| 47 | 31FY-80900 | Зажим | 1 |
22B
|
|
| 47 | 31FY-80900 | Зажим | 1 |
25B
|
|
| 47 | 31FY-80900 | Зажим | 1 |
30B
|
|
| 47 | 31FY-80900 | Зажим | 1 |
32B
|
|
| 48 | S520-100000 | Зажим | 1 |
22B
|
|
| 48 | S520-100000 | Зажим | 1 |
25B
|
|
| 48 | S520-100000 | Зажим | 1 |
30B
|
|
| 48 | S520-100000 | Зажим | 1 |
32B
|
|
| 5 | 33HN-90600 | Вставка | 1 | ||
| 7 | S411-120006 | Шайба пружинная | 1 | ||
| 8 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 9 | 33HA-90701 | Кронштейн ва шкив | 1 |
