4-SPOOL HYD PIPING(TF-MAST,H/REEL, NEW) погрузчика электрического Hyundai 22B/25B/30B/32B-7
4-SPOOL HYD PIPING(TF-MAST,H/REEL, NEW) погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7292
Наименование:4-SPOOL HYD PIPING(TF-MAST,H/REEL, NEW)
Версия:2008. 10.31 REV.8K

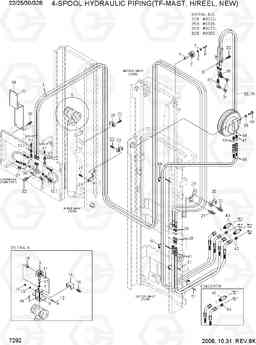

4-SPOOL HYD PIPING(TF-MAST,H/REEL, NEW) 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | 4-SPOOL HYD PIPING | 1 |
22B
|
|
| * | @ | 4-SPOOL HYD PIPING | 1 |
25B
|
|
| * | @ | 4-SPOOL HYD PIPING | 1 |
30B
|
|
| * | @ | 4-SPOOL HYD PIPING | 1 |
32B
|
|
| 1 | P910-064087 | Шланг в сборе | 2 |
TF370,22/25/30B
|
|
| 1 | P910-064089 | Шланг в сборе | 2 |
TF370,32B
|
|
| 1 | P910-064093 | Шланг в сборе | 2 |
TF400,22/25/30B
|
|
| 1 | P910-064095 | Шланг в сборе | 2 |
TF400,32B
|
|
| 1 | P910-064099 | Шланг в сборе | 2 |
TF430,22/25/30B
|
|
| 1 | P910-064101 | Шланг в сборе | 2 |
TF430,32B
|
|
| 1 | P910-064104 | Шланг в сборе | 2 |
TF450,22/25/30B
|
|
| 1 | P910-064106 | Шланг в сборе | 2 |
TF450,32B
|
|
| 1 | P910-064108 | Шланг в сборе | 2 |
TF470,22/25/30B
|
|
| 1 | P910-064110 | Шланг в сборе | 2 |
TF470,32B
|
|
| 1 | P910-064114 | Шланг в сборе | 2 |
TF500,22/25/30B
|
|
| 1 | P910-064116 | Шланг в сборе | 2 |
TF500,32B
|
|
| 1 | P910-064125 | Шланг в сборе | 2 |
TF550,22/25/30B
|
|
| 1 | P910-064127 | Шланг в сборе | 2 |
TF550,32B
|
|
| 1 | P910-064137 | Шланг в сборе | 2 |
TF600,22/25/30B
|
|
| 1 | P910-064139 | Шланг в сборе | 2 |
TF600,32B
|
|
| 10 | 34FG-90370 | контактный шланг шкив | 1 | ||
| 101 | P933-064007 | Шланг в сборе | 2 |
S-SHIFT, 22/25B
|
|
| 101 | P933-064009 | Шланг в сборе | 2 |
S-SHIFT, 30/32B
|
|
| 102 | X500-310002 | Разъем | 2 |
SIDE SHIFT
|
|
| 11 | 34FG-90330 | Вставка | 1 | ||
| 12 | S017-120956 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 13 | S403-102006 | Плоская шайба | 1 | ||
| 14 | S275-10000B | Гайка самоблокирующаяся | 1 | ||
| 15 | 33HA-90751 | Крышка | 1 | ||
| 16 | S035-081526 | Болт | 4 | ||
| 17 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S471-800162 | Палец | 1 | ||
| 19 | 33HN-90901 | Кронштейн | 1 | ||
| 2 | 33HN-80100 | шкив в сборе шланг | 1 | ||
| 20 | 34FG-90260 | Зажим | 3 | ||
| 21 | S035-082516 | Болт | 4 | ||
| 22 | S035-063526 | Болт | 6 | ||
| 23 | 33HN-90700 | Кронштейн | 1 | ||
| 28 | 31FG-80210 | Соединитель | 2 | ||
| 29 | 31FG-80430 | Гайка | 2 | ||
| 3 | 34FG-90201 | Шланг шкив | 1 | ||
| 30 | 33HA-90401 | Трубка | 1 | ||
| 31 | X710-100103 | Крышка | 4 | ||
| 32 | S037-103026 | Болт | 2 | ||
| 33 | S037-102556 | Болт | 4 | ||
| 34 | 33FG-90311 | Кронштейн | 1 | ||
| 35 | 6600363600 | катушка для шланга RH | 1 |
TF370
|
|
| 35 | 6600363600 | катушка для шланга RH | 1 |
TF400
|
|
| 35 | 6600363600 | катушка для шланга RH | 1 |
TF430
|
|
| 35 | 6600363600 | катушка для шланга RH | 1 |
TF450
|
|
| 35 | 6600363600 | катушка для шланга RH | 1 |
TF470
|
|
| 36 | 6600363800 | катушка для шланга RH | 1 |
TF500
|
|
| 36 | 6600363800 | катушка для шланга RH | 1 |
TF550
|
|
| 36 | 6600363800 | катушка для шланга RH | 1 |
TF600
|
|
| 37 | 33FJ-80180 | Колено 90, долго | 1 | ||
| 38 | 33FJ-80170 | Колено 90 | 1 | ||
| 39 | S441-120006 | Шайба | 2 | ||
| 4 | 31FV-90130 | контактный шланг шкив | 1 | ||
| 40 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 41 | P933-064034 | Шланг в сборе | 2 | ||
| 42 | 31FG-80410 | Разъем | 2 | ||
| 43 | 31FG-80420 | Разъем долго | 2 | ||
| 44 | X500-310002 | Разъем | 2 | ||
| 45 | 31FN-10050 | Разъем долго | 2 | ||
| 46 | P910-064045 | Шланг в сборе | 2 |
TF370
|
|
| 46 | P910-064047 | Шланг в сборе | 2 |
TF400
|
|
| 46 | P910-064049 | Шланг в сборе | 2 |
TF430
|
|
| 46 | P910-064051 | Шланг в сборе | 2 |
TF450
|
|
| 46 | P910-064052 | Шланг в сборе | 2 |
TF470
|
|
| 46 | P910-064054 | Шланг в сборе | 2 |
TF500
|
|
| 46 | P910-064058 | Шланг в сборе | 2 |
TF550
|
|
| 46 | P910-064062 | Шланг в сборе | 2 |
TF600
|
|
| 47 | X500-310002 | Разъем | 2 | ||
| 48 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 49 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | 33HN-90600 | Вставка | 1 | ||
| 50 | S552-102370 | Зажим | 3 | ||
| 51 | S552-050203 | Зажим | 2 | ||
| 7 | S411-120006 | Шайба пружинная | 1 | ||
| 8 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 9 | 33HA-90701 | Кронштейн ва шкив | 1 |
