Каталог запчастей
-
Hyundai
-
22B/25B/30B/32B-7
- MAST HYDRAULIC PIPING(TS-MAST)
MAST HYDRAULIC PIPING(TS-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7
MAST HYDRAULIC PIPING(TS-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7440
Наименование:MAST HYDRAULIC PIPING(TS-MAST)
Версия:2011. 7.31 REV.11G

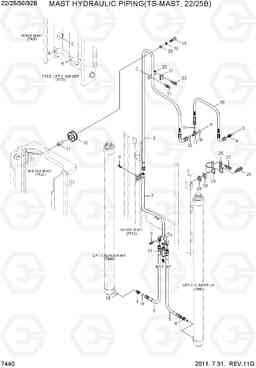

MAST HYDRAULIC PIPING(TS-MAST) 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 33HH-80500 | Шланг шкив | 1 | ||
| 11 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 15 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S411-120006 | Шайба пружинная | 1 | ||
| 17 | 3AHN-80110 | Тройник | 1 | ||
| 18 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 19 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 20 | 3AHN-80130 | Пластина | 1 |
22B
|
|
| 20 | 3AHN-80180 | Кронштейн | 1 |
22B
|
|
| 20 | 3AHN-80130 | Пластина | 1 |
25B
|
|
| 20 | 3AHN-80180 | Кронштейн | 1 |
25B
|
|
| 20 | 3AHN-80130 | Пластина | 1 |
30B
|
|
| 20 | 3AHN-80180 | Кронштейн | 1 |
30B
|
|
| 20 | 3AHN-80130 | Пластина | 1 |
32B
|
|
| 20 | 3AHN-80180 | Кронштейн | 1 |
32B
|
|
| 21 | S035-082516 | Болт | 2 | ||
| 22 | 33HN-80161 | Зажим | 1 |
22B
|
|
| 22 | 3AHN-80190 | Зажим | 1 |
22B
|
|
| 22 | 33HN-80161 | Зажим | 1 |
25B
|
|
| 22 | 3AHN-80190 | Зажим | 1 |
25B
|
|
| 22 | 33HN-80161 | Зажим | 1 |
30B
|
|
| 22 | 3AHN-80190 | Зажим | 1 |
30B
|
|
| 22 | 33HN-80161 | Зажим | 1 |
32B
|
|
| 22 | 3AHN-80190 | Зажим | 1 |
32B
|
|
| 23 | S035-063526 | Болт | 2 | ||
| 24 | 61HA-18700 | зажим ва | 2 | ||
| 25 | 61HA-18460 | Зажим | 2 |
22/25B
|
|
| 25 | 63HA-18510 | Зажим | 2 |
30/32B
|
|
| 26 | S037-102526 | Болт | 4 | ||
| 27 | S037-103026 | Болт | 4 | ||
| 28 | 63FH-18500 | прокладка (0.5T) | 2 | ||
| 29 | 63FH-18510 | Прокладка регулировочная | 2 |
22B
|
|
| 29 | 63FH-18530 | Прокладка регулировочная | 2 |
22B
|
|
| 29 | 63FH-18510 | Прокладка регулировочная | 2 |
25B
|
|
| 29 | 63FH-18530 | Прокладка регулировочная | 2 |
25B
|
|
| 3 | P930-104036 | Шланг в сборе | 1 |
TS370
|
|
| 3 | P930-104040 | Шланг в сборе | 1 |
TS400
|
|
| 3 | P930-104044 | Шланг в сборе | 1 |
TS430
|
|
| 3 | P930-104048 | Шланг в сборе | 1 |
TS450
|
|
| 3 | P930-104050 | Шланг в сборе | 1 |
TS470
|
|
| 3 | P930-104054 | Шланг в сборе | 1 |
TS500
|
|
| 3 | P930-104062 | Шланг в сборе | 1 |
TS550
|
|
| 3 | P930-104070 | Шланг в сборе | 1 |
TS600
|
|
| 30 | P930-084012 | Шланг в сборе | 1 | ||
| 31 | 31FG-05000 | FLOW REGULATOR | 1 | ||
| 32 | S621-016001 | О кольцо | 1 | ||
| 33 | S441-12000B | Шайба | 1 | ||
| 4 | 31FG-05200 | вниз предохранительный клапан | 2 | ||
| 5 | P930-084015 | Шланг в сборе | 2 | ||
| 6 | X500-110003 | Разъем | 1 | ||
| 7 | 3KFH-80200 | Трубка | 1 |
22B
|
|
| 7 | 3KFH-80201 | Трубка | 1 |
22B
|
|
| 7 | 3KFH-80200 | Трубка | 1 |
25B
|
|
| 7 | 3KFH-80201 | Трубка | 1 |
25B
|
|
| 7 | 3KFH-80200 | Трубка | 1 |
30B
|
|
| 7 | 3KFH-80201 | Трубка | 1 |
30B
|
|
| 7 | 3KFH-80200 | Трубка | 1 |
32B
|
|
| 7 | 3KFH-80201 | Трубка | 1 |
32B
|
|
| 8 | S035-085016 | Болт | 2 | ||
| 9 | S035-082036 | Болт | 2 |
