3-SPOOL HYDRAULIC PIPING(TS-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7

3-SPOOL HYDRAULIC PIPING(TS-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:7480

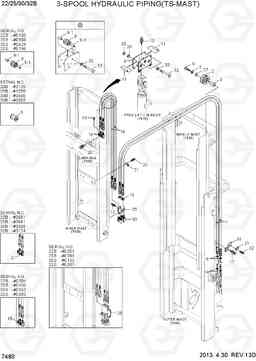

Наименование:3-SPOOL HYDRAULIC PIPING(TS-MAST)

Версия:2013. 4.30 REV.13D

3-SPOOL HYDRAULIC PIPING(TS-MAST) 22B/25B/30B/32B-7

Поз.	Код	Наименование	Кол	Прим.
1	P910-064043	Шланг в сборе	2	TS370,22B-7
1	X970-064042	Шланг в сборе	2	TS370,22B-7
1	P910-064043	Шланг в сборе	2	TS370,25B-7
1	X970-064042	Шланг в сборе	2	TS370,25B-7
1	P910-064043	Шланг в сборе	2	TS370,30B-7
1	X970-064042	Шланг в сборе	2	TS370,30B-7
1	P910-064046	Шланг в сборе	2	TS370,32B-7
1	P910-064044	Шланг в сборе	2	TS370,32B-7
1	X970-064044	Шланг в сборе	2	TS370,32C-7
1	P910-064047	Шланг в сборе	2	TS400,22B-7
1	X970-064046	Шланг в сборе	2	TS400,22B-7
1	P910-064047	Шланг в сборе	2	TS400,25B-7
1	X970-064046	Шланг в сборе	2	TS400,25B-7
1	P910-064047	Шланг в сборе	2	TS400,30B-7
1	X970-064046	Шланг в сборе	2	TS400,30B-7
1	P910-064050	Шланг в сборе	2	TS400,32B-7
1	P910-064048	Шланг в сборе	2	TS400,32B-7
1	X970-064048	Шланг в сборе	2	TS400,32B-7
1	P910-064051	Шланг в сборе	2	TS430,22B-7
1	X970-064050	Шланг в сборе	2	TS430,22B-7
1	P910-064051	Шланг в сборе	2	TS430,25B-7
1	X970-064050	Шланг в сборе	2	TS430,25B-7
1	P910-064051	Шланг в сборе	2	TS430,30B-7
1	X970-064050	Шланг в сборе	2	TS430,30B-7
1	P910-064054	Шланг в сборе	2	TS430,32B-7
1	P910-064052	Шланг в сборе	2	TS430,32B-7
1	X970-064052	Шланг в сборе	2	TS430,32B-7
1	P910-064055	Шланг в сборе	2	TS450,22B-7
1	X970-064054	Шланг в сборе	2	TS450,22B-7
1	P910-064055	Шланг в сборе	2	TS450,25B-7
1	X970-064054	Шланг в сборе	2	TS450,25B-7
1	P910-064055	Шланг в сборе	2	TS450,30B-7
1	X970-064054	Шланг в сборе	2	TS450,30B-7
1	P910-064058	Шланг в сборе	2	TS450,32B-7
1	P910-064056	Шланг в сборе	2	TS450,32B-7
1	X970-064056	Шланг в сборе	2	TS450,32B-7
1	P910-064057	Шланг в сборе	2	TS470,22B-7
1	X970-064056	Шланг в сборе	2	TS470,22B-7
1	P910-064057	Шланг в сборе	2	TS470,25B-7
1	X970-064056	Шланг в сборе	2	TS470,25B-7
1	P910-064057	Шланг в сборе	2	TS470,30B-7
1	X970-064056	Шланг в сборе	2	TS470,30B-7
1	P910-064060	Шланг в сборе	2	TS470,32B-7
1	P910-064058	Шланг в сборе	2	TS470,32B-7
1	X970-064058	Шланг в сборе	2	TS470,32B-7
1	P910-064061	Шланг в сборе	2	TS500,22B-7
1	X970-064060	Шланг в сборе	2	TS500,22B-7
1	P910-064061	Шланг в сборе	2	TS500,25B-7
1	X970-064060	Шланг в сборе	2	TS500,25B-7
1	P910-064061	Шланг в сборе	2	TS500,30B-7
1	X970-064060	Шланг в сборе	2	TS500,30B-7
1	P910-064064	Шланг в сборе	2	TS500,32B-7
1	P910-064062	Шланг в сборе	2	TS500,32B-7
1	X970-064062	Шланг в сборе	2	TS500,32B-7
1	P910-064069	Шланг в сборе	2	TS550,22B-7
1	X970-064068	Шланг в сборе	2	TS550,22B-7
1	P910-064069	Шланг в сборе	2	TS550,25B-7
1	X970-064068	Шланг в сборе	2	TS550,25B-7
1	P910-064069	Шланг в сборе	2	TS550,30B-7
1	X970-064068	Шланг в сборе	2	TS550,30B-7
1	P910-064072	Шланг в сборе	2	TS550,32B-7
1	P910-064070	Шланг в сборе	2	TS550,32B-7
1	X970-064070	Шланг в сборе	2	TS550,32B-7
1	P910-064077	Шланг в сборе	2	TS600,22B-7
1	X970-064076	Шланг в сборе	2	TS600,22B-7
1	P910-064077	Шланг в сборе	2	TS600,25B-7
1	X970-064076	Шланг в сборе	2	TS600,25B-7
1	P910-064077	Шланг в сборе	2	TS600,30B-7
1	X970-064076	Шланг в сборе	2	TS600,30B-7
1	P910-064080	Шланг в сборе	2	TS600,32B-7
1	P910-064078	Шланг в сборе	2	TS600,32B-7
1	X970-064078	HOSE ASSY-ORFS,THD(0X0)	2	TS600,32B-7
11	34FY-90130	Вставка	2
12	S035-067046	Болт	7	22B-7
12	3FFQ-93300	Болт с шестигранной головкой (под шестигранник)	7	22B-7
12	S035-067046	Болт	7	30B-7
12	3FFQ-93300	Болт с шестигранной головкой (под шестигранник)	7	25B-7
12	S035-067046	Болт	7	30B-7
12	3FFQ-93300	Болт с шестигранной головкой (под шестигранник)	7	30B-7
12	S035-067046	Болт	7	32B-7
12	3FFQ-93300	Болт с шестигранной головкой (под шестигранник)	7	32B-7
13	S035-081526	Болт	2
14	31FG-80210	Соединитель	2
15	31FG-80430-DA	Гайка	4
16	33HN-90700	Кронштейн	1
17	S035-082526	Болт	4
18	31HA-10250	локоть ва	2
19	X710-100103	Крышка	2
2	33HN-80100	шкив в сборе шланг	1
20	S037-102526	Болт	2
21	34FG-90260	Зажим	2	22B-7
21	33HN-90240	Зажим	2	22B-7
21	34FG-90260	Зажим	2	25B-7
21	33HN-90240	Зажим	2	25B-7
21	34FG-90260	Зажим	2	30B-7
21	33HN-90240	Зажим	2	30B-7
21	34FG-90260	Зажим	2	32B-7
21	33HN-90240	Зажим	2	32B-7
22	S035-063026	Болт	4
25	3AHN-91001	PLATE ASSY	1
26	P910-064041	Шланг в сборе	2	TS370,22B-7
26	X970-064040	Шланг в сборе	2	TS370,22B-7
26	P910-064041	Шланг в сборе	2	TS370,25B-7
26	X970-064040	Шланг в сборе	2	TS370,25B-7
26	P910-064041	Шланг в сборе	2	TS370,30B-7
26	X970-064040	Шланг в сборе	2	TS370,30B-7
26	P910-064041	Шланг в сборе	2	TS370,32B-7
26	X970-064040	Шланг в сборе	2	TS370,32B-7
26	P910-064043	Шланг в сборе	2	TS400,22B-7
26	X970-064042	Шланг в сборе	2	TS400,22B-7
26	P910-064043	Шланг в сборе	2	TS400,25B-7
26	X970-064042	Шланг в сборе	2	TS400,25B-7
26	P910-064043	Шланг в сборе	2	TS400,30B-7
26	X970-064042	Шланг в сборе	2	TS400,30B-7
26	P910-064043	Шланг в сборе	2	TS400,32B-7
26	X970-064042	Шланг в сборе	2	TS400,32B-7
26	P910-064045	Шланг в сборе	2	TS430,22B-7
26	X970-064044	Шланг в сборе	2	TS430,22B-7
26	P910-064045	Шланг в сборе	2	TS430,25B-7
26	X970-064044	Шланг в сборе	2	TS430,25B-7
26	P910-064045	Шланг в сборе	2	TS430,30B-7
26	X970-064044	Шланг в сборе	2	TS430,30B-7
26	P910-064045	Шланг в сборе	2	TS430,32B-7
26	X970-064044	Шланг в сборе	2	TS430,32B-7
26	P910-064046	Шланг в сборе	2	TS450,22B-7
26	X970-064045	Шланг в сборе	2	TS450,22B-7
26	P910-064046	Шланг в сборе	2	TS450,25B-7
26	X970-064045	Шланг в сборе	2	TS450,25B-7
26	P910-064046	Шланг в сборе	2	TS450,30B-7
26	X970-064045	Шланг в сборе	2	TS450,30B-7
26	P910-064046	Шланг в сборе	2	TS450,32B-7
26	X970-064045	Шланг в сборе	2	TS450,32B-7
26	P910-064048	Шланг в сборе	2	TS470,22B-7
26	X970-064047	Шланг в сборе	2	TS470,22B-7
26	P910-064048	Шланг в сборе	2	TS470,25B-7
26	X970-064047	Шланг в сборе	2	TS470,25B-7
26	P910-064048	Шланг в сборе	2	TS470,30B-7
26	X970-064047	Шланг в сборе	2	TS470,30B-7
26	P910-064048	Шланг в сборе	2	TS470,32B-7
26	X970-064047	Шланг в сборе	2	TS470,32B-7
26	P910-064050	Шланг в сборе	2	TS500,22B-7
26	X970-064049	Шланг в сборе	2	TS500,22B-7
26	P910-064050	Шланг в сборе	2	TS500,25B-7
26	X970-064049	Шланг в сборе	2	TS500,25B-7
26	P910-064050	Шланг в сборе	2	TS500,30B-7
26	X970-064049	Шланг в сборе	2	TS500,30B-7
26	P910-064050	Шланг в сборе	2	TS500,32B-7
26	X970-064049	Шланг в сборе	2	TS500,32B-7
26	P910-064053	Шланг в сборе	2	TS550,22B-7
26	X970-064052	Шланг в сборе	2	TS550,22B-7
26	P910-064053	Шланг в сборе	2	TS550,25B-7
26	X970-064052	Шланг в сборе	2	TS550,25B-7
26	P910-064053	Шланг в сборе	2	TS550,30B-7
26	X970-064052	Шланг в сборе	2	TS550,30B-7
26	P910-064053	Шланг в сборе	2	TS550,32B-7
26	X970-064052	Шланг в сборе	2	TS550,32B-7
26	P910-064057	Шланг в сборе	2	TS600,22B-7
26	X970-064056	Шланг в сборе	2	TS600,22B-7
26	P910-064057	Шланг в сборе	2	TS600,25B-7
26	X970-064056	Шланг в сборе	2	TS600,25B-7
26	P910-064057	Шланг в сборе	2	TS600,30B-7
26	X970-064056	Шланг в сборе	2	TS600,30B-7
26	P910-064057	Шланг в сборе	2	TS600,32B-7
26	X970-064056	Шланг в сборе	2	TS600,32B-7
27	S441-12000B	Шайба	1
28	S275-06000B	Гайка самоблокирующаяся	7
29	S403-06200B	Плоская шайба	7
3	31FV-90130	контактный шланг шкив	1
30	31FS-90500	локоть ва	2
32	S411-060006	Шайба пружинная	7
6	S017-120606	Болт с шестигранной головкой (под шестигранник)	1
7	S411-120006	Шайба пружинная	1
8	3AHN-90201	Пластина	1
9	34FY-90110	ролик шланг	5	20B-7
9	38FY-90300	Шланг шкив	5	20B-7
9	38FY-90301	Шланг шкив	5	20B-7
9	34FY-90110	ролик шланг	5	25B-7
9	38FY-90300	Шланг шкив	5	25B-7
9	38FY-90301	Шланг шкив	5	25B-7
9	34FY-90110	ролик шланг	5	30B-7
9	38FY-90300	Шланг шкив	5	30B-7
9	38FY-90301	Шланг шкив	5	30B-7
9	34FY-90110	ролик шланг	5	32B-7
9	38FY-90300	Шланг шкив	5	32B-7
9	38FY-90301	Шланг шкив	5	32B-7
9-1	S731-007012	дю куст	2
