Каталог запчастей
-
Hyundai
-
22B/25B/30B/32B-7
- Гидроцилиндр (цилиндр) подъемный правый (QF-MAST)
Гидроцилиндр (цилиндр) подъемный правый (QF-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7
Гидроцилиндр (цилиндр) подъемный правый (QF-MAST) погрузчика электрического Hyundai 22B/25B/30B/32B-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7595
Наименование:LIFT CYLINDER-RH(QF-MAST)
Версия:2010.10.31 REV.10K

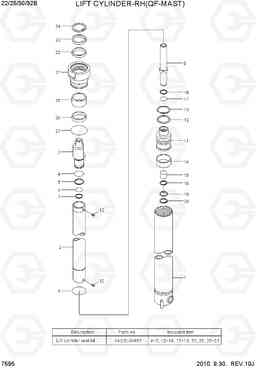

LIFT CYLINDER-RH(QF-MAST) 22B/25B/30B/32B-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 3CHN-07301 | Гидроцилиндр (цилиндр) подъемный левый | 1 |
QF610
|
|
| * | 3CHN-07311 | Гидроцилиндр (цилиндр) подъемный левый | 1 |
QF660
|
|
| * | 3CHN-07321 | Гидроцилиндр (цилиндр) подъемный левый | 1 |
QF700
|
|
| * | 3CHN-07331 | Гидроцилиндр (цилиндр) подъемный левый | 1 |
QF745
|
|
| * | 3CHN-07341 | Гидроцилиндр (цилиндр) подъемный левый | 1 |
QF790
|
|
| 1 | XKCD-01686 | Гильза цилиндра атригера | 1 |
QF610
|
|
| 1 | XKCD-01698 | Гильза цилиндра атригера | 1 |
QF660
|
|
| 1 | XKCD-01702 | Гильза цилиндра атригера | 1 |
QF700
|
|
| 1 | XKCD-01706 | Гильза цилиндра атригера | 1 |
QF745
|
|
| 1 | XKCD-01710 | Гильза цилиндра атригера | 1 |
QF790
|
|
| 10 | XKCD-01664 | установочный винт | 1 | ||
| 11 | XKCD-01694 | Поршень | 1 | ||
| 15 | XKCD-02024 | Клапан обратный | 1 | ||
| 16 | XKCD-01696 | Кольцо | 1 | ||
| 2 | XKCD-01687 | Щуп | 1 |
QF610
|
|
| 2 | XKCD-01699 | Щуп | 1 |
QF660
|
|
| 2 | XKCD-01703 | Щуп | 1 |
QF700
|
|
| 2 | XKCD-01707 | Щуп | 1 |
QF745
|
|
| 2 | XKCD-01711 | Щуп | 1 |
QF790
|
|
| 20 | XKCD-00601 | Кольцо | 1 | ||
| 21 | XKCD-01669 | ROD COVER | 1 | ||
| 24 | XKCD-00847 | Кольцо | 1 | ||
| 3 | XKCD-01688 | ROD END | 1 | ||
| 8 | XKCD-01693 | я / жезл Ass'y | 1 | ||
| 9 | XKCD-01663 | стопорное кольцо | 1 | ||
| K | XKCD-01697 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K12 | XKCD-01666 | Кольцо | 1 | ||
| K13 | XKCD-01667 | U-PACKING | 1 | ||
| K14 | XKCD-01668 | Кольцо изнашиваемое | 1 | ||
| K17 | XKCD-01691 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | XKCD-01692 | Кольцо | 1 | ||
| K19 | XKCD-00600 | печать подушка | 1 | ||
| K22 | XKCD-01647 | U-PACKING | 1 | ||
| K23 | XKCD-01670 | пыль стеклоочистителя | 1 | ||
| K25 | XKCD-01671 | Кольцо изнашиваемое | 1 | ||
| K26 | XKCD-01672 | Пыльник | 1 | ||
| K27 | XKCD-00736 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K4 | XKCD-01689 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K5 | XKCD-01690 | Кольцо | 1 | ||
| K6 | XKCD-01691 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K7 | XKCD-01692 | Кольцо | 1 |
