MAST HYD PIPING (TF-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9
MAST HYD PIPING (TF-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7240
Наименование:MAST HYD PIPING (TF-MAST)
Версия:2014. 1.31 REV.14A

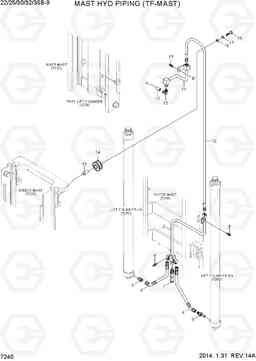

MAST HYD PIPING (TF-MAST) 22/25/30/32/35B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P910-104039 | Шланг в сборе | 1 |
TF370,22B-9
|
|
| 10 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF370,22B-9
|
|
| 10 | P910-104039 | Шланг в сборе | 1 |
TF370,25B-9
|
|
| 10 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF370,25B-9
|
|
| 10 | P910-104039 | Шланг в сборе | 1 |
TF370,30B-9
|
|
| 10 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF370,30B-9
|
|
| 10 | P910-104039 | Шланг в сборе | 1 |
TF370,32B-9
|
|
| 10 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF370,32B-9
|
|
| 10 | P910-104039 | Шланг в сборе | 1 |
TF370,35B-9
|
|
| 10 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF370,35B-9
|
|
| 10 | P910-104042 | Шланг в сборе | 1 |
TF400,22B-9
|
|
| 10 | X970-104042 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF400,22B-9
|
|
| 10 | P910-104042 | Шланг в сборе | 1 |
TF400,25B-9
|
|
| 10 | X970-104042 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF400,25B-9
|
|
| 10 | P910-104042 | Шланг в сборе | 1 |
TF400,30B-9
|
|
| 10 | X970-104042 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF400,30B-9
|
|
| 10 | P910-104042 | Шланг в сборе | 1 |
TF400,32B-9
|
|
| 10 | X970-104042 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF400,32B-9
|
|
| 10 | P910-104042 | Шланг в сборе | 1 |
TF400,35B-9
|
|
| 10 | X970-104042 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF400,35B-9
|
|
| 10 | P910-104046 | Шланг в сборе | 1 |
TF430,22B-9
|
|
| 10 | X970-104046 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF430,22B-9
|
|
| 10 | P910-104046 | Шланг в сборе | 1 |
TF430,25B-9
|
|
| 10 | X970-104046 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF430,25B-9
|
|
| 10 | P910-104046 | Шланг в сборе | 1 |
TF430,30B-9
|
|
| 10 | X970-104046 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF430,30B-9
|
|
| 10 | P910-104046 | Шланг в сборе | 1 |
TF430,32B-9
|
|
| 10 | X970-104046 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF430,32B-9
|
|
| 10 | P910-104046 | Шланг в сборе | 1 |
TF430,35B-9
|
|
| 10 | X970-104046 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF430,35B-9
|
|
| 10 | P910-104050 | Шланг в сборе | 1 |
TF450,22B-9
|
|
| 10 | X970-104050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF450,22B-9
|
|
| 10 | P910-104050 | Шланг в сборе | 1 |
TF450,25B-9
|
|
| 10 | X970-104050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF450,25B-9
|
|
| 10 | P910-104050 | Шланг в сборе | 1 |
TF450,30B-9
|
|
| 10 | X970-104050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF450,30B-9
|
|
| 10 | P910-104050 | Шланг в сборе | 1 |
TF450,32B-9
|
|
| 10 | X970-104050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF450,32B-9
|
|
| 10 | P910-104050 | Шланг в сборе | 1 |
TF450,35B-9
|
|
| 10 | X970-104050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF450,35B-9
|
|
| 10 | P910-104052 | Шланг в сборе | 1 |
TF470,22B-9
|
|
| 10 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF470,22B-9
|
|
| 10 | P910-104052 | Шланг в сборе | 1 |
TF470,25B-9
|
|
| 10 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF470,25B-9
|
|
| 10 | P910-104052 | Шланг в сборе | 1 |
TF470,30B-9
|
|
| 10 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF470,30B-9
|
|
| 10 | P910-104052 | Шланг в сборе | 1 |
TF470,32B-9
|
|
| 10 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF470,32B-9
|
|
| 10 | P910-104052 | Шланг в сборе | 1 |
TF470,35B-9
|
|
| 10 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF470,35B-9
|
|
| 10 | P910-104056 | Шланг в сборе | 1 |
TF500,22B-9
|
|
| 10 | X970-104056 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF500,22B-9
|
|
| 10 | P910-104056 | Шланг в сборе | 1 |
TF500,25B-9
|
|
| 10 | X970-104056 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF500,25B-9
|
|
| 10 | P910-104056 | Шланг в сборе | 1 |
TF500,30B-9
|
|
| 10 | X970-104056 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF500,30B-9
|
|
| 10 | P910-104056 | Шланг в сборе | 1 |
TF500,32B-9
|
|
| 10 | X970-104056 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF500,32B-9
|
|
| 10 | P910-104056 | Шланг в сборе | 1 |
TF500,35B-9
|
|
| 10 | X970-104056 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF500,35B-9
|
|
| 10 | P910-104064 | Шланг в сборе | 1 |
TF550,22B-9
|
|
| 10 | X970-104064 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF550,22B-9
|
|
| 10 | P910-104064 | Шланг в сборе | 1 |
TF550,25B-9
|
|
| 10 | X970-104064 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF550,25B-9
|
|
| 10 | P910-104064 | Шланг в сборе | 1 |
TF550,30B-9
|
|
| 10 | X970-104064 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF550,30B-9
|
|
| 10 | P910-104064 | Шланг в сборе | 1 |
TF550,32B-9
|
|
| 10 | X970-104064 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF550,32B-9
|
|
| 10 | P910-104064 | Шланг в сборе | 1 |
TF550,35B-9
|
|
| 10 | X970-104064 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF550,35B-9
|
|
| 10 | P910-104071 | Шланг в сборе | 1 |
TF600,22B-9
|
|
| 10 | X970-104071 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF600,22B-9
|
|
| 10 | P910-104071 | Шланг в сборе | 1 |
TF600,25B-9
|
|
| 10 | X970-104071 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF600,25B-9
|
|
| 10 | P910-104071 | Шланг в сборе | 1 |
TF600,30B-9
|
|
| 10 | X970-104071 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF600,30B-9
|
|
| 10 | P910-104071 | Шланг в сборе | 1 |
TF600,32B-9
|
|
| 10 | X970-104071 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF600,32B-9
|
|
| 10 | P910-104071 | Шланг в сборе | 1 |
TF600,35B-9
|
|
| 10 | X970-104071 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF600,35B-9
|
|
| 10 | P910-104076 | Шланг в сборе | 1 |
TF650,22B-9
|
|
| 10 | X970-104076 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF650,22B-9
|
|
| 10 | P910-104076 | Шланг в сборе | 1 |
TF650,25B-9
|
|
| 10 | X970-104076 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF650,25B-9
|
|
| 10 | P910-104076 | Шланг в сборе | 1 |
TF650,30B-9
|
|
| 10 | X970-104076 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF650,30B-9
|
|
| 10 | P910-104076 | Шланг в сборе | 1 |
TF650,32B-9
|
|
| 10 | X970-104076 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF650,32B-9
|
|
| 10 | P910-104076 | Шланг в сборе | 1 |
TF650,35B-9
|
|
| 10 | X970-104076 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF650,35B-9
|
|
| 10 | P910-104083 | Шланг в сборе | 1 |
TF700,22B-9
|
|
| 10 | X970-104083 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF700,22B-9
|
|
| 10 | P910-104083 | Шланг в сборе | 1 |
TF700,25B-9
|
|
| 10 | X970-104083 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF700,25B-9
|
|
| 10 | P910-104083 | Шланг в сборе | 1 |
TF700,30B-9
|
|
| 10 | X970-104083 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF700,30B-9
|
|
| 10 | P910-104083 | Шланг в сборе | 1 |
TF700,32B-9
|
|
| 10 | X970-104083 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF700,32B-9
|
|
| 10 | P910-104083 | Шланг в сборе | 1 |
TF700,35B-9
|
|
| 10 | X970-104083 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TF700,35B-9
|
|
| 11 | 33B1-80401 | Трубка | 1 | ||
| 12 | 33HH-80130 | Штуцер 90 orfs | 1 | ||
| 13 | EE19170100 | вниз клапан управления | 1 |
22/25B-9
|
|
| 13 | 33HA-06000 | вниз предохранительный клапан | 1 |
30/35B-9
|
|
| 14 | 33HH-80500 | Шланг шкив | 1 | ||
| 15 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 16 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 17 | S411-12000B | Шайба пружинная | 1 | ||
| 18 | S441-12000B | Шайба | 1 | ||
| 19 | S035-082526 | Болт | 2 | ||
| 3 | 33B1-80201 | Трубка | 1 | ||
| 4 | 38B1-80400 | Рукав высокого давления (РВД) | 2 | ||
| 5 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 6 | X500-110003 | Разъем | 1 | ||
| 7 | 31FG-05000 | FLOW REGULATOR | 1 |
22/25B-9
|
|
| 7 | 31FG-05100 | FLOW REGULATOR | 1 |
30/35B-9
|
|
| 8 | S035-085016 | Болт | 2 | ||
| 9 | S035-082026 | Болт | 2 |
