Каталог запчастей
-
Hyundai
-
22/25/30/32/35B-9
- MAST HYD PIPING (TS-MAST)
MAST HYD PIPING (TS-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9
MAST HYD PIPING (TS-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7440
Наименование:MAST HYD PIPING (TS-MAST)
Версия:2014. 1.31 REV.14A

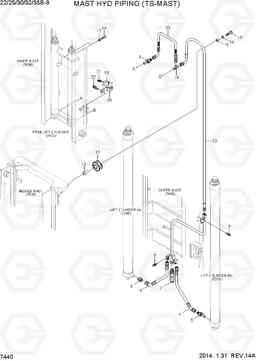

MAST HYD PIPING (TS-MAST) 22/25/30/32/35B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P930-104040 | Шланг в сборе | 1 |
TS370,22B-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS370,22B-9
|
|
| 10 | P930-104040 | Шланг в сборе | 1 |
TS370,25B-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS370,25B-9
|
|
| 10 | P930-104040 | Шланг в сборе | 1 |
TS370,30B-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS370,30B-9
|
|
| 10 | P930-104040 | Шланг в сборе | 1 |
TS370,32B-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS370,32B-9
|
|
| 10 | P930-104040 | Шланг в сборе | 1 |
TS370,35B-9
|
|
| 10 | X990-104040 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS370,35B-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TS400,22B-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS400,22B-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TS400,25B-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS400,25B-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TS400,30B-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS400,30B-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TS400,32B-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS400,32B-9
|
|
| 10 | P930-104044 | Шланг в сборе | 1 |
TS400,35B-9
|
|
| 10 | X990-104044 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS400,35B-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TS430,22B-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS430,22B-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TS430,25B-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS430,25B-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TS430,30B-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS430,30B-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TS430,32B-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS430,32B-9
|
|
| 10 | P930-104048 | Шланг в сборе | 1 |
TS430,35B-9
|
|
| 10 | X990-104048 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS430,35B-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TS450,22B-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS450,22B-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TS450,25B-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS450,25B-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TS450,30B-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS450,30B-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TS450,32B-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS450,32B-9
|
|
| 10 | P930-104052 | Шланг в сборе | 1 |
TS450,35B-9
|
|
| 10 | X990-104052 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS450,35B-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TS470,22B-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS470,22B-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TS470,25B-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS470,25B-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TS470,30B-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS470,30B-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TS470,32B-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS470,32B-9
|
|
| 10 | P930-104054 | Шланг в сборе | 1 |
TS470,35B-9
|
|
| 10 | X990-104054 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS470,35B-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TS500,22B-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS500,22B-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TS500,25B-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS500,25B-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TS500,30B-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS500,30B-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TS500,32B-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS500,32B-9
|
|
| 10 | P930-104058 | Шланг в сборе | 1 |
TS500,35B-9
|
|
| 10 | X990-104058 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS500,35B-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TS550,22B-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS550,22B-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TS550,25B-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS550,25B-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TS550,30B-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS550,30B-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TS550,32B-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS550,32B-9
|
|
| 10 | P930-104065 | Шланг в сборе | 1 |
TS550,35B-9
|
|
| 10 | X990-104065 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS550,35B-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TS600,22B-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS600,22B-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TS600,25B-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS600,25B-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TS600,30B-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS600,30B-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TS600,32B-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS600,32B-9
|
|
| 10 | P930-104073 | Шланг в сборе | 1 |
TS600,35B-9
|
|
| 10 | X990-104073 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS600,35B-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TS650,22B-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS650,22B-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TS650,25B-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS650,25B-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TS650,30B-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS650,30B-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TS650,32B-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS650,32B-9
|
|
| 10 | P930-104077 | Шланг в сборе | 1 |
TS650,35B-9
|
|
| 10 | X990-104077 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS650,35B-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TS700,22B-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS700,22B-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TS700,25B-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS700,25B-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TS700,30B-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS700,30B-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TS700,32B-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS700,32B-9
|
|
| 10 | P930-104085 | Шланг в сборе | 1 |
TS700,35B-9
|
|
| 10 | X990-104085 | HOSE ASSY-ORFS,THD(0X90) | 1 |
TS700,35B-9
|
|
| 11 | 33HH-80500 | Шланг шкив | 1 | ||
| 12 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 13 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 14 | S411-12000B | Шайба пружинная | 1 | ||
| 15 | S441-12000B | Шайба | 5 | ||
| 16 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | 3AHN-80110 | Тройник | 1 | ||
| 19 | 3AHN-80190 | Зажим | 1 | ||
| 20 | 3AHN-80180 | Кронштейн | 1 | ||
| 21 | S035-063526 | Болт | 2 | ||
| 22 | S035-082526 | Болт | 2 | ||
| 23 | P930-084012 | Шланг в сборе | 1 | ||
| 3 | 33B1-80201 | Трубка | 1 | ||
| 4 | 38B1-80400 | Рукав высокого давления (РВД) | 2 | ||
| 5 | 31FG-05200 | вниз предохранительный клапан | 2 | ||
| 6 | X500-110003 | Разъем | 1 | ||
| 7 | 31FG-05000 | FLOW REGULATOR | 2 |
22/25B-9
|
|
| 7 | 31FG-05100 | FLOW REGULATOR | 2 |
30/35B-9
|
|
| 8 | S035-085016 | Болт | 2 | ||
| 9 | S035-082026 | Болт | 2 |
