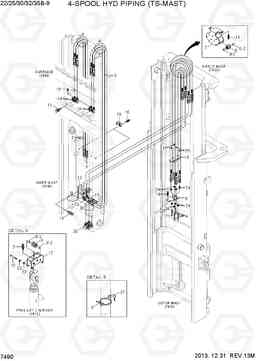

4-SPOOL HYD PIPING (TS-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9
4-SPOOL HYD PIPING (TS-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7490
Наименование:4-SPOOL HYD PIPING (TS-MAST)
Версия:2013. 12.31 REV.13M
4-SPOOL HYD PIPING (TS-MAST) 22/25/30/32/35B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064037 | Шланг в сборе | 4 |
TS370,22B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TS370,22B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 4 |
TS370,25B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TS370,25B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 4 |
TS370,30B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TS370,30B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 4 |
TS370,32B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TS370,32B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 4 |
TS370,35B-9
|
|
| 1 | X970-064037 | Шланг в сборе | 2 |
TS370,35B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TS400,22B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TS400,22B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TS400,25B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TS400,25B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TS400,30B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TS400,30B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TS400,32B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TS400,32B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 4 |
TS400,35B-9
|
|
| 1 | X970-064041 | Шланг в сборе | 2 |
TS400,35B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TS430,22B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TS430,22B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TS430,25B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TS430,25B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TS430,30B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TS430,30B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TS430,32B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TS430,32B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 4 |
TS430,35B-9
|
|
| 1 | X970-064045 | Шланг в сборе | 2 |
TS430,35B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TS450,22B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TS450,22B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TS450,25B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TS450,25B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TS450,30B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TS450,30B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TS450,32B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TS450,32B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 4 |
TS450,35B-9
|
|
| 1 | X970-064049 | Шланг в сборе | 2 |
TS450,35B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TS470,22B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TS470,22B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TS470,25B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TS470,25B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TS470,30B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TS470,30B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TS470,32B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TS470,32B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 4 |
TS470,35B-9
|
|
| 1 | X970-064051 | Шланг в сборе | 2 |
TS470,35B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TS500,22B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TS500,22B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TS500,25B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TS500,25B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TS500,30B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TS500,30B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TS500,32B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TS500,32B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TS500,35B-9
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TS500,35B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 4 |
TS550,22B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 2 |
TS550,22B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 4 |
TS550,25B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 2 |
TS550,25B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 4 |
TS550,30B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 2 |
TS550,30B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 4 |
TS550,32B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 2 |
TS550,32B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 4 |
TS550,35B-9
|
|
| 1 | X970-064063 | Шланг в сборе | 2 |
TS550,35B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 4 |
TS600,22B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 2 |
TS600,22B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 4 |
TS600,25B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 2 |
TS600,25B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 4 |
TS600,30B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 2 |
TS600,30B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 4 |
TS600,32B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 2 |
TS600,32B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 4 |
TS600,35B-9
|
|
| 1 | X970-064071 | Шланг в сборе | 2 |
TS600,35B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 4 |
TS650,22B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 2 |
TS650,22B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 4 |
TS650,25B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 2 |
TS650,25B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 4 |
TS650,30B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 2 |
TS650,30B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 4 |
TS650,32B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 2 |
TS650,32B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 4 |
TS650,35B-9
|
|
| 1 | X970-064076 | Шланг в сборе | 2 |
TS650,35B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
TS700,22B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 2 |
TS700,22B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
TS700,25B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 2 |
TS700,25B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
TS700,30B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 2 |
TS700,30B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
TS700,32B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 2 |
TS700,32B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
TS700,35B-9
|
|
| 1 | X970-064083 | Шланг в сборе | 2 |
TS700,35B-9
|
|
| 10 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 11 | S035-102526 | Болт | 6 | ||
| 12 | 34B1-90600 | Кронштейн | 1 | ||
| 13 | 31HN-90500 | Штуцер 90 orfs | 2 | ||
| 14 | S035-082526 | Болт | 4 | ||
| 15 | 33HN-90240 | Зажим | 2 | ||
| 16 | S035-063026 | Болт | 4 | ||
| 17 | 37FY-92100 | Кронштейн | 2 | ||
| 18 | 31HA-10250 | локоть ва | 4 | ||
| 19 | X710-100103 | Крышка | 4 | ||
| 2 | X970-064041 | Шланг в сборе | 2 |
TS370
|
|
| 2 | X970-064043 | Шланг в сборе | 2 |
TS400
|
|
| 2 | X970-064044 | Шланг в сборе | 2 |
TS430
|
|
| 2 | X970-064045 | Шланг в сборе | 2 |
TS450
|
|
| 2 | X970-064047 | Шланг в сборе | 2 |
TS470
|
|
| 2 | X970-064048 | Шланг в сборе | 2 |
TS500
|
|
| 2 | X970-064051 | Шланг в сборе | 2 |
TS550
|
|
| 2 | X970-064055 | Шланг в сборе | 2 |
TS600
|
|
| 2 | X970-064061 | Шланг в сборе | 2 |
TS650
|
|
| 2 | X970-064065 | Шланг в сборе | 2 |
TS700
|
|
| 20 | 34B1-90700 | локоть ва | 2 | ||
| 21 | 31FY-80900 | Зажим | 2 | ||
| 22 | S403-06200B | Плоская шайба | 10 | ||
| 23 | S411-060006 | Шайба пружинная | 10 | ||
| 24 | 31FG-80430 | Гайка | 8 | ||
| 25 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS370,22B-9
|
|
| 25 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS370,25B-9
|
|
| 25 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS370,30B-9
|
|
| 25 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS370,32B-9
|
|
| 25 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS370,35B-9
|
|
| 25 | X970-064040 | Шланг в сборе | 2 |
TS400,22B-9
|
|
| 25 | X970-064040 | Шланг в сборе | 2 |
TS400,25B-9
|
|
| 25 | X970-064040 | Шланг в сборе | 2 |
TS400,30B-9
|
|
| 25 | X970-064040 | Шланг в сборе | 2 |
TS400,32B-9
|
|
| 25 | X970-064040 | Шланг в сборе | 2 |
TS400,35B-9
|
|
| 25 | X970-064044 | Шланг в сборе | 2 |
TS430,22B-9
|
|
| 25 | X970-064044 | Шланг в сборе | 2 |
TS430,25B-9
|
|
| 25 | X970-064044 | Шланг в сборе | 2 |
TS430,30B-9
|
|
| 25 | X970-064044 | Шланг в сборе | 2 |
TS430,32B-9
|
|
| 25 | X970-064044 | Шланг в сборе | 2 |
TS430,35B-9
|
|
| 25 | X970-064048 | Шланг в сборе | 2 |
TS450,22B-9
|
|
| 25 | X970-064048 | Шланг в сборе | 2 |
TS450,25B-9
|
|
| 25 | X970-064048 | Шланг в сборе | 2 |
TS450,30B-9
|
|
| 25 | X970-064048 | Шланг в сборе | 2 |
TS450,32B-9
|
|
| 25 | X970-064048 | Шланг в сборе | 2 |
TS450,35B-9
|
|
| 25 | X970-064050 | Шланг в сборе | 2 |
TS470,22B-9
|
|
| 25 | X970-064050 | Шланг в сборе | 2 |
TS470,25B-9
|
|
| 25 | X970-064050 | Шланг в сборе | 2 |
TS470,30B-9
|
|
| 25 | X970-064050 | Шланг в сборе | 2 |
TS470,32B-9
|
|
| 25 | X970-064050 | Шланг в сборе | 2 |
TS470,35B-9
|
|
| 25 | X970-064054 | Шланг в сборе | 2 |
TS500,22B-9
|
|
| 25 | X970-064054 | Шланг в сборе | 2 |
TS500,25B-9
|
|
| 25 | X970-064054 | Шланг в сборе | 2 |
TS500,30B-9
|
|
| 25 | X970-064054 | Шланг в сборе | 2 |
TS500,32B-9
|
|
| 25 | X970-064054 | Шланг в сборе | 2 |
TS500,35B-9
|
|
| 25 | X970-064062 | Шланг в сборе | 2 |
TS550,22B-9
|
|
| 25 | X970-064062 | Шланг в сборе | 2 |
TS550,25B-9
|
|
| 25 | X970-064062 | Шланг в сборе | 2 |
TS550,30B-9
|
|
| 25 | X970-064062 | Шланг в сборе | 2 |
TS550,32B-9
|
|
| 25 | X970-064062 | Шланг в сборе | 2 |
TS550,35B-9
|
|
| 25 | X970-064070 | Шланг в сборе | 2 |
TS600,22B-9
|
|
| 25 | X970-064070 | Шланг в сборе | 2 |
TS600,25B-9
|
|
| 25 | X970-064070 | Шланг в сборе | 2 |
TS600,30B-9
|
|
| 25 | X970-064070 | Шланг в сборе | 2 |
TS600,32B-9
|
|
| 25 | X970-064070 | Шланг в сборе | 2 |
TS600,35B-9
|
|
| 25 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TS650,22B-9
|
|
| 25 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TS650,25B-9
|
|
| 25 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TS650,30B-9
|
|
| 25 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TS650,32B-9
|
|
| 25 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TS650,35B-9
|
|
| 25 | X970-064082 | Шланг в сборе | 2 |
TS700,22B-9
|
|
| 25 | X970-064082 | Шланг в сборе | 2 |
TS700,25B-9
|
|
| 25 | X970-064082 | Шланг в сборе | 2 |
TS700,30B-9
|
|
| 25 | X970-064082 | Шланг в сборе | 2 |
TS700,32B-9
|
|
| 25 | X970-064082 | Шланг в сборе | 2 |
TS700,35B-9
|
|
| 3 | X970-064046 | Шланг в сборе | 2 |
TS370
|
|
| 3 | X970-064048 | Шланг в сборе | 2 |
TS400
|
|
| 3 | X970-064049 | Шланг в сборе | 2 |
TS430
|
|
| 3 | X970-064050 | Шланг в сборе | 2 |
TS450
|
|
| 3 | X970-064052 | Шланг в сборе | 2 |
TS470
|
|
| 3 | X970-064053 | Шланг в сборе | 2 |
TS500
|
|
| 3 | X970-064056 | Шланг в сборе | 2 |
TS550
|
|
| 3 | X970-064060 | Шланг в сборе | 2 |
TS600
|
|
| 3 | X970-064066 | Шланг в сборе | 2 |
TS650
|
|
| 3 | X970-064070 | Шланг в сборе | 2 |
TS700
|
|
| 4 | 33B1-90200 | CONNECTOR-LONG | 4 | ||
| 4-2 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
NOT SHOWN
|
|
| 5 | S035-081526 | Болт | 4 | ||
| 6 | 33B1-90901 | Пластина | 1 | ||
| 7 | 33B1-91202 | Кронштейн | 1 |
22B-9
|
|
| 7 | 33B1-91203 | Кронштейн | 1 |
22B-9
|
|
| 7 | 33B1-91202 | Кронштейн | 1 |
25B-9
|
|
| 7 | 33B1-91203 | Кронштейн | 1 |
25B-9
|
|
| 7 | 33B1-91202 | Кронштейн | 1 |
30B-9
|
|
| 7 | 33B1-91203 | Кронштейн | 1 |
30B-9
|
|
| 7 | 33B1-91202 | Кронштейн | 1 |
32B-9
|
|
| 7 | 33B1-91203 | Кронштейн | 1 |
32B-9
|
|
| 7 | 33B1-91202 | Кронштейн | 1 |
35B-9
|
|
| 7 | 33B1-91203 | Кронштейн | 1 |
35B-9
|
|
| 8 | 38FY-90301 | Шланг шкив | 19 | ||
| 8-2 | S731-007012 | дю куст | 2 | ||
| 9 | S552-102370 | Зажим | 3 |
