MAST HYD PIPING (QF-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9
MAST HYD PIPING (QF-MAST) погрузчика электрического Hyundai 22/25/30/32/35B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7550
Наименование:MAST HYD PIPING (QF-MAST)
Версия:2014. 1.31 REV.14A

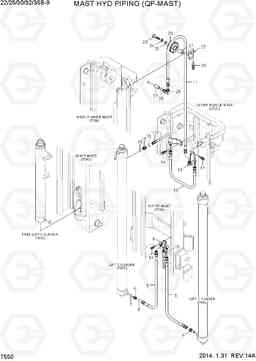

MAST HYD PIPING (QF-MAST) 22/25/30/32/35B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FG-05100 | FLOW REGULATOR | 1 | ||
| 11 | P910-104043 | Шланг в сборе | 1 |
QF610,22B-9
|
|
| 11 | X970-104043 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF610,22B-9
|
|
| 11 | P910-104043 | Шланг в сборе | 1 |
QF610,25B-9
|
|
| 11 | X970-104043 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF610,25B-9
|
|
| 11 | P910-104043 | Шланг в сборе | 1 |
QF610,30B-9
|
|
| 11 | X970-104043 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF610,30B-9
|
|
| 11 | P910-104047 | Шланг в сборе | 1 |
QF660,22B-9
|
|
| 11 | X970-104047 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF660,22B-9
|
|
| 11 | P910-104047 | Шланг в сборе | 1 |
QF660,25B-9
|
|
| 11 | X970-104047 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF660,25B-9
|
|
| 11 | P910-104047 | Шланг в сборе | 1 |
QF660,30B-9
|
|
| 11 | X970-104047 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF660,30B-9
|
|
| 11 | P910-104049 | Шланг в сборе | 1 |
QF700,22B-9
|
|
| 11 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF700,22B-9
|
|
| 11 | P910-104049 | Шланг в сборе | 1 |
QF700,25B-9
|
|
| 11 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF700,25B-9
|
|
| 11 | P910-104049 | Шланг в сборе | 1 |
QF700,30B-9
|
|
| 11 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF700,30B-9
|
|
| 11 | P910-104052 | Шланг в сборе | 1 |
QF745,22B-9
|
|
| 11 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF745,22B-9
|
|
| 11 | P910-104052 | Шланг в сборе | 1 |
QF745,25B-9
|
|
| 11 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF745,25B-9
|
|
| 11 | P910-104052 | Шланг в сборе | 1 |
QF745,30B-9
|
|
| 11 | X970-104052 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF745,30B-9
|
|
| 11 | P910-104055 | Шланг в сборе | 1 |
QF790,22B-9
|
|
| 11 | X970-104055 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF790,22B-9
|
|
| 11 | P910-104055 | Шланг в сборе | 1 |
QF790,25B-9
|
|
| 11 | X970-104055 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF790,25B-9
|
|
| 11 | P910-104055 | Шланг в сборе | 1 |
QF790,30B-9
|
|
| 11 | X970-104055 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF790,30B-9
|
|
| 11 | P910-104044 | Шланг в сборе | 1 |
QF610,32B-9
|
|
| 11 | X970-104044 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF610,32B-9
|
|
| 11 | P910-104044 | Шланг в сборе | 1 |
QF610,35B-9
|
|
| 11 | X970-104044 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF610,35B-9
|
|
| 11 | P910-104048 | Шланг в сборе | 1 |
QF660,32B-9
|
|
| 11 | X970-104048 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF660,32B-9
|
|
| 11 | P910-104048 | Шланг в сборе | 1 |
QF660,35B-9
|
|
| 11 | X970-104048 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF660,35B-9
|
|
| 11 | P910-104050 | Шланг в сборе | 1 |
QF700,32B-9
|
|
| 11 | X970-104050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF700,32B-9
|
|
| 11 | P910-104050 | Шланг в сборе | 1 |
QF700,35B-9
|
|
| 11 | X970-104050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF700,35B-9
|
|
| 11 | P910-104053 | Шланг в сборе | 1 |
QF745,32B-9
|
|
| 11 | X970-104053 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF745,32B-9
|
|
| 11 | P910-104053 | Шланг в сборе | 1 |
QF745,35B-9
|
|
| 11 | X970-104053 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF745,35B-9
|
|
| 11 | P910-104056 | Шланг в сборе | 1 |
QF790,32B-9
|
|
| 11 | X970-104056 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF790,32B-9
|
|
| 11 | P910-104056 | Шланг в сборе | 1 |
QF790,35B-9
|
|
| 11 | X970-104056 | HOSE ASSY-ORFS,THD(0X0) | 1 |
QF790,35B-9
|
|
| 12 | 3DHN-80301 | Трубка | 1 | ||
| 13 | 31HA-20061 | Соединитель | 1 | ||
| 14 | S035-082026 | Болт | 4 | ||
| 15 | S621-016001 | О кольцо | 1 | ||
| 16 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 17 | S035-082526 | Болт | 2 | ||
| 18 | P910-104013 | Шланг в сборе | 1 | ||
| 19 | 3DHN-80600 | блок ва | 1 | ||
| 20 | 33HH-80500 | Шланг шкив | 1 | ||
| 21 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 22 | 3DHN-80400 | пластина охранник | 1 | ||
| 23 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S411-120006 | Шайба пружинная | 1 | ||
| 25 | S441-12000B | Шайба | 1 | ||
| 26 | S037-123026 | Болт | 2 | ||
| 27 | EE19170100 | вниз клапан управления | 1 | ||
| 28 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | 3DHN-80501 | Штуцер 90 orfs | 1 | ||
| 4 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 5 | P913-084015 | Шланг в сборе | 2 | ||
| 6 | X500-110003 | Разъем | 1 | ||
| 7 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | 3SFH-80200 | Разъем ва блок | 1 |
