Каталог запчастей
-
Hyundai
-
22/25/30/35BH-9
- Гидроразводка (гидросистема)
Гидроразводка (гидросистема) погрузчика электрического Hyundai 22/25/30/35BH-9
Гидроразводка (гидросистема) погрузчика электрического Hyundai 22/25/30/35BH-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:MAIN HYD PIPING
Версия:2012. 9.30 REV.12J

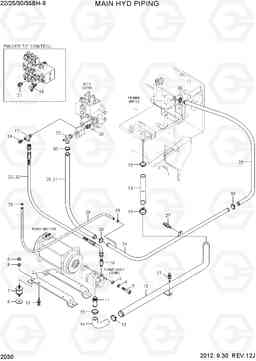

MAIN HYD PIPING 22/25/30/35BH-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S035-083526 | Болт | 4 | ||
| 11 | 31HU-20020 | Соединитель | 1 |
22/25/30BH-9
|
|
| 11 | 31HU-20130 | Соединитель | 1 |
35BH-9
|
|
| 12 | 31HU-20110 | в сборе Всасывающий трубопровод | 1 |
22/25/30BH-9
|
|
| 12 | 31HU-20061 | в сборе Всасывающий трубопровод | 1 |
35BH-9
|
|
| 13 | 31HU-20070 | Шланг резиновый | 1 | ||
| 14 | 31HU-20150 | Шланг резиновый | 1 |
22BH-9
|
|
| 14 | 31HU-20010 | Кронштейн | 1 |
25BH-9
|
|
| 14 | 31HU-20150 | Шланг резиновый | 1 |
25BH-9
|
|
| 14 | 31HU-20010 | Кронштейн | 1 |
30BH-9
|
|
| 14 | 31HU-20150 | Шланг резиновый | 1 |
30BH-9
|
|
| 14 | 31HU-20010 | Кронштейн | 1 |
33BH-9
|
|
| 14 | 31HU-20150 | Шланг резиновый | 1 |
33BH-9
|
|
| 15 | S572-560006 | Зажим | 8 | ||
| 16 | 31FH-20530 | Разъем долго | 1 |
22BH-9
|
|
| 16 | 31FG-20110 | Соединитель | 1 |
25BH-9
|
|
| 16 | 31FH-20530 | Разъем долго | 1 |
25BH-9
|
|
| 16 | 31FG-20110 | Соединитель | 1 |
30BH-9
|
|
| 16 | 31FH-20530 | Разъем долго | 1 |
30BH-9
|
|
| 16 | 31FG-20110 | Соединитель | 1 |
33BH-9
|
|
| 16 | 31FH-20530 | Разъем долго | 1 |
33BH-9
|
|
| 17 | 31HH-20051 | тройник с манометром порт | 1 | ||
| 18 | 31FH-70050 | Колено 90 | 1 | ||
| 19 | 31HF-20090 | COUPLING-SCREW | 1 | ||
| 2 | 31HU-20010 | Кронштейн | 2 | ||
| 20 | 31HH-20112 | Соединитель | 1 | ||
| 21 | 31HU-20140 | Соединитель | 1 | ||
| 22 | 31HU-20040 | Колено 90, поворотный, ORFS | 1 | ||
| 23 | P930-085010 | Шланг в сборе | 1 |
22BH-9
|
|
| 23 | P930-085011 | Шланг в сборе | 1 |
25BH-9
|
|
| 23 | P930-085010 | Шланг в сборе | 1 |
25BH-9
|
|
| 23 | P930-085011 | Шланг в сборе | 1 |
30BH-9
|
|
| 23 | P930-085010 | Шланг в сборе | 1 |
30BH-9
|
|
| 23 | P930-085011 | Шланг в сборе | 1 |
33BH-9
|
|
| 23 | P930-085010 | Шланг в сборе | 1 |
33BH-9
|
|
| 24 | 31HU-20120 | Трубка в сборе | 1 |
22/25/30BH-9
|
|
| 24 | 31HU-20090 | Трубка в сборе | 1 |
35BH-9
|
|
| 25 | P760-043060 | Шланг резиновый низкой | 1 | ||
| 26 | P760-043064 | Шланг резиновый низкой | 1 | ||
| 27 | S035-082026 | Болт | 2 | ||
| 28 | S520-027000 | Зажим | 2 | ||
| 29 | 31FA-10660 | Шланг | 1 | ||
| 3 | S403-10000B | Плоская шайба | 2 | ||
| 30 | S520-040000 | Зажим | 4 | ||
| 31 | P760-043066 | Шланг резиновый низкой | 1 |
22BH-9,,F-LEVER
|
|
| 31 | P760-043066 | Шланг резиновый низкой | 1 |
25BH-9,,F-LEVER
|
|
| 31 | P760-043066 | Шланг резиновый низкой | 1 |
30BH-9,,F-LEVER
|
|
| 31 | P760-043066 | Шланг резиновый низкой | 1 |
33BH-9,,F-LEVER
|
|
| 32 | P930-085009 | Шланг в сборе | 1 |
22BH-9,,F-LEVER
|
|
| 32 | P930-085009 | Шланг в сборе | 1 |
25BH-9,,F-LEVER
|
|
| 32 | P930-085009 | Шланг в сборе | 1 |
30BH-9,,F-LEVER
|
|
| 32 | P930-085009 | Шланг в сборе | 1 |
33BH-9,,F-LEVER
|
|
| 5 | S037-103026 | Болт | 2 |
22BH-9
|
|
| 5 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
25BH-9
|
|
| 5 | S037-103026 | Болт | 2 |
25BH-9
|
|
| 5 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
30BH-9
|
|
| 5 | S037-103026 | Болт | 2 |
30BH-9
|
|
| 5 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
33BH-9
|
|
| 5 | S037-103026 | Болт | 2 |
33BH-9
|
|
| 6 | F23600280-DA | Шайба специальная | 4 | ||
| 7 | 1191000300 | CUSHION | 4 | ||
| 8 | S403-08100B | Плоская шайба | 4 | ||
| 9 | S205-081006 | Гайка | 4 |
